Réamhrá
Is modúl Bluetooth 5.0 an-chomhtháite é an BL-M8761BT3 le comhéadan UART deartha bonn ar Realtek RTL8761BTV-CBL. Comhcheanglaíonn sé Stack Prótacal BT (LM, LL, agus LE), BT baseband, móideim, agus BT RF. Comhlíonann an rialtóir RTL8761BTV-CBL Bluetooth sonraíocht croí Bluetooth v5.0, agus tacaíonn sé le modh déach (BR/EDR + Rialaitheoirí Fuinnimh Íseal). Tá sé ag luí leis na leaganacha roimhe seo, lena n-áirítear v2.1 + EDR. I gcás BR/EDR, ceadaíonn sé naisc ghníomhacha iolracha i mód sclábhaithe nó i mód máistir. Maidir le Fuinneamh Íseal, tacaíonn sé le stáit iolracha agus ceadaíonn sé naisc ghníomhacha iolracha i mód sclábhaithe. Is féidir leis na naisc in BR/EDR agus LE a bheith gníomhach go comhuaineach.
Gnéithe
Comhlíonann sonraíocht Bluetooth 5, tacaíonn sé le BDR/EDR/BLE
Comhlíonann HS-UART le ráta banda inchumraithe
Ceangail le antenna seachtrach tríd an poll leath
Soláthar Cumhachta: VDD3.3V ± 0.2V

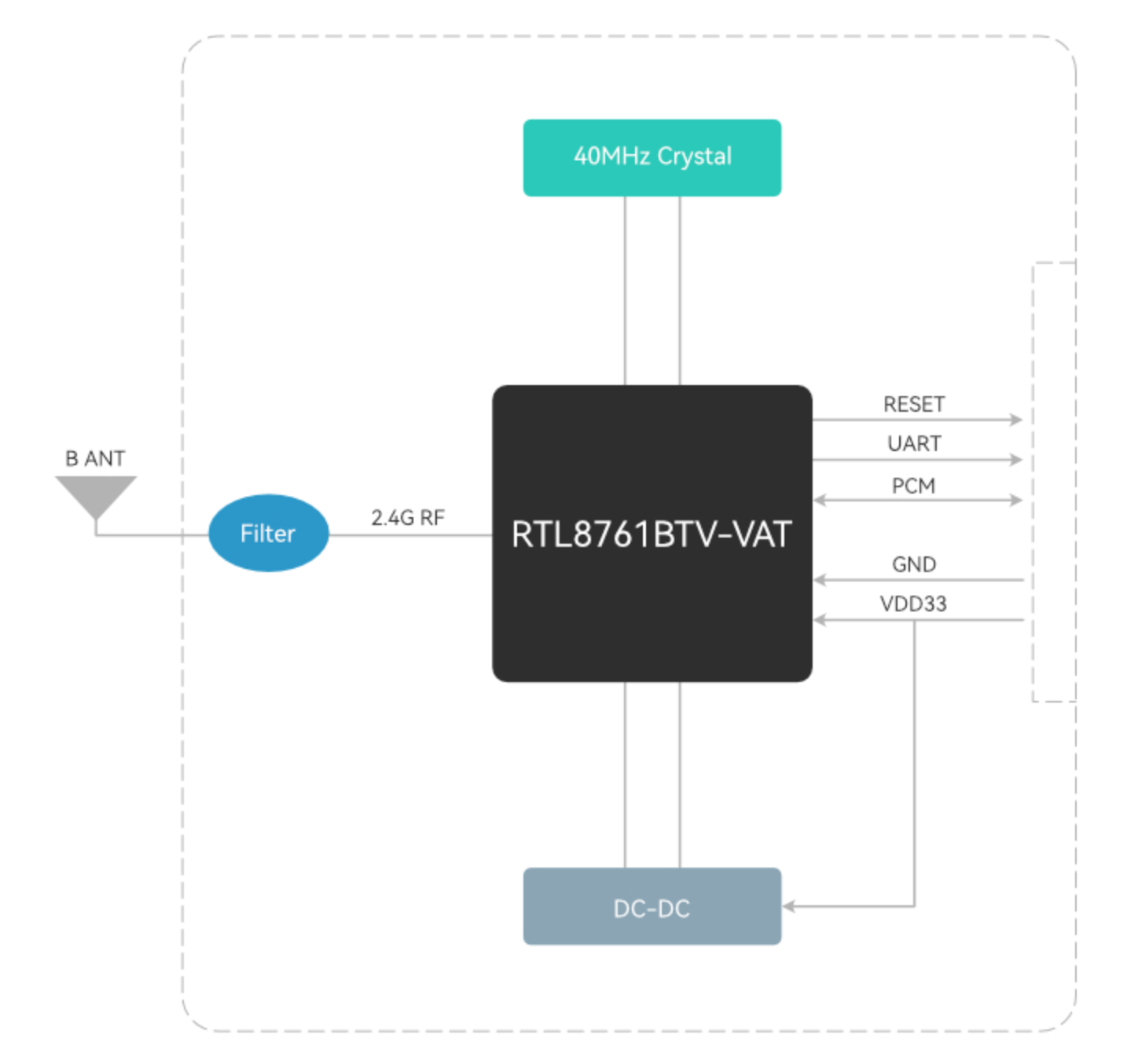

Léaráid Bloc
Sonraíochtaí Ginearálta
Ainm an Mhodúil |
BL-M8761BT3 |
sliseanna |
RTL8761BTV-CBL-CG |
Comhéadan Óstach |
UART |
Antenna |
Ceangail le antenna seachtrach tríd an poll leath |
Toise |
SMD, 13.0*15.0*1.7mm (L*W*H) |
Soláthar Cumhachta |
2.97V ~ 3.63V uasta soláthair reatha suas le 500mA EDR 6dBm: 70mA (uas） |
Teocht Oibríocht |
0 ℃ go +70 ℃ |
Oibríocht Bogthaise |
10% go 95% RH (Neamh-Chomhdhlúthú) |
Teocht Stórála |
-45 ℃ go +85 ℃ |
Taise Stórála |
10% go 95% RH (Neamh-Chomhdhlúthú) |
Meáchan Táirge |
0.45g |

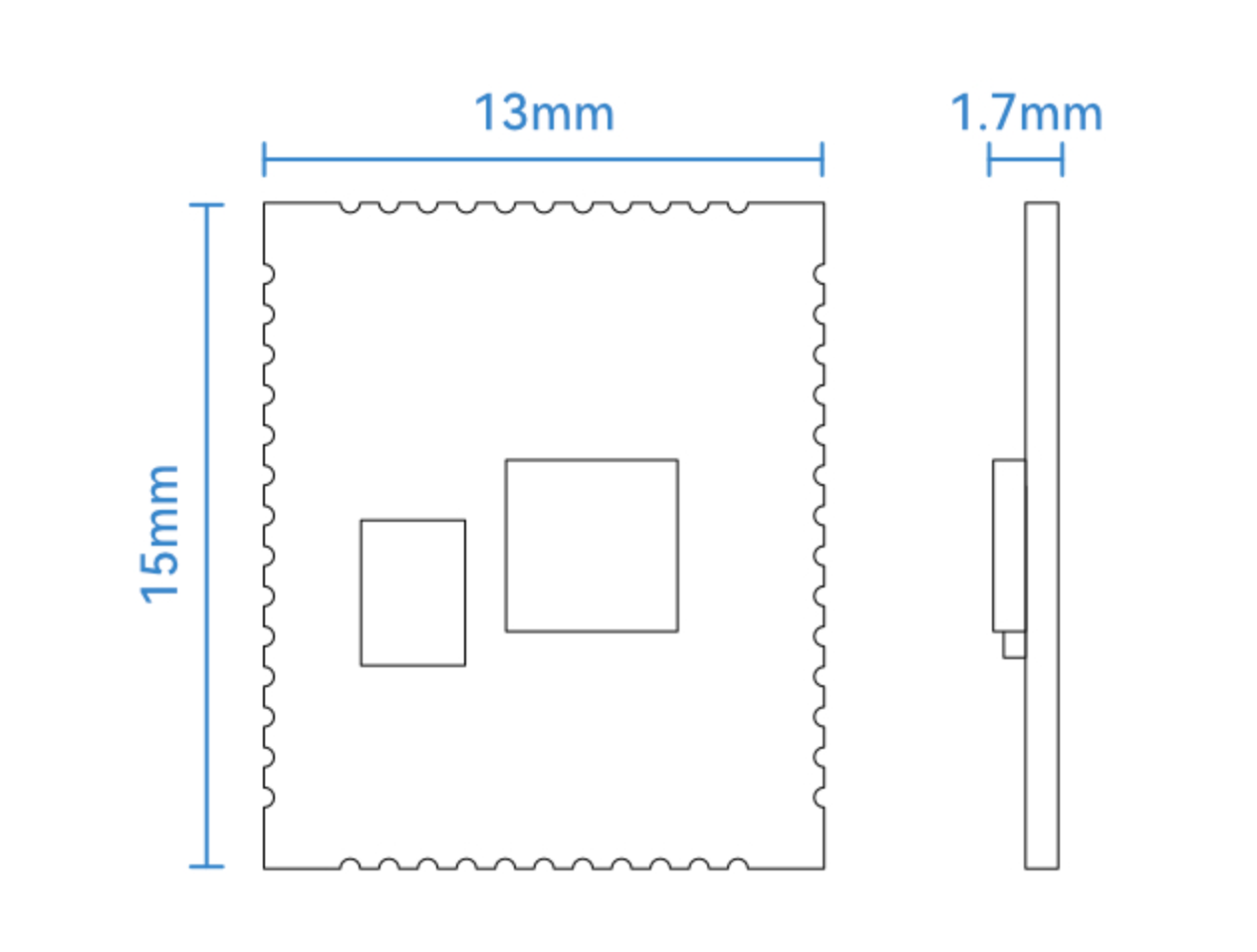

Toise an Táirge
Toise an mhodúil: 15.0 * 13.0 * 1.7mm (L * W * H; Caoinfhulaingt: ± 0.3mm_L / W, ± 0.2mm_H)
Toisí Pacáiste
