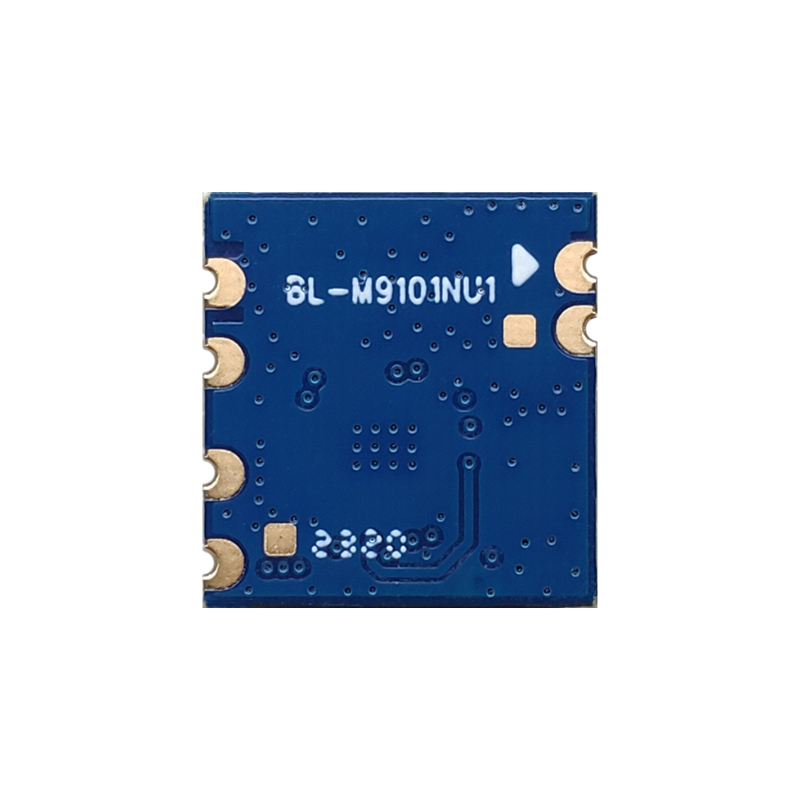

Modúl WiFi M9101NU1 1T1R 802.11b/g/n

Modúl Wi-Fi Ísealchumhachta 2.4G iontaofa le STM32 agus Mód Monatóireachta do Android

Réamhrá

Is modúl WLAN Aon-bhanna 1T1R an-chomhtháite é BL-M9101NU1. Luíonn sé le caighdeán IEEE 802.11 b/g/n agus soláthraíonn sé an t-uasráta PHY suas le 150Mbps, ag tairiscint nascacht gan sreang atá saibhir i ngnéithe agus ag seachadadh iontaofa, ag tabhairt an fheidhmíocht costais is airde d'úsáideoirí deiridh.

Gnéithe

Minicíocht Oibriúcháin: 2.4 ~ 2.4835GHz

Is é USB 2.0 an Comhéadan Óstach

Caighdeáin IEEE: IEEE 802.11b/g/n

Is féidir le ráta PHY gan sreang suas le 150Mbps a bhaint amach

Ceangail leis an aeróg sheachtrach trí nascóir MHF1/IPEX

Soláthar cumhachta singil DC 3.3V ± 0.2V

Léaráid Bloc

Sonraíochtaí Ginearálta

Ainm an Mhodúil	BL-M9101NU1
sliseanna	ZT9101UV20
Caighdeáin WLAN	IEEE802.11b/g/n
Comhéadan Óstach	USB2.0
Antenna	Ceangail leis an aeróg sheachtrach trí nascóir MHF1/IPEX
Toise	13.0*12.3*2.1mm (L*W*H)
Soláthar Cumhachta	DC 3.3V±0.2V @ 650 mA(Uasmhéid)
Teocht Oibríocht	-20 ℃ go +70 ℃
Oibríocht Bogthaise	10% go 95% RH (Neamh-Chomhdhlúthú)

Toise an Táirge

Toise an mhodúil: 13.0*12.3*2.1mm (L*W*H; Caoinfhulaingt: ±0.15mm)

Toise an chónascaire IPEX / MHF-1: 3.0 * 2.6 * 1.25mm (L * W * H; Ø2.0mm)

Toisí Pacáiste

Sonraíocht an phacáiste:

1. 1,000 modúl in aghaidh an rolla agus 5,000 modúl in aghaidh an bhosca.

2. Méid bosca seachtrach: 37.5*36*29cm.

3. Tá trastomhas an phláta rubair gorm atá neamhdhíobhálach don chomhshaol 13 orlach, le tiús iomlán 28mm (le leithead crios iompair 24mm).

4. Cuir 1 phacáiste de ghníomhaire tirim (20g) agus 1 chárta taise i ngach mála bhfolús frith-statach.

5. Tá gach cartán pacáilte le 5 bhosca.
