IoT संदर्भ में, कैमरों द्वारा कैप्चर किए गए सेंसर और छवियों या वीडियो द्वारा एकत्र किए गए डेटा को सामूहिक रूप से डेटा के रूप में संदर्भित किया जाता है। प्रेषित किए जा रहे डेटा के आकार और सामग्री के आधार पर, विभिन्न कार्यात्मक आवश्यकताएं अलग -अलग के अनुरूप हैं वाईफाई मॉड्यूल.एलबी-लिंक में वाईफाई उत्पादों की एक व्यापक श्रेणी है, जिसमें स्मार्ट होम और पहनने योग्य उपकरणों के लिए उपयुक्त मॉड्यूल शामिल हैं जो कम बिजली की खपत और उच्च प्रदर्शन की सुविधा देते हैं। इनमें शक्तिशाली प्रसंस्करण क्षमताओं के साथ मॉड्यूल और हाई-स्पीड डेटा ट्रांसमिशन और लार्ज-कैपेसिटी डिवाइस एक्सेस के लिए मल्टी-बैंड सपोर्ट शामिल हैं, टैबलेट जैसे मोबाइल उपकरणों के लिए डिज़ाइन किए गए मॉड्यूल जो सिग्नल कवरेज और हस्तक्षेप प्रतिरोध में एक्सेल करते हैं, लैपटॉप और डेस्कटॉप के लिए वाईफाई 6 मॉड्यूल और कम विलंबता और कम लेटिंग जैसे कि विभिन्न आईओटी डिवाइसेट्स जैसे कि स्मार्ट सर्दी और सेंसर्स, जो कि कम से कम सर्दी और सेंसर्स को कम कर रहे हैं। पारदर्शी संचरण।
वाईफाई मॉड्यूल का उपयोग
ग्राहक उपयुक्त का चयन करें वाईफाई मॉड्यूल । अनुप्रयोग आवश्यकताओं के आधार पर विचारों में संचार इंटरफेस, ऑपरेटिंग आवृत्ति, संचार दूरी, डेटा ट्रांसमिशन दर, बिजली की खपत, लागत और पैकेज आकार शामिल हैं। उदाहरण के लिए, लंबी दूरी की छवि ट्रांसमिशन की जरूरतों के लिए, एक उच्च-शक्ति आरएफ मॉड्यूल को चुना जा सकता है; कम-शक्ति अनुप्रयोगों के लिए, जैसे कि बैटरी-संचालित उपकरण, एक कम-शक्ति मॉड्यूल का चयन किया जाना चाहिए।
A. लक्ष्य डिवाइस के मुख्य नियंत्रण चिप या माइक्रोकंट्रोलर से वाईफाई मॉड्यूल को ठीक से कनेक्ट करें। कनेक्शन के तरीकों में आमतौर पर UART, USB, SDIO और PCIE शामिल हैं। सटीक हार्डवेयर कनेक्शन के लिए मॉड्यूल के डेटशीट का पालन करें, पिन परिभाषाओं, बिजली की आपूर्ति और सिग्नल अखंडता पर ध्यान दें।
B. बाहरी एंटेना की आवश्यकता वाले मॉड्यूल के लिए, अच्छा सिग्नल रिसेप्शन और ट्रांसमिशन सुनिश्चित करने के लिए एक उपयुक्त एंटीना स्थापित करें (प्रतिबाधा मिलान के महत्व को ध्यान में रखते हुए)। एंटीना प्रकारों को एप्लिकेशन परिदृश्य के आधार पर चुना जा सकता है, जैसे कि अंतर्निहित पीसीबी एंटेना, बाहरी रॉड एंटेना या पैच एंटेना।
C. डाउनलोड करें और वाईफाई मॉड्यूल इंस्टॉल करें ड्राइवर और सॉफ्टवेयर डेवलपमेंट किट (एसडीके), जो आमतौर पर मॉड्यूल निर्माता द्वारा प्रदान किए जाते हैं। इन संसाधनों में आवश्यक पुस्तकालय, नमूना कोड और विकास प्रलेखन शामिल हैं। फिर एप्लिकेशन आवश्यकताओं के आधार पर सॉफ़्टवेयर को कॉन्फ़िगर करें, जिसमें नेटवर्क पैरामीटर (जैसे कि एसएसआईडी और पासवर्ड) सेट करना, संचार मोड (जैसे एपी या एसटीए मोड) का चयन करना और डेटा ट्रांसमिशन प्रोटोकॉल को कॉन्फ़िगर करना शामिल हो सकता है। चुनी गई प्रोग्रामिंग भाषा (जैसे कि C, C ++, Python) का उपयोग करके एप्लिकेशन विकसित करें और WIFI नेटवर्क कनेक्शन, डेटा ट्रांसमिशन और अन्य विशिष्ट एप्लिकेशन फ़ंक्शन को प्राप्त करने के लिए SDK- प्रदान किए गए API फ़ंक्शंस को कॉल करें।
डी। कनेक्टिविटी, डेटा ट्रांसमिशन प्रदर्शन और वाईफाई मॉड्यूल की स्थिरता को सत्यापित करने के लिए कार्यात्मक परीक्षण का संचालन करें। यह जांचने के लिए नेटवर्क परीक्षण टूल या स्व-विकसित परीक्षण कार्यक्रमों का उपयोग करें कि क्या मॉड्यूल सफलतापूर्वक नेटवर्क से जुड़ सकता है और सटीक डेटा ट्रांसमिशन और रिसेप्शन सुनिश्चित कर सकता है। इसके अलावा, विभिन्न पर्यावरणीय परिस्थितियों में वाईफाई मॉड्यूल के प्रदर्शन का मूल्यांकन करने के लिए प्रदर्शन परीक्षण करें, जैसे सिग्नल स्ट्रेंथ, ट्रांसमिशन दर और बिजली की खपत। विकास प्रक्रिया के दौरान, विभिन्न मुद्दे उत्पन्न हो सकते हैं, जिसके लिए वाईफाई मॉड्यूल निर्माता के फील्ड एप्लिकेशन इंजीनियरों (एफएई) से तकनीकी सहायता मांगी जा सकती है।
मास्टर और दास उपकरण
मानक वाईफाई मॉड्यूल आम तौर पर मास्टर और दास दोनों काम करने वाले मोड का समर्थन करते हैं, हालांकि कुछ वाईफाई मॉड्यूल केवल दास मोड का समर्थन करते हैं। मास्टर मोड में काम करते समय, वाईफाई मॉड्यूल आमतौर पर एक नियंत्रण केंद्र के रूप में कार्य करता है, जो कनेक्शन शुरू करने, नेटवर्क का प्रबंधन करने और दास उपकरणों को कॉन्फ़िगर करने और शेड्यूल करने के लिए जिम्मेदार होता है। यह कई दास उपकरणों के साथ सक्रिय रूप से संवाद कर सकता है और डेटा ट्रांसमिशन की दिशा और प्राथमिकता निर्धारित कर सकता है। मास्टर मोड में वाईफाई मॉड्यूल आमतौर पर जटिल नेटवर्क प्रबंधन और डेटा प्रोसेसिंग कार्यों का समर्थन करने के लिए उच्च प्रसंस्करण शक्ति और बड़े भंडारण संसाधनों के अधिकारी होते हैं। इसके विपरीत, स्लेव मोड में, वाईफाई मॉड्यूल मास्टर डिवाइस से निर्देशों या कनेक्शन अनुरोधों की प्रतीक्षा करता है, मुख्य रूप से कमांड का जवाब देता है और मास्टर डिवाइस से डेटा अपलोड या प्राप्त करता है। स्लेव मोड वाईफाई मॉड्यूल में अपेक्षाकृत सीमित संसाधन होते हैं, जो विशिष्ट कार्यात्मक कार्यों जैसे सेंसर डेटा संग्रह या एक्ट्यूएटर नियंत्रण पर ध्यान केंद्रित करते हैं, बिजली की खपत पर सख्त आवश्यकताओं और विभिन्न अनुप्रयोग परिदृश्यों के अनुकूल होने के लिए लागत के साथ।
वाईफाई मॉड्यूल का मूल्य निर्धारण

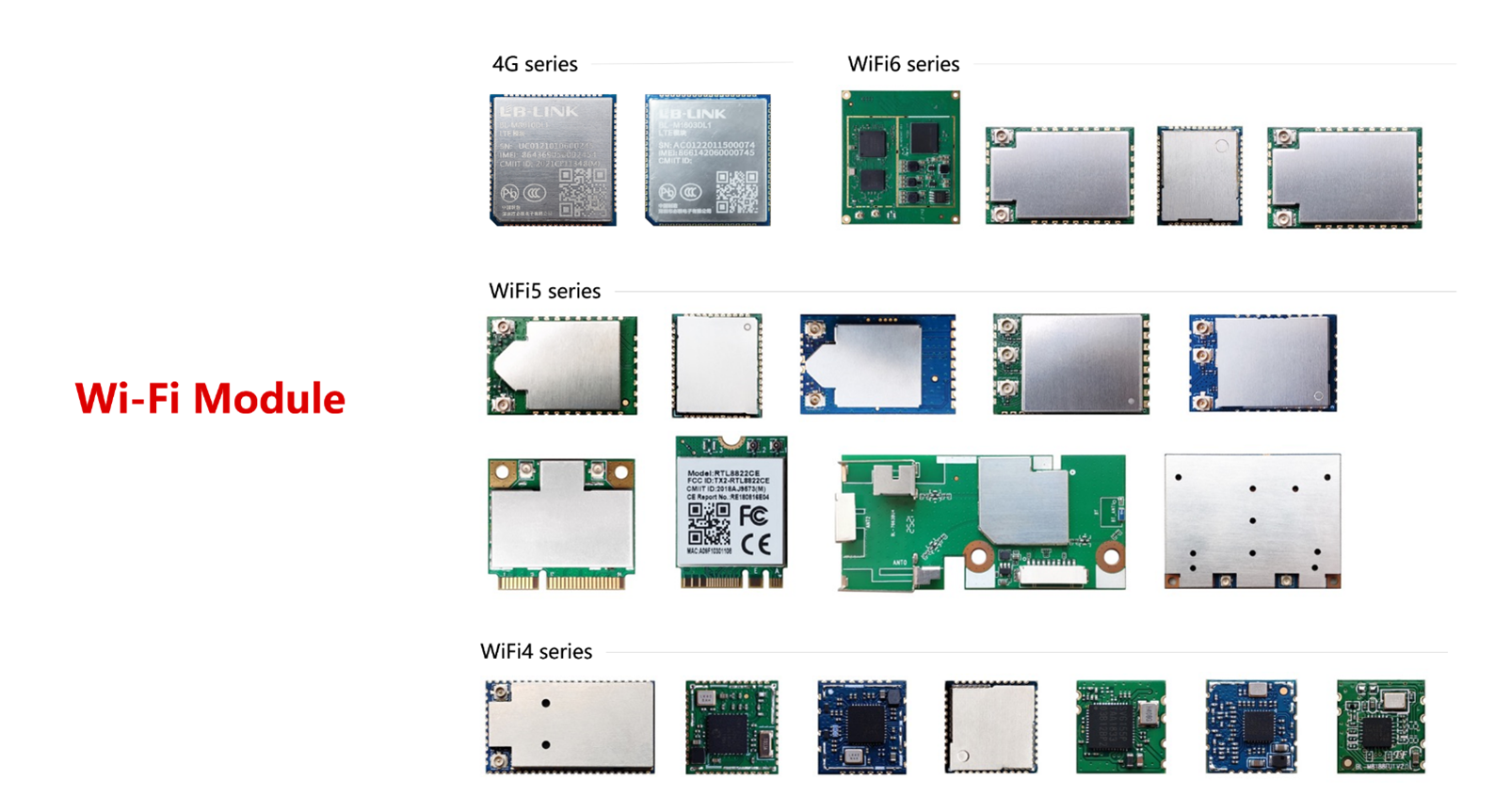

लागत के विचारों के कारण, कई इंजीनियर और खरीद कर्मी अक्सर इस बारे में पूछताछ करते हैं वाईफाई मॉड्यूल का मूल्य निर्धारण । वाईफाई मॉड्यूल का प्रदर्शन और मूल्य उपयोग किए गए चिपसेट के आधार पर भिन्न होता है। वर्तमान में, एलबी-लिंक वाईफाई 4, वाईफाई 5, वाईफाई 6, और वाईफाई+ब्लूटूथ कॉम्बो मॉड्यूल की एक श्रृंखला, जिसमें यूएसबी इंटरफ़ेस वाईफाई मॉड्यूल, एसडीआईओ वाईफाई मॉड्यूल, पीसीआई वाईफाई मॉड्यूल, वायरलेस राउटर वाईफाई मॉड्यूल, और लंबे समय तक चलने वाली छवि प्रसारण मॉड्यूल शामिल हैं। नमूनों के लिए कीमतों को ऑनलाइन संदर्भित किया जा सकता है ..
अंत में, इन वाईफाई मॉड्यूल पर यह परिचयात्मक जानकारी नौसिखिया इंजीनियरों को बाजार में उपलब्ध वाईफाई मॉड्यूल की एक बुनियादी समझ हासिल करने में मदद कर सकती है, प्रारंभिक डिजाइन चरण के दौरान उपयोग, मूल्य निर्धारण और नमूना अनुप्रयोग मुद्दों पर ध्यान केंद्रित करती है। वायरलेस डेटा ट्रांसमिशन वाईफाई मॉड्यूल, राउटर वाईफाई मॉड्यूल, सीरियल ट्रांसपेरेंट ट्रांसमिशन वाईफाई मॉड्यूल और यूएसबी वीडियो ट्रांसमिशन वाईफाई मॉड्यूल के मापदंडों और विशेषताओं पर अधिक विस्तृत जानकारी के लिए, कृपया एलबी-लिंक आधिकारिक वेबसाइट पर जाएं।
