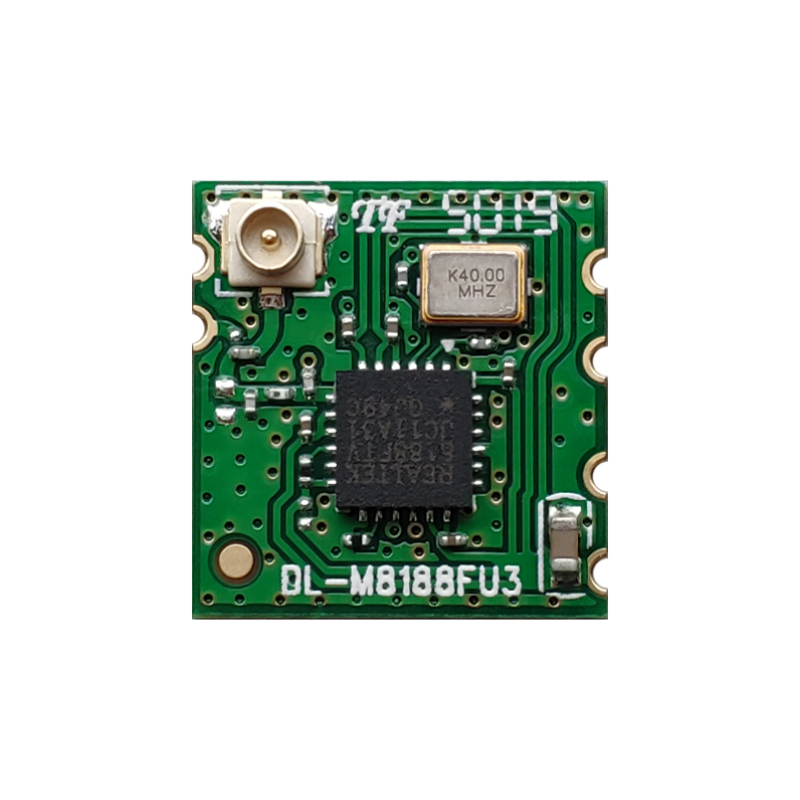

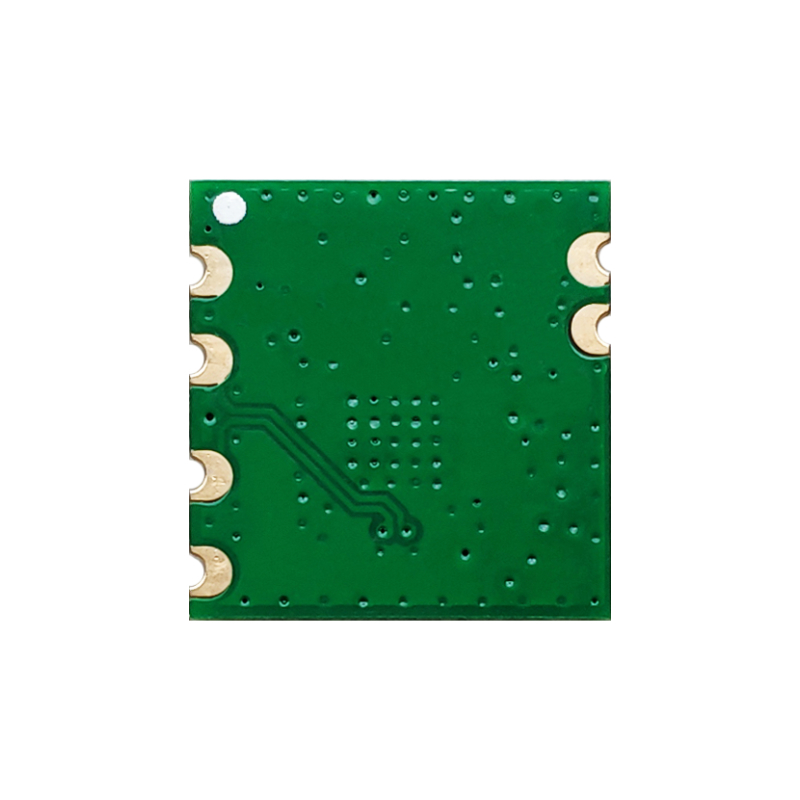

M8188FU3 1T1R 802.11b/g/n WiFi モジュール

導入

BL-M8188FU3(VQ1) は、高度に統合された 1T1R シングルバンド WLAN モジュールです。 IEEE 802.11 b/g/n 規格と互換性があり、最大 72.2Mbps の最大 PHY レートを提供し、機能豊富なワイヤレス接続を提供し、信頼性を提供し、エンドユーザーに最高のコストパフォーマンスを提供します。

特徴

• 動作周波数: 2.4~2.484GHz

• ホストインターフェースはUSB2.0です

• IEEE規格：IEEE 802.11b/g/n

• ワイヤレス PHY レートは最大 72.2Mbps に達します

• MHF1/IPEXコネクタ経由で外部アンテナに接続

• DC3.3V±0.2V単一電源

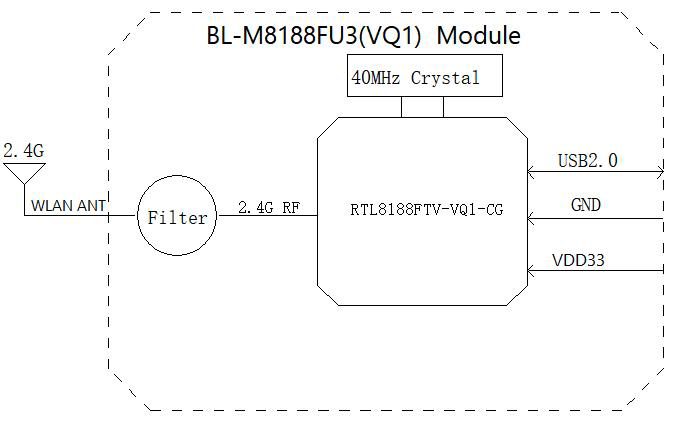

ブロック図

一般仕様

モジュール名	BL-M8188FU3 (VQ1)
チップセット	RTL8188FTV-VQ1-CG
無線LAN規格	IEEE 802.11b/g/n
ホストインターフェース	USB2.0
アンテナ	MHF1/IPEXコネクタ経由で外部アンテナに接続
寸法	13*12.3*2.1mm (長さ*幅*高さ)
電源	DC 3.3V ±0.2V @ 500mA (最大)
動作温度	-20℃～+70℃
動作湿度	10% ～ 95% RH (結露なきこと)

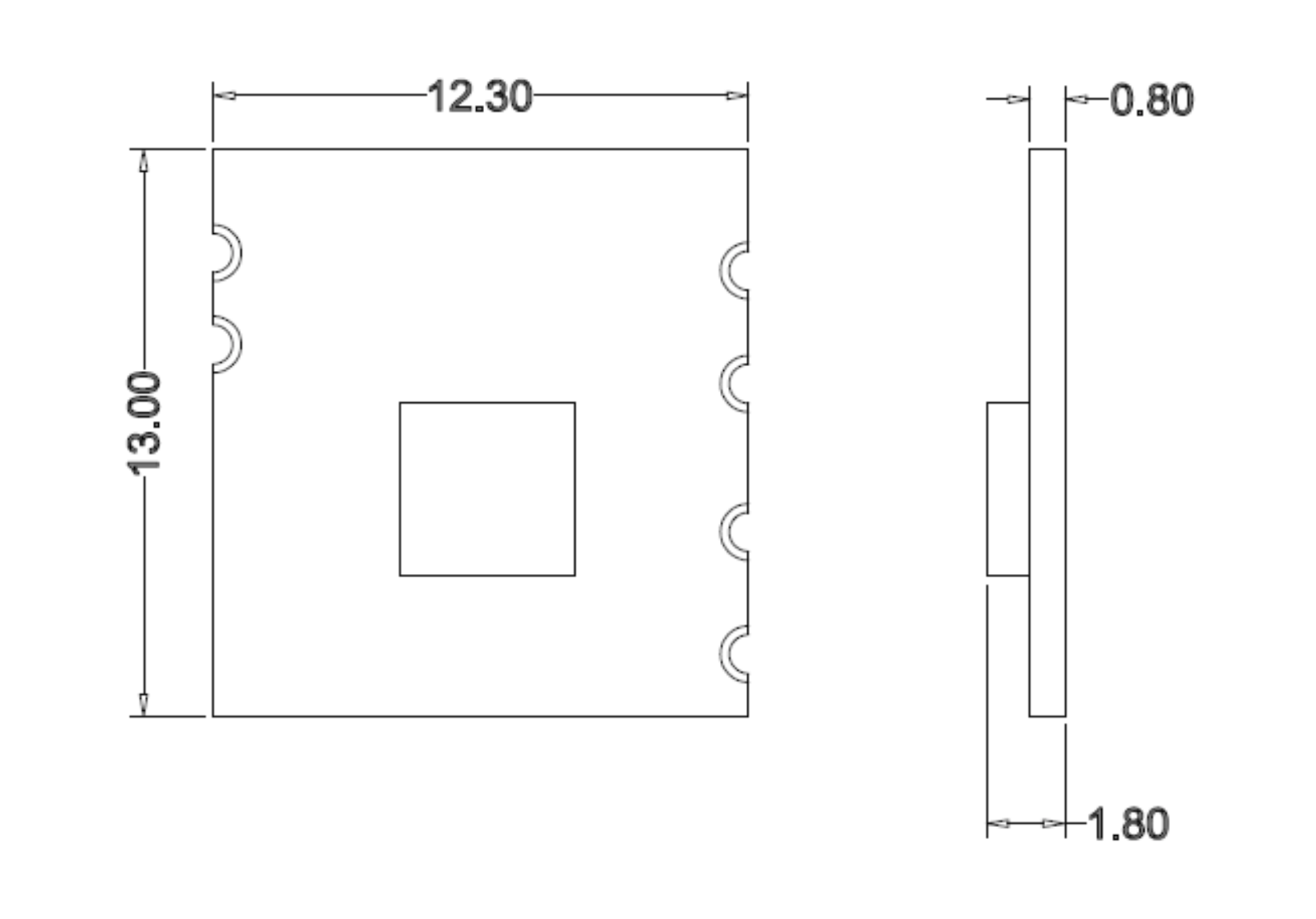

製品寸法

モジュール寸法: 13.0*12.3*2.1mm (長さ*幅*高さ; 公差: ±0.15mm)

IPEX / MHF-1 コネクタ寸法: 3.0*2.6*1.25mm (長さ*幅*高さ; Ø2.0mm)

パッケージの寸法

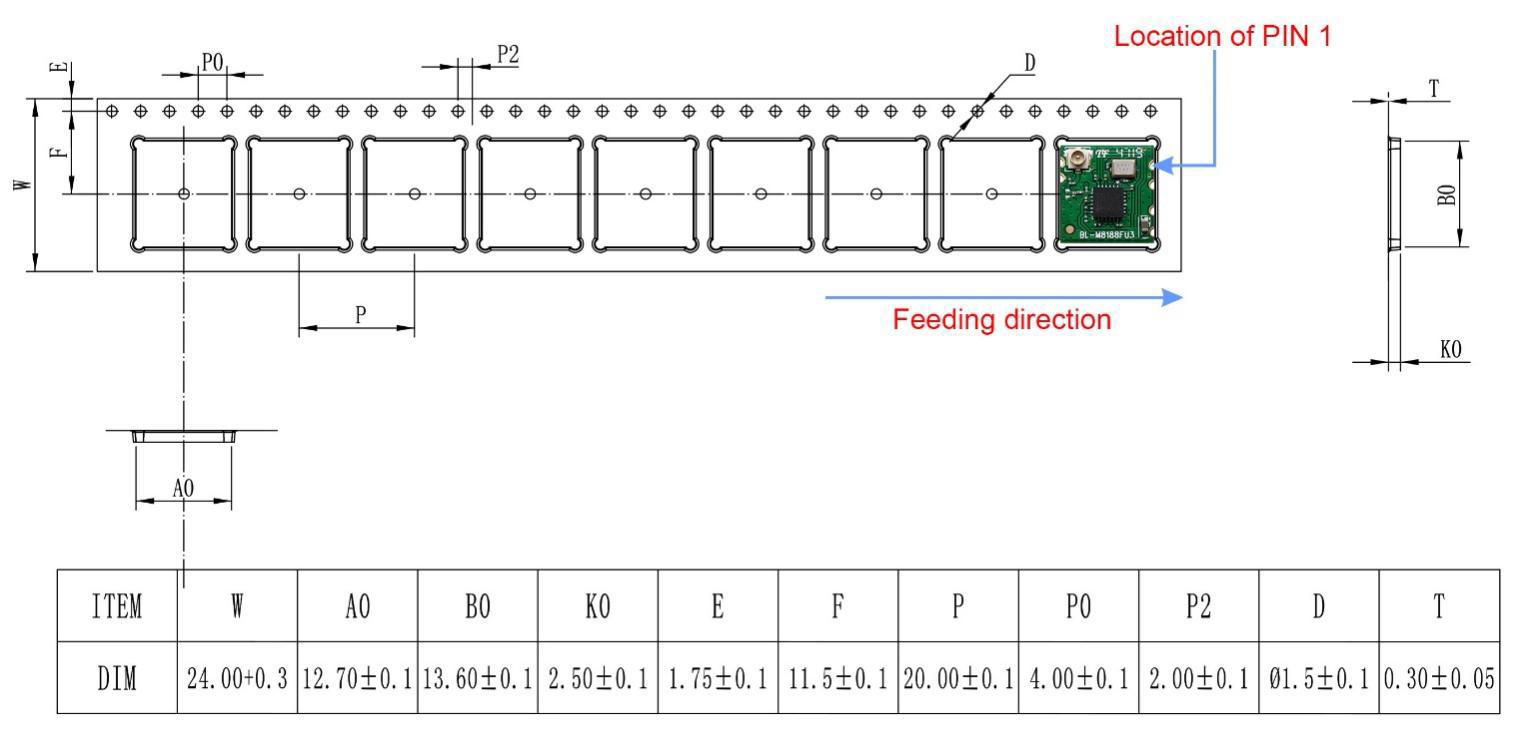

パッケージ仕様:

1. 1 ロールあたり 1,000 モジュール、1 ボックスあたり 5,000 モジュール。

2.外箱サイズ：37.5×36×29cm。

3. 青色の環境に優しいゴム板の直径は 13 インチ、総厚さは 28mm (

キャリーベルト幅24mm）。

4. 乾燥剤 1 パッケージ (20 g) と湿度カード 1 枚を各静電気防止真空バッグに入れます。

5. 各カートンには 5 つのボックスが梱包されています。
