Жоғары қуат 5G Wi-Fi модулі анти-Уолмен, RF күшейткішімен және 3.3V қуатымен
Кіріспе

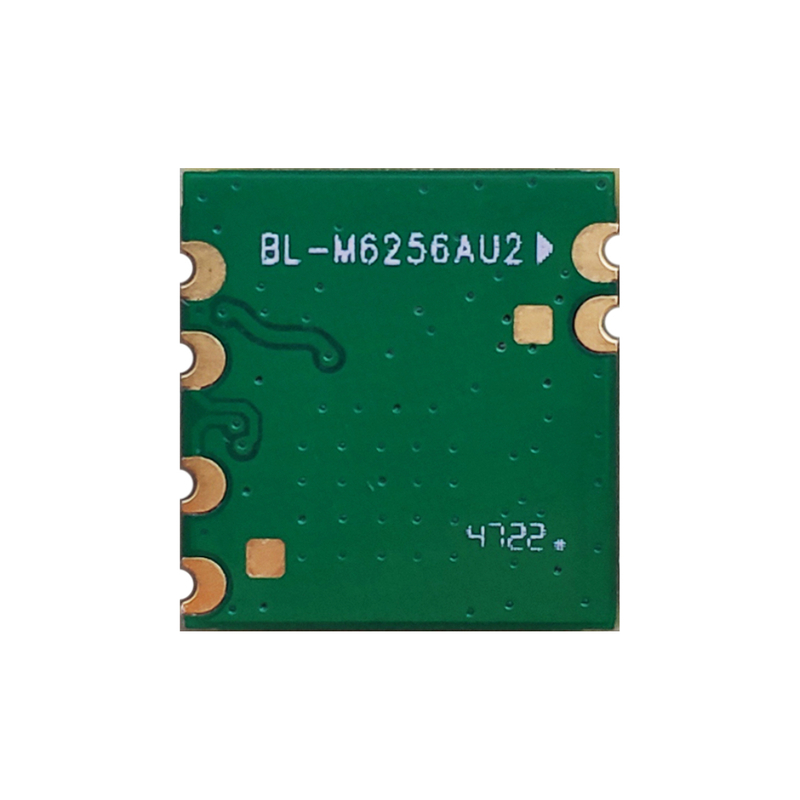

BL-M6256AU2 - бұл SV6256P-де, SV6256P-де, SV6256P-де, SV6256P-де, USB интерфейсі, MCU, SRAM, SRAM, PMU және 1T1R WLAN Mac / BB / Radio-да бір чипте жоғары интегралды WLAN модулінің негізі. IEEE 802.11 A / B / G / N стандартына сәйкес келеді және максималды PHY сағаттарын 150 Мбит / с дейін қамтамасыз етеді. Модуль төменгі шығындар мен жоғары WLAN өткізу қабілеттілігін қамтамасыз етеді, мысалы, IP камералары, POS, OAT жолақтары, жарықдиодты проекторлар сияқты сымсыз желілік қосымшалар үшін өте ыңғайлы.
Ерекше өзгешеліктері
Жұмыс жиілігі: 2.4 ~ 2,4835 ГГц немесе 5.15 ~ 5.85 ГГц
Хост интерфейсі - USB2.0
IEEE стандарттары: IEEE 802.11A / B / G / N
Сымсыз PHY жылдамдығы 150 Мбит / с дейін
IPEX қосқышы арқылы сыртқы антеннаға қосылыңыз
DC 3.3V ± 0,2В бірыңғай қуат көзі
Блок-схема
Жалпы сипаттамалар
Модуль атауы |
Bl-m6256au2 |
Чипсет |
Sv6256p |
WLAN стандарттары |
IEEE802.11a / b / g / n |
Хост интерфейсі |
USB2.0 |
Антенна |
Сыртқы антеннаға IPEX арқылы қосылыңыз |
Өлшем |
13.0 * 12.3 * 2.1mm (L * W * H) |
Нәр беруші |
DC 3.3V ± 0.2v @ 650 MA (MAX) |
Жұмыс температурасы |
-20 ℃ дейін + 70 ℃ дейін |
Ылғалдылық |
10% -дан 95% RH (конденсацияланбаған) |
Өнім өлшемі
Модуль өлшемі: 13.0 * 12.3 * 2.1mm (l * w * h; Толеранттылық: ± 0.15мм)
IPEX қосқышы: 2.6 * 3.0 * 1.25mm (L * W * H, ø2.0MM)
Пакет өлшемдері
Пакеттің сипаттамасы:
1. Әр орамға 1000 модуль және әр қорапқа 5000 модуль.
2. Сыртқы қораптың мөлшері: 37.5 * 36 * 29 см.
3. Көк ортаның таза резеңке табақының диаметрі - 13 дюйм, жалпы қалыңдығы 28мм
(ені 24 мм, белбеуімен).
4. Әрбір анти-статикалық вакуумдық сөмкедегі құрғақ агент (20 г) және ылғалдылық картасын салыңыз.
5. Әр картон 5 қораппен қапталған.
