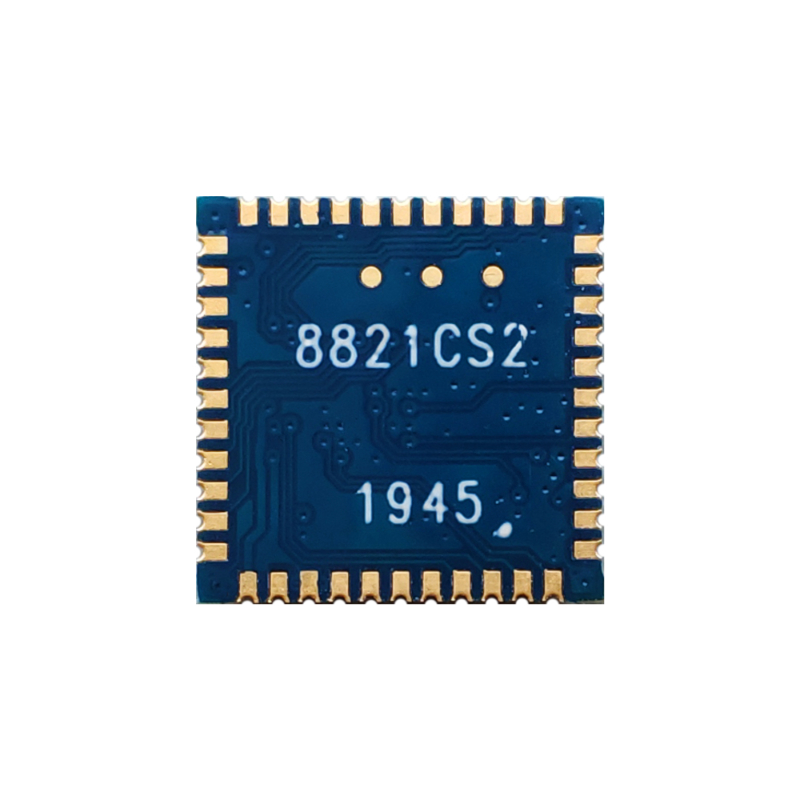

M8821CS2 1T1R 802.11a/b/g/n/ac WiFi+B4.2 မော်ဂျူး

နိဒါန်း

BL-M8821CS2 သည် အလွန်ပေါင်းစပ်ထားသော Dual-band WLAN + Bluetooth v4.2 Combo module တစ်ခုဖြစ်သည်။ ၎င်းသည် IEEE802.11a/b/g/n/ac စံနှုန်းနှင့် လိုက်ဖက်ညီပြီး အမြင့်ဆုံး PHY နှုန်းကို 433.3Mbps အထိ ပံ့ပိုးပေးကာ BT v4.2/v2.1 နှင့် လိုက်လျောညီထွေရှိသော Bluetooth dual mode ကို ပံ့ပိုးပေးကာ မြင့်မားသော စံနှုန်းများဖြင့် စွမ်းဆောင်နိုင်မှု ကြွယ်ဝသော ကြိုးမဲ့ချိတ်ဆက်မှုကို ပေးဆောင်ကာ ယုံကြည်စိတ်ချရသော၊ စရိတ်သက်သာကာ၊ ရှည်လျားသော အကွာအဝေးမှ မြင့်မားသော ထုတ်လွှင့်မှုကို ပေးဆောင်ပါသည်။

အင်္ဂါရပ်များ

• လည်ပတ်မှုအကြိမ်ရေ- 2.4~2.4835GHz သို့မဟုတ် 5.15~5.85GHz

• WLAN အတွက် လက်ခံဆောင်ရွက်ပေးသော အင်တာဖေ့စ် SDIO နှင့် B အတွက် UART

• IEEE စံနှုန်းများ- IEEE 802.11a/b/g/n/ac၊ ကြိုးမဲ့ PHY နှုန်းသည် 433Mbps အထိ ရောက်ရှိနိုင်သည်

• အပေါက်တစ်ဝက်မှတစ်ဆင့် ပြင်ပအင်တင်နာသို့ ချိတ်ဆက်ပါ။

• ပါဝါထောက်ပံ့မှု- ပင်မပါဝါအတွက် DC 3.3V၊ I/O ပါဝါအတွက် DC 3.3V သို့မဟုတ် 1.8V

Block Diagram

အထွေထွေသတ်မှတ်ချက်များ

မော်ဂျူးအမည်	BL-M8821CS2
Chipset ပါ။	RTL8821CS-VI
WLAN စံနှုန်းများ	IEEE 802.11a/b/g/n/ac
လက်ခံသူ အင်တာဖေ့စ်	B အတွက် WLAN & UART အတွက် SDIO3.0/SDIO2.0
အင်တင်နာ	သို့ ချိတ်ဆက်ပါ။ အပေါက်တစ်ဝက်မှတစ်ဆင့် ပြင်ပအင်တင်နာ
အတိုင်းအတာ	12.0*12.0*1.85mm (L*W*H)
လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ	3.3V±0.2V ပင်မပါဝါထောက်ပံ့မှု @600mA (Max) 3.3V±0.2V သို့မဟုတ် 1.8V±0.1VI/O ပါဝါထောက်ပံ့မှု
လည်ပတ်မှုအပူချိန်	-40 ℃မှ +85 ℃
စိုထိုင်းဆလုပ်ဆောင်ခြင်း။	10% မှ 95% RH (Condensing မဟုတ်)

ထုတ်ကုန် အတိုင်းအတာ

မော်ဂျူးအတိုင်းအတာ- 12.0*12.0*1.85mm(L*W*H; ခံနိုင်ရည်- ±0.15mm)

Package Dimensions

Package သတ်မှတ်ချက်-

1. တစ်လိပ်လျှင် module 1,000 နှင့် box တစ်ခုလျှင် module 5,000

2. ပြင်ပသေတ္တာအရွယ်အစား- 37.5*36*29cm။

၃။အပြာရောင်ပတ်ဝန်းကျင်နှင့်လိုက်ဖက်သောရော်ဘာပြား၏အချင်းသည် ၁၃ လက်မ၊

စုစုပေါင်းအထူ 28 မီလီမီတာ (အနံ 24 မီလီမီတာနှင့်အတူသယ်ဆောင်သည့်ခါးပတ်)။

4. အခြောက်ခံအေးဂျင့် (20g) နှင့် စိုထိုင်းဆကတ် 1 ထုပ်ကို static vacuum အိတ်တစ်ခုစီတွင် ထည့်ပါ။

5. ပုံးတစ်ပုံချင်းစီတွင် 5 သေတ္တာများပါရှိသည်။
