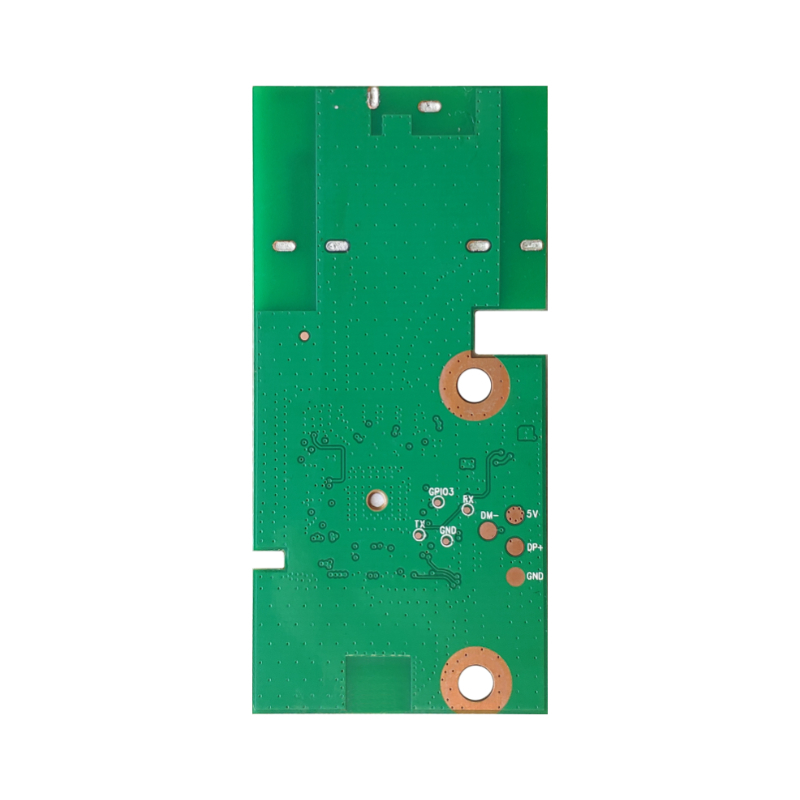

M7663BU4 2T2R 802.11a/b/g/n/ac modul WiFi+B5.1

Uvod

BL-M7663BU4 je visoko integriran dvopasovni WLAN + Bluetooth v5.1 kombinirani modul. Združuje podsistem 2T2R Dual-band WLAN in podsistem Bluetooth v5.1. Ta modul je združljiv s standardom IEEE 802.11a/b/g/n/ac in zagotavlja največjo hitrost PHY do 867Mbps, podpira dvojni način BR/EDR in BLE, ponuja bogato brezžično povezljivost z visokimi standardi in zagotavlja zanesljivo, stroškovno učinkovito pretočnost z večje razdalje.

Lastnosti

• Delovne frekvence: 2,4~2,4835GHz in 5,15~5,85GHz

• Gostiteljski vmesnik je USB2.0

• Standardi IEEE: IEEE 802.11a/b/g/n/ac

• Brezžična PHY hitrost lahko doseže do 867Mbps

• Podpira sistem Bluetooth v5.1

• Modul vgrajene antene

• Napajanje: DC 5V±0,3V




Blokovni diagram

Splošne specifikacije

Ime modula	BL-M7663BU4
Čipset	MT7663BUN
Standardi WLAN	IEEE802.11a/b/g/n/ac
Gostiteljski vmesnik	USB2.0 za WLAN in BT
Antena	Vgrajene antene
Dimenzija	70,0 mm x 33,0 mm x 6,0 mm (D*Š*V), toleranca: ±0,15 mm
Napajalnik	DC 5V±0,3V 1500mA (maks.)
Delovna temperatura	-20 ℃ do +70 ℃
Delovanje Vlažnost	10 % do 95 % RH (brez kondenzacije)

Dimenzija izdelka

Dimenzija modula: 70,0*33,0*6,0 mm (D*Š*V; toleranca: ±0,15 mm)

Dimenzije paketa

Specifikacija paketa:

1. 16 modulov na pretisni omot in 416 modulov na škatlo.

2. Pretisni omot je vezan z žično membrano in vstavljen v antistatično vakuumsko vrečko.

3. V vsako antistatično vakuumsko vrečko dajte 1 vrečko suhih kroglic (20 g). 1 kos 3-točkovne kartice za vlažnost.

4. Velikost zunanje škatle je 41*34,5*16 cm.
