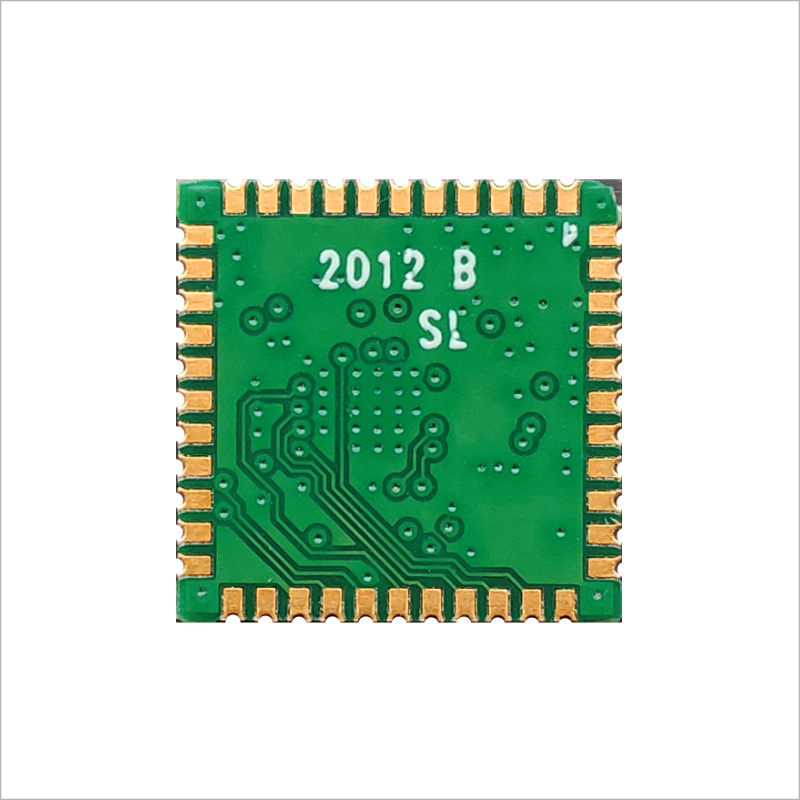

M3861LT1 1T1R 802.11b/g/n WiFi IoT Moduli

Utangulizi

BL-M3861LT1 ni moduli ya IoT ya nguvu ya chini iliyoundwa kulingana na Hi3861L. Moduli hii inaoana na kiwango cha IEEE 802.11 b/g/n na hutoa kiwango cha juu cha PHY hadi 72.2Mbps, inasaidia kipimo data cha 20MHz na kipimo data finyu cha 5MHz/10MHz. Inafaa kwa programu za mtandao wa mambo kulingana na mawasiliano ya WLAN, kama vile kufuli mahiri, kengele za mlango zisizo na waya, kamera zenye nguvu kidogo, kihisi mahiri kisichotumia waya na kadhalika.

Vipengele

• Masafa ya Uendeshaji: 2.4~2.4835GHz

• Viwango vya IEEE: IEEE 802.11b/g/n

• Kasi ya PHY isiyotumia waya inaweza kufikia hadi 72.2Mbps

• Utendaji wa juu wa 32 bit MCU: mzunguko wa juu wa uendeshaji wa 160 MHz

• Kumbukumbu Iliyopachikwa: 352KB SRAM na 2MB Flash

• Hutoa miingiliano mingi ya pembeni

• Matumizi ya chini ya nishati: Hali ya usingizi mzito ya 3uA na DTIM1 ya 0. 97mA@3.3V

• Joto pana la kufanya kazi: -40 ~ 85 ℃

• Nguvu kuu ya DC 3.3V na usambazaji wa umeme wa DC3.3V/1.8V IO

Mchoro wa kuzuia

Maelezo ya Jumla

Jina la Moduli	BL-M3861LT1
Chipset	Hi3861LRNIV100
Viwango vya WLAN	IEEE802.11b/g/n
Kiolesura cha Mwenyeji	UART
Antena	Unganisha kwenye antenna ya nje kupitia pedi ya shimo la nusu
Dimension	12*12*1.67mm(L*W*H)
Ugavi wa Nguvu	Nguvu kuu ya DC 3.3V±0.2V @ 450 mA ( Max). Nguvu ya DC 3.3V±0.2V au 1.8V±0.1VI/O
Joto la Operesheni	-40 ℃ hadi +85 ℃
Unyevu wa Operesheni	10% hadi 95% RH (isiyo ya kubana)

Kipimo cha Bidhaa

Kipimo cha moduli: 12*12*1.67mm(L*W*H; Uvumilivu: ±0.3mm_L/W, ±0.2mm_H)

Vipimo vya Kifurushi

Vipimo vya kifurushi:

1. Moduli 1,000 kwa kila roll na moduli 5,000 kwa kila sanduku.

2. Ukubwa wa sanduku la nje: 37.5 * 36 * 29cm.

3. Kipenyo cha sahani ya mpira ya rangi ya bluu ambayo ni rafiki kwa mazingira ni inchi 13, na unene wa jumla wa 28mm.

    (na upana wa mkanda wa kubeba 24mm).

4. Weka kifurushi 1 cha wakala kavu (20g) na kadi 1 ya unyevu kwenye kila mfuko wa utupu wa kuzuia tuli.

5. Kila katoni imejaa masanduku 5.
