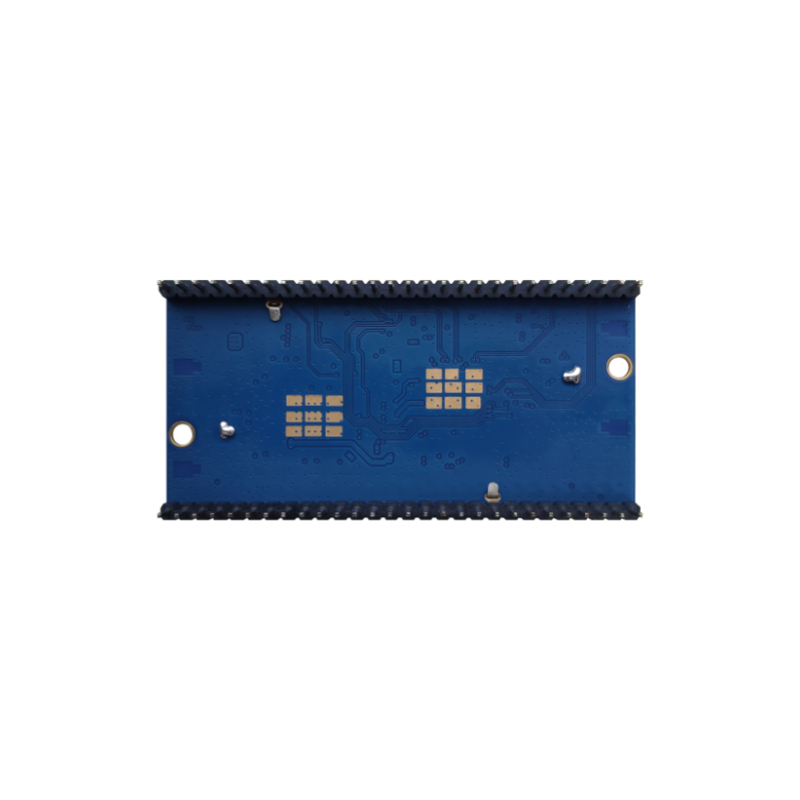

M7628AR4 2T2R 802.11a/b/g/n/ac Moduli ya Njia ya WiFi

Utangulizi

BL-M7628AR4 ni moduli iliyounganishwa sana ya bendi mbili ya WLAN AP/Router. Inachanganya mfumo mdogo wa WLAN wa bendi mbili za 2T2R, 580MHz MIP·24KEc CPU, Switch ya Ethernet ya bandari 5 na PHY, mwenyeji wa USB2.0, SD-XC, I2S/PCM na IO nyingi za kasi ya chini katika moduli moja. Inatumika katika kiwango cha IEEE802.11a/b/g/n/ac na hutoa kiwango cha juu zaidi cha PHY hadi 300Mbps(2.4g)+867Mbps(5g), ikitoa muunganisho wa wireless wenye vipengele vingi katika viwango vya juu, na kutoa upitishaji unaotegemewa na wa gharama nafuu kutoka umbali mrefu.

Vipengele

• Masafa ya Uendeshaji ya WLAN: 2.4~2.4835GHz na 5.15~5.85GHz

• Vipengele vya WLAN:

       2.4G Inatumia hali ya 2T2R yenye kipimo data 20/40, kiwango cha juu cha PHY hadi 300Mbps

       5G Inatumia hali ya 2T2R yenye kipimo data cha 20/40/80Mhz, kiwango cha juu cha PHY hadi 867Mbps

       5G Inasaidia MU-MIMO na TX/RX Beamformer

• Unganisha kwenye antena ya nje kupitia kiunganishi cha IPEX

• Kiolesura cha kipangishi cha USB 2.0 kinaruhusu kuongeza modemu ya 3G/LTE, H.264 ISP kwa programu ya kamera ya IP isiyo na waya.

• Inatumia kiolesura cha eMMC(8 biti) au SD-XC(4 biti).

• Inasaidia sauti ya hali ya juu kupitia kiolesura cha 192Kbps/24bits I2S au programu ya VOIP kupitia kiolesura cha PCM

• Inasaidia miingiliano ya pembeni ikijumuisha I2C, SPI, UART, kiolesura cha PWM na GPIO zaidi.

• Jopo la kugusa la msaada, Nishati ya Chini ya Bluetooth, Zigbee/Z-Wave na Sub-1 GHz RF kwa programu mahiri ya nyumbani.

• Iliyopachikwa DDR2 SDRAM 64MBytes(KGD)

• Ugavi wa Nishati: Ugavi mkuu wa umeme wa DC 5V±0.25V

Mchoro wa kuzuia

Maelezo ya Jumla

Jina la Moduli	BL-M7628AR4
Chipset	MT7628DAN, MT7613BEN
RAM na ROM	64MB DDR2 / 16MB SPI FLASH
WLAN Standard	IEEE 802.11 a/b/g/n/ac
Kiolesura cha usimamizi wa wavuti	IP ya Wavuti: 192.168.16.1, Nenosiri chaguo-msingi: admin
Mfumo wa Kazi	OpenWrt
Kiolesura	USB2.0/UART/SPI/I2C/I2S/PCM/SD-XC/eMMC/GPIO
Antena	IPEX / MHF-1 kontakt kwa antenna ya nje ya WLAN;
Dimension	56.0*28.0*9.7mm(L*W*H)
Ugavi wa Nguvu	DC 5.0V±0.25V@2000 mA (Kilele)
Joto la Operesheni	-20 ℃ hadi +70 ℃
Unyevu wa Operesheni	10% hadi 95% RH (isiyo ya kubana)

Kipimo cha Bidhaa

Kipimo cha moduli: 56.0*28.0*9.7mm(L*W*H; Uvumilivu: ±0.15mm)

Vipimo vya Kifurushi

Vipimo vya kifurushi:

1. Moduli 25 kwa sahani ya malengelenge na moduli 200 kwa kila sanduku.

2. Malengelenge imefungwa na utando wa waya na kuwekwa kwenye mfuko wa utupu wa kupambana na tuli.

3. Weka mfuko 1 wa shanga kavu (20g) katika kila mfuko wa kuzuia tuli. 1 pcs 3 kadi ya unyevu wa uhakika.

4. Ukubwa wa sanduku la nje ni 35.2 * 21.5 * 15.5cm.
