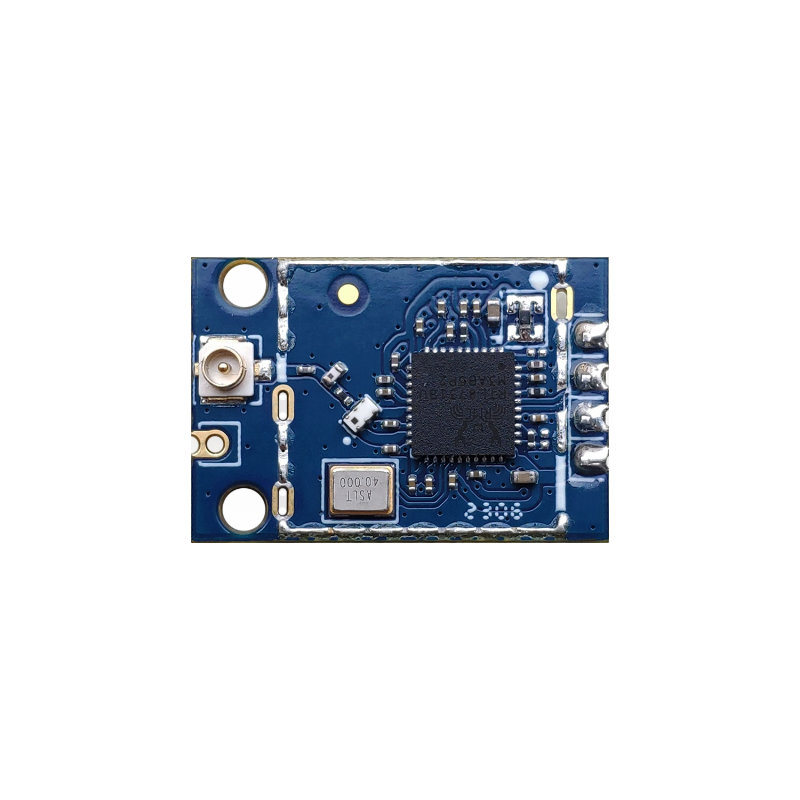

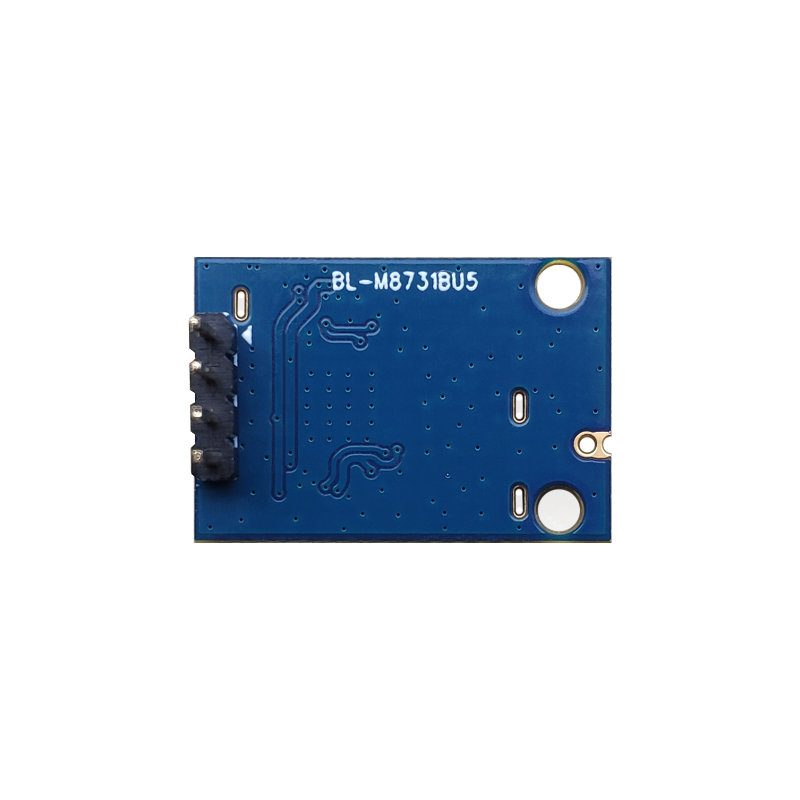

M8731BU5 1T1R 802.11a/b/g/n Moduli ya WiFi

Moduli ya Wi-Fi yenye Nguvu ya Juu ya 5G yenye Hali Mbili na Uwezo wa Kupambana na UAV

Utangulizi

BL-M8731BU5 ni msingi wa moduli ya WLAN ya bendi-mbili iliyounganishwa sana kwenye RTL8731BU-CG, ambayo inachanganya WLAN MAC, 1T1R Baseband na Redio katika chipu moja. Inatumika katika kiwango cha IEEE 802.11a/b/g/n na inaweza kutumia Kiwango cha Juu cha PHY hadi 150Mbps. Moduli hutoa utendakazi bora wa WLAN na gharama ya chini bora kwa programu za mtandao zisizo na waya kama vile visanduku vya kuweka-juu, masanduku ya OTT, kamera za IP, viboreshaji vya LED.

Vipengele

• Masafa ya Uendeshaji: 2.4~2.4835GHz na 5.15~5.85GHz

• Kiolesura cha mwenyeji ni USB2.0

• Kasi ya PHY isiyotumia waya inaweza kufikia hadi 150Mbps

• Unganisha kwa antena ya nje kupitia kiunganishi cha IPEX/MHF-1

• Ugavi wa umeme wa DC 3.3V±0.2V

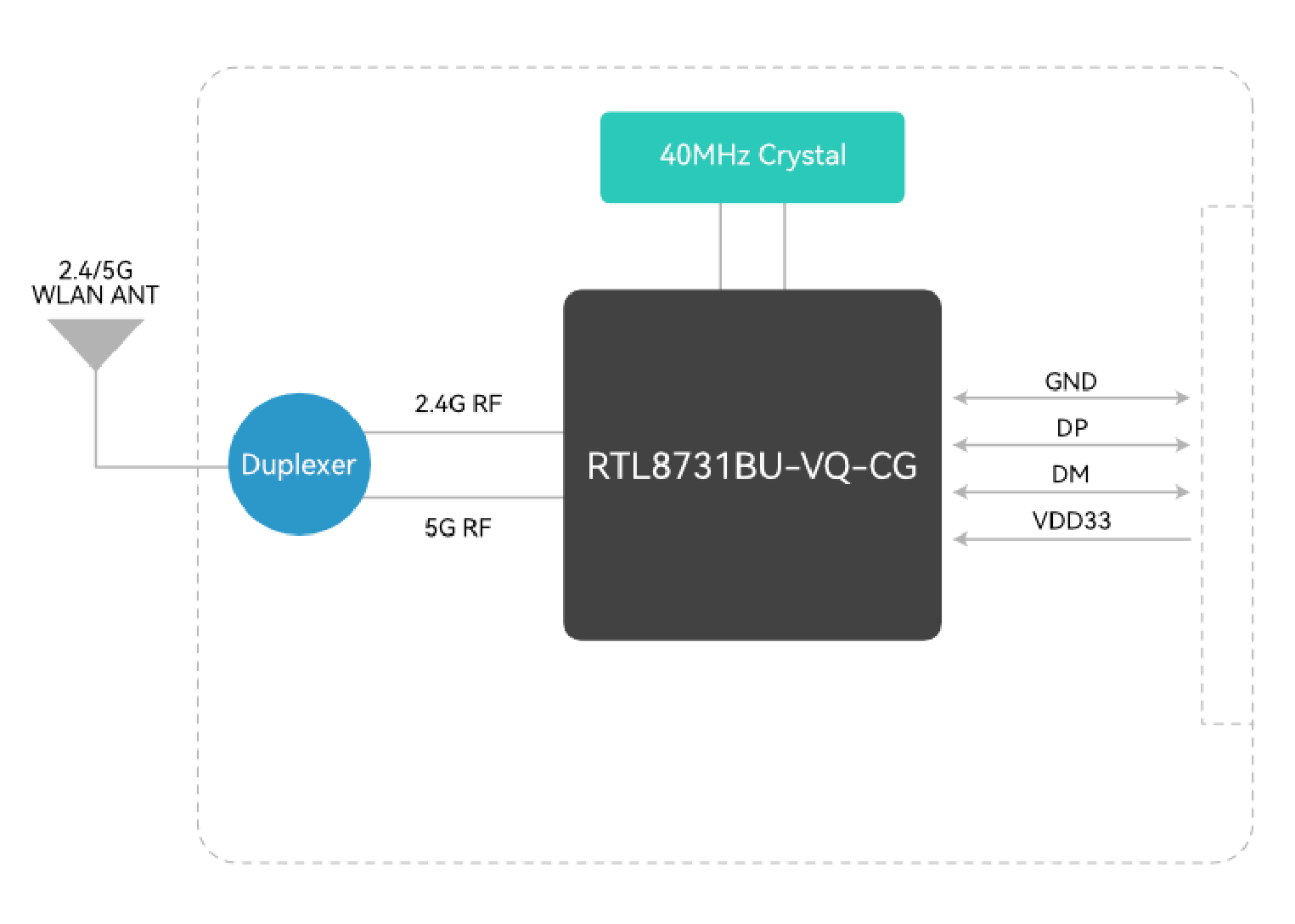

Mchoro wa kuzuia

Maelezo ya Jumla

Jina la Moduli	BL-M8731BU5
Chipset	RTL8731BU-CG
WLAN Standard	IEEE 802.11 a/b/g/n
Kiolesura cha Mwenyeji	USB2.0 ya WLAN
Antena	Unganisha kwa antenna ya nje kupitia kiunganishi cha IPEX / MHF-1
Dimension	20.3*14.0*8.0mm (L*W*H）±0.15mm
Ugavi wa Nguvu	DC 3.3V±0.2V @ 700 mA ( Upeo)
Joto la Operesheni	-20 ℃ hadi +70 ℃
Unyevu wa Operesheni	10% hadi 95% RH (isiyo ya kubana)

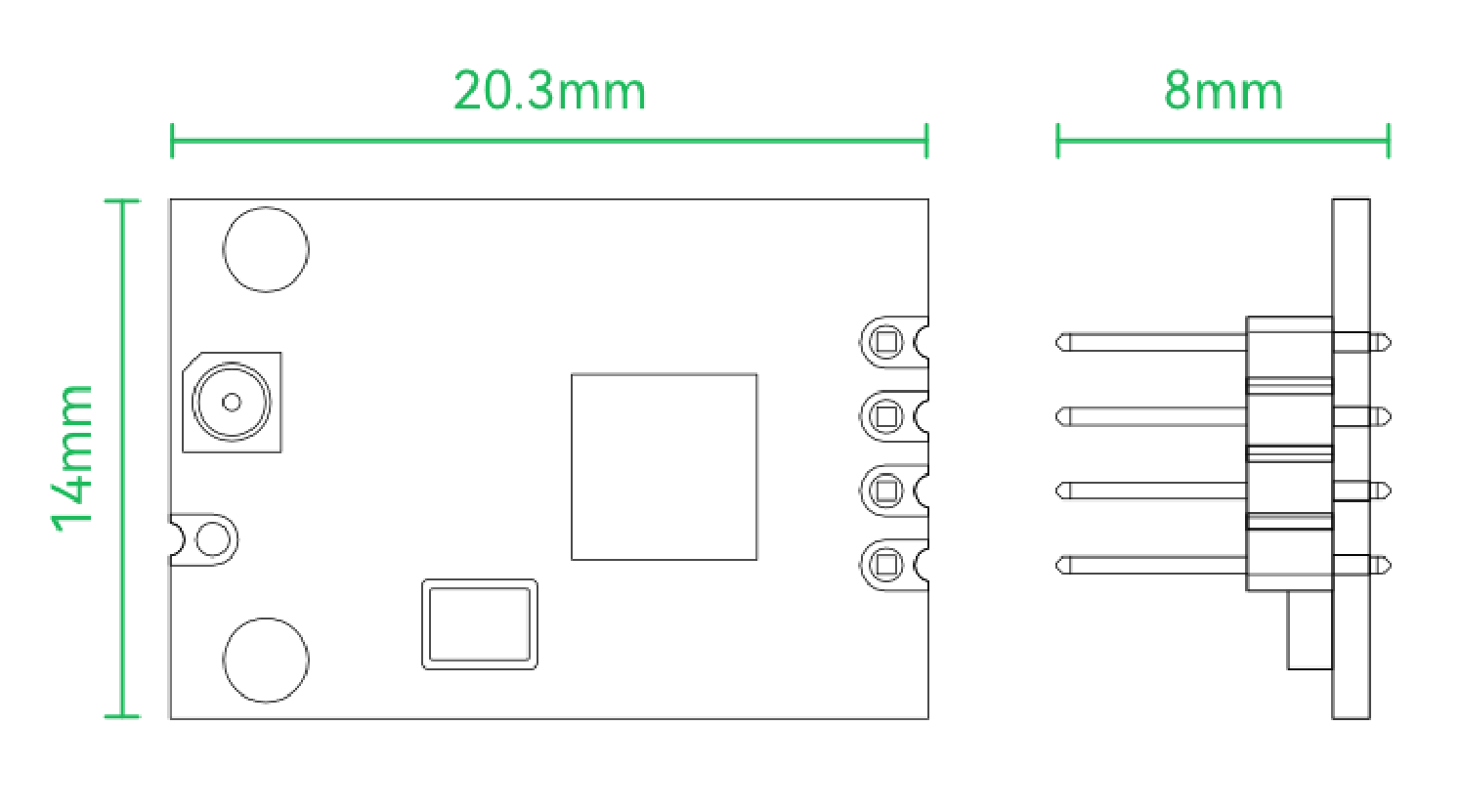

Kipimo cha Bidhaa

Kipimo cha moduli: 20.3*14.0*8.0mm(L*W*H; Uvumilivu: ±0.15mm)

Kipimo cha kiunganishi cha IPEX / MHF-1: 2.6*3.0*1.25mm (L*W*H; Ø2.0mm)

Vipimo vya Kifurushi

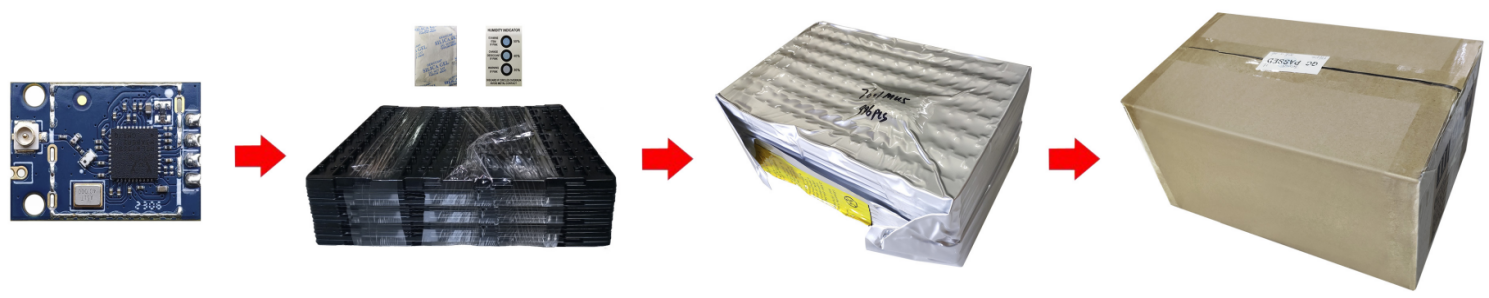

Vipimo vya kifurushi:

1. Moduli 90 kwa trei na moduli 1,000 kwa kila sanduku.

2. Trei za moduli zimewekwa na filamu ya kufunika na zimefungwa kwenye mfuko wa utupu wa kupambana na static.

3. Kila mfuko wa utupu wa kupambana na static pia umejaa mfuko (20g) wa wakala kavu na kadi ya unyevu.

4. Ukubwa wa sanduku la nje ni 35.2 * 21.5 * 14cm.
