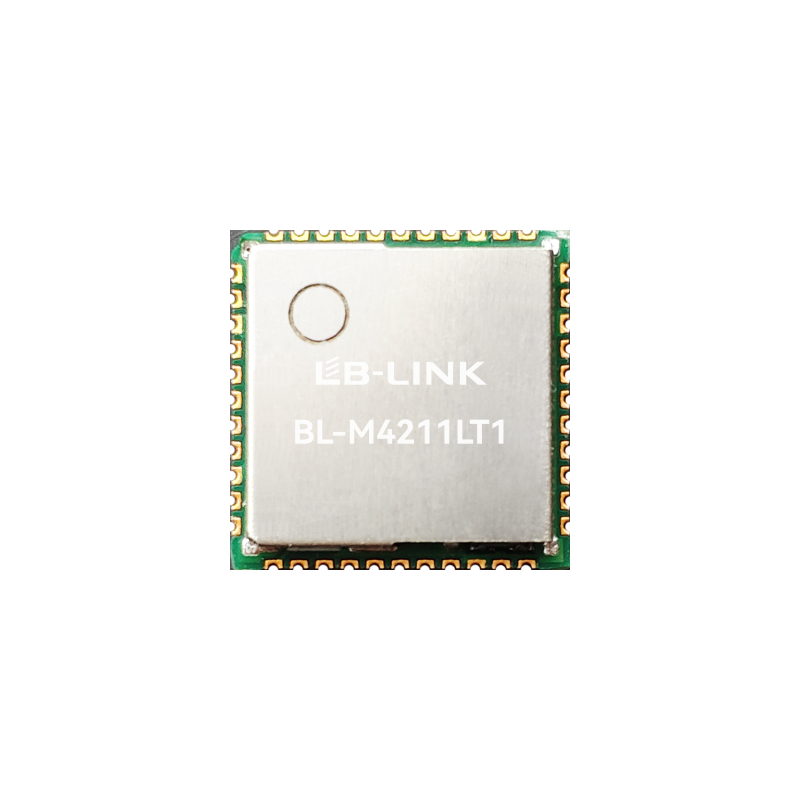

M4211LT1 1T1R 802.11b/g/n WiFi IoT தொகுதி

அறிமுகம்

BL-M4211LT1 குறைந்த ஆற்றல் நுகர்வு IoT தொகுதி AiW4211L அடிப்படையில் வடிவமைக்கப்பட்டுள்ளது, இது மிகவும் ஒருங்கிணைந்த, உயர் செயல்திறன் மற்றும் குறைந்த விலை 1T1R IEEE802 ஆகும். 11 b/g/n இன்டர்நெட் ஆஃப் திங் (IoT) தொகுதி. இது 20 மெகா ஹெர்ட்ஸ் நிலையான அலைவரிசை மற்றும் 5 மெகா ஹெர்ட்ஸ்/10 மெகா ஹெர்ட்ஸ் குறுகிய அலைவரிசையை ஆதரிக்கிறது, 72.2எம்பிபிஎஸ் வரை அதிகபட்ச PHY விகிதத்தை வழங்குகிறது. இந்த தொகுதியானது உயர் செயல்திறன் கொண்ட 32-பிட் நுண்செயலியை ஒருங்கிணைக்கிறது, சாதனத் தொடர்புக்காக 50 மெகா ஹெர்ட்ஸ் வரையிலான கடிகார அதிர்வெண் கொண்ட UART, SDIO2.0 அடிமை இடைமுகங்களை ஆதரிக்கிறது. BL-M4211LT1 ஆனது ஸ்மார்ட் ஹோம் அப்ளையன்ஸ்கள், நுண்ணறிவு பூட்டு, குறைந்த ஆற்றல் கொண்ட கேமராக்கள், சுவிட்ச் பட்டன்கள் மற்றும் பிற ஸ்மார்ட் வயர்லெஸ் சாதனங்களுக்குப் பொருந்தும்.

அம்சங்கள்

• இயக்க அதிர்வெண்கள்: 2.4~2.4835GHz

• IEEE தரநிலைகள்: IEEE 802.11b/g/n

• வயர்லெஸ் PHY விகிதம் 72.2Mbps வரை அடையலாம்

• உட்பொதிக்கப்பட்ட SRAM:352KB

• உட்பொதிக்கப்பட்ட ஃப்ளாஷ்: 2MB

• SDIO,UART,I2S, I2C, SPI, PWM, ADC உள்ளிட்ட பல்வேறு புற இடைமுகங்களை வழங்குகிறது

• அரை துளை திண்டு மூலம் வெளிப்புற ஆண்டெனாவுடன் இணைக்கவும்

• முதன்மை மின்சாரம்: DC3.3V±0.2V ;I/O மின்னழுத்தம் VDIO DC 3.3V±0.2V அல்லது 1.8V±0.1V

தொகுதி வரைபடம்

பொது விவரக்குறிப்புகள்

தொகுதி பெயர்	BL-M4211LT1
சிப்செட்	AiW4211L
WLAN தரநிலைகள்	IEEE802.11b/g/n/, 1T1R, 2.4G, 72.2Mbps
ஹோஸ்ட் இடைமுகம்	SDIO
ஆண்டெனா	அரை துளை திண்டு மூலம் வெளிப்புற ஆண்டெனாவுடன் இணைக்கவும்
பரிமாணம்	12*12*2.1மிமீ (L*W*H)
பவர் சப்ளை	DC 3.3V±0.2V @ 450 mA ( அதிகபட்சம்) முக்கிய சக்தி DC 3.3V±0.2V அல்லது 1.8V±0.1VI/O பவர்
செயல்பாட்டு வெப்பநிலை	-40℃ முதல் +85℃ வரை
ஆபரேஷன் ஈரப்பதம்	10% முதல் 95% RH (ஒடுக்காதது)

தயாரிப்பு அளவு

தொகுதி பரிமாணம்: 12*12*2.1மிமீ(L*W*H; சகிப்புத்தன்மை: ±0.15mm)

தொகுப்பு பரிமாணங்கள்

தொகுப்பு விவரக்குறிப்பு:

1. ஒரு ரோலுக்கு 1,000 தொகுதிகள் மற்றும் ஒரு பெட்டிக்கு 5,000 தொகுதிகள்.

2. வெளிப்புற பெட்டி அளவு: 37.5*36*29cm.

3. சுற்றுச்சூழலுக்கு உகந்த நீல ரப்பர் தட்டின் விட்டம் 13 அங்குலங்கள், மொத்த தடிமன் 28 மிமீ

    (24mm சுமந்து செல்லும் பெல்ட்டின் அகலத்துடன்).

4. ஒவ்வொரு ஆண்டி-ஸ்டேடிக் வெற்றிட பையிலும் 1 பேக்கேஜ் உலர் முகவர் (20 கிராம்) மற்றும் 1 ஈரப்பதம் அட்டையை வைக்கவும்.

5. ஒவ்வொரு அட்டைப்பெட்டியும் 5 பெட்டிகளால் நிரம்பியுள்ளது.
