giriiş
BL-1102AS2, Hi1102A, Entegre PMU、CMU、MAC、PHY、RF ve diğer modüller, yüksek entegrasyon, yüksek performanslı kablosuz iletişim denetleyicisi tek çip üzerinde son derece entegre 5GHz tek bantlı yüksek güçlü kablosuz modül tabanıdır. Modül, yerleşik yüksek güçlü FEM'e sahiptir ve 5/10MHz dar bant modunu destekleyerek WLAN iletişim mesafesini önemli ölçüde artırır; IP kamera ve İHA gibi uzun menzilli kablosuz video iletim uygulamaları için idealdir.
Özellikler
Çalışma Frekansı: 4.905~4.940GHz; 5,15~5,85GHz; 5,88~5,9 GHz;
IEEE Standartları: IEEE 802.11 a (Dar Bant Modu)
1T1R ile 5/10MHz dar bandı destekler
MHF1/IPEX1 konnektörleri aracılığıyla harici antene bağlanın
Ana Bilgisayar Arayüzü SDIO3.0'dır, SDIO2.0 ile uyumludur
DC 5V ve VBAT 3.7V Güç Kaynağı

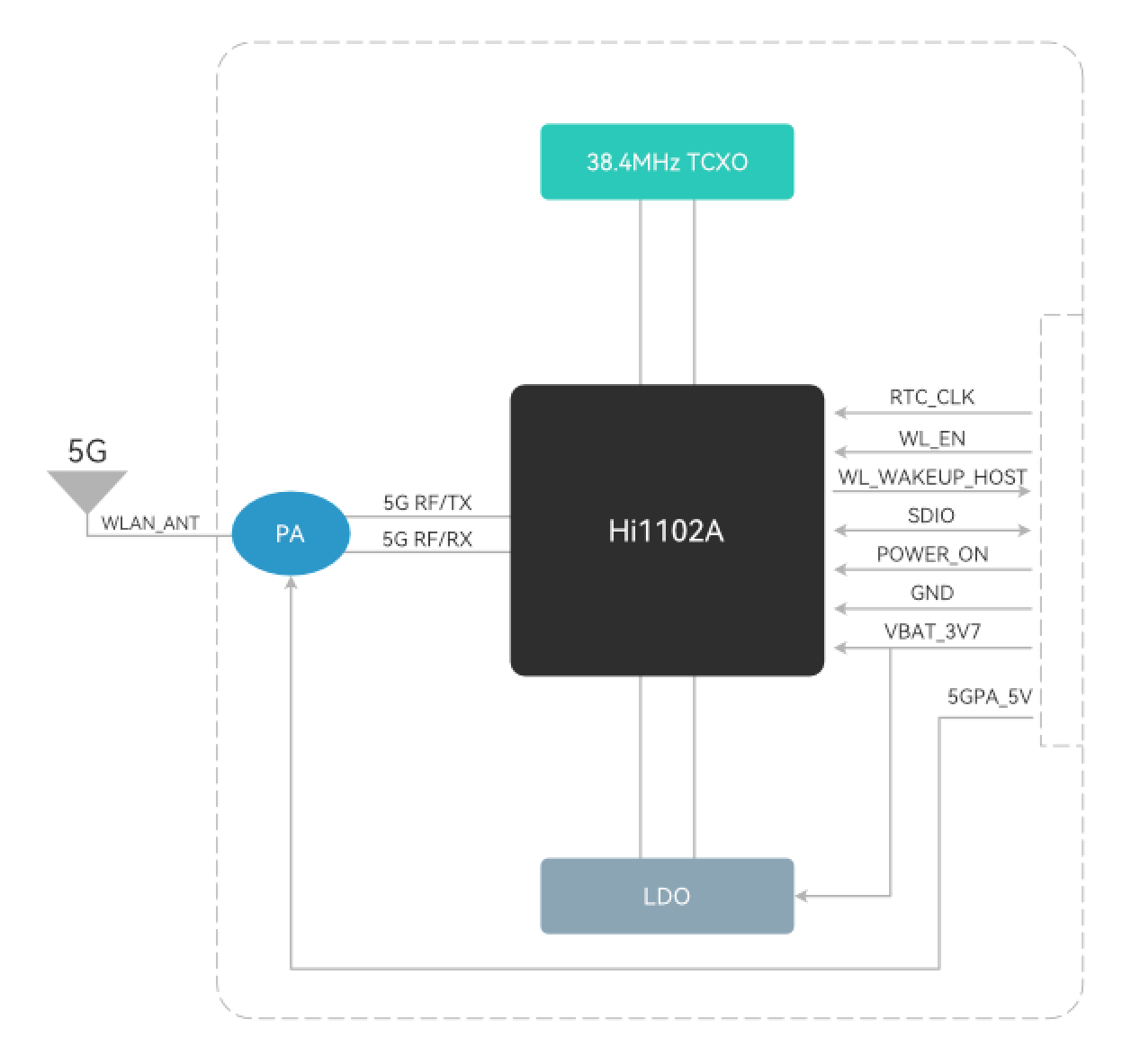

Blok Diyagramı
![屏幕截图 2025-12-30 105206]()
Genel Özellikler
Modül Adı |
BL-M1102AS2 |
Yonga seti |
HiSilicon Hi1102A |
WLAN Standartları |
IEEE 802.11 a (Dar Bant Modu) |
Çalışma Modu |
AP veya 5/10MHz dar bantlı istasyon |
Ana Bilgisayar Arayüzü |
SDIO3.0 uyumlu SDIO2.0 |
Anten |
bağlanın IPEX konnektörleri aracılığıyla harici antene |
Boyut |
31*20*3mm (U*G*Y) |
Güç Kaynağı |
VBAT 3,7V @600mA (Maks) ve DC 5,0V@1800mA (Maks) |
Çalışma Sıcaklığı |
-20°C ile +70°C arası |
Çalışma Nemi |
%10 - %95 RH (Yoğuşmasız) |

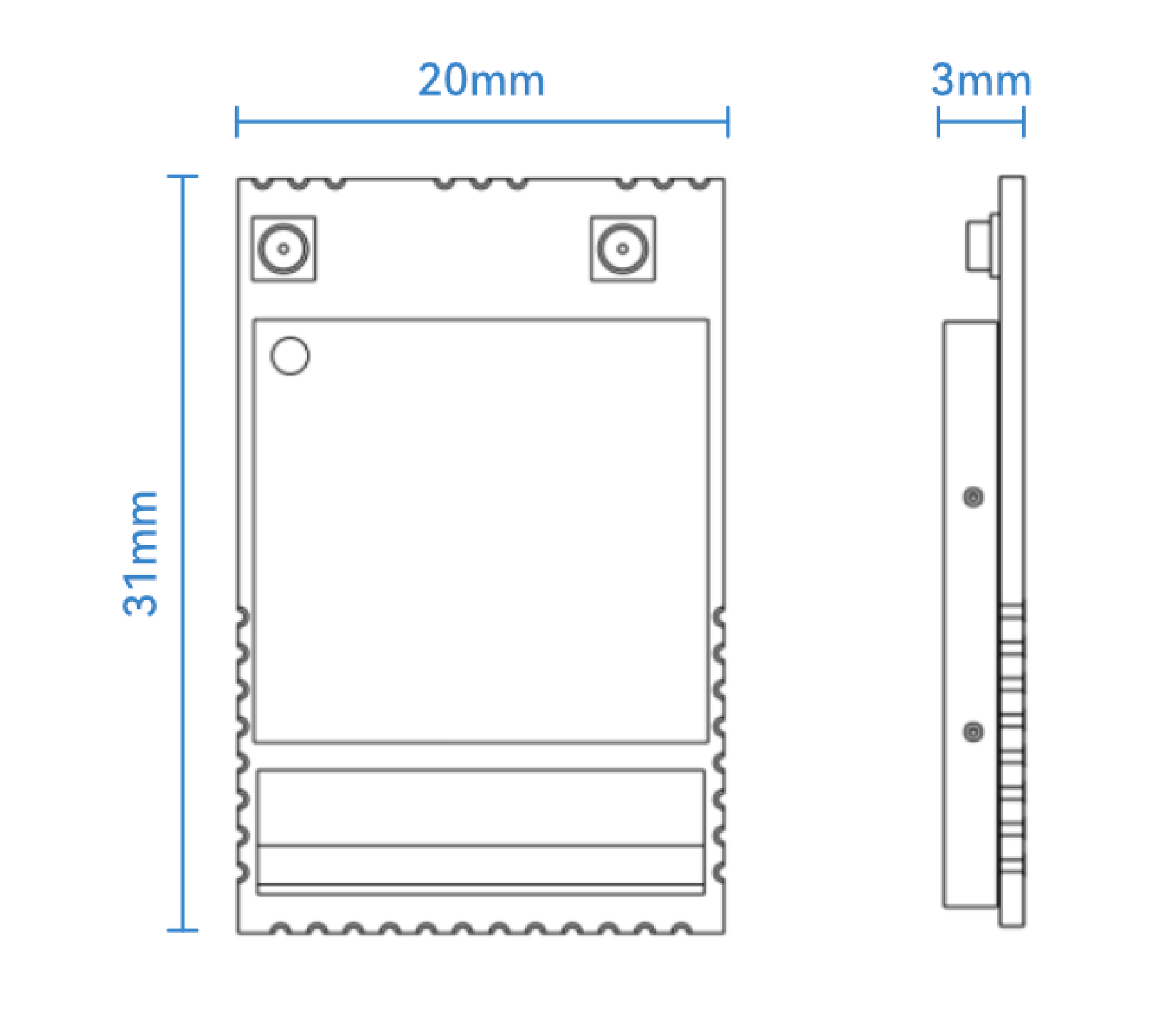

Ürün Boyutu
![屏幕截图 2025-12-30 105336]()
Modül boyutu: 31,0 mm * 20,0 mm * 3,0 mm (L * G * Y; Tolerans: ±0,3 mm_L/W, ±0,2 mm_H）
IPEX / MHF-1 konektör boyutu: 3,0*2,6*1,25 mm (U*G*Y, Ø2,0 mm)

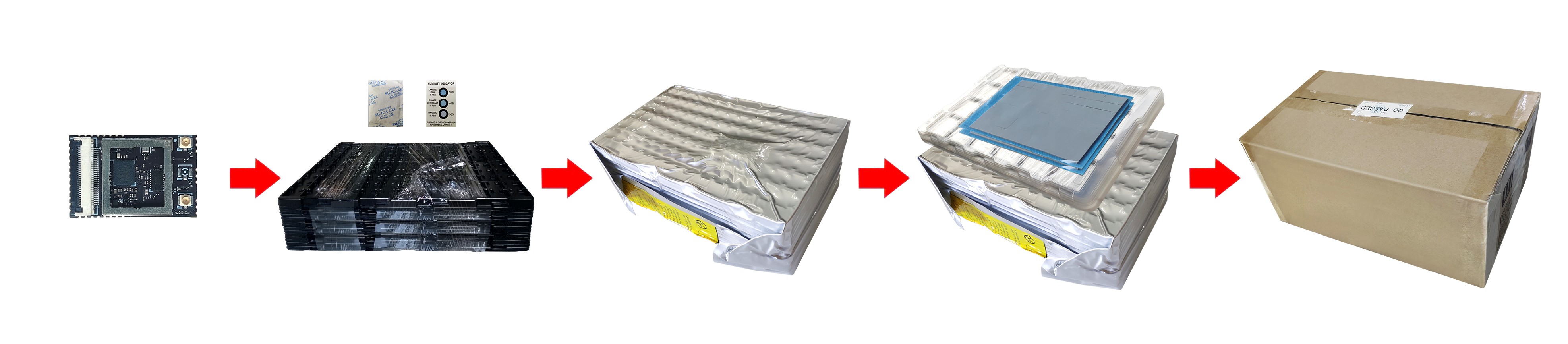

Paket Ölçüleri
![1]()
Paket özellikleri:
1. Blister plaka başına 48 modül ve 384 modül, 384 kalkan kapağı, kutu başına 384 termal iletken silikon ped.
2. Blister tel membranla bağlanır ve anti-statik vakum torbasına konur.
3. Her bir anti-statik vakum poşetine 1 torba kuru boncuk (20g) ve 1 adet 3 noktalı nem kartı koyun.
4. Dış kutu boyutu 35,2*21,5*15,5 cm'dir.
