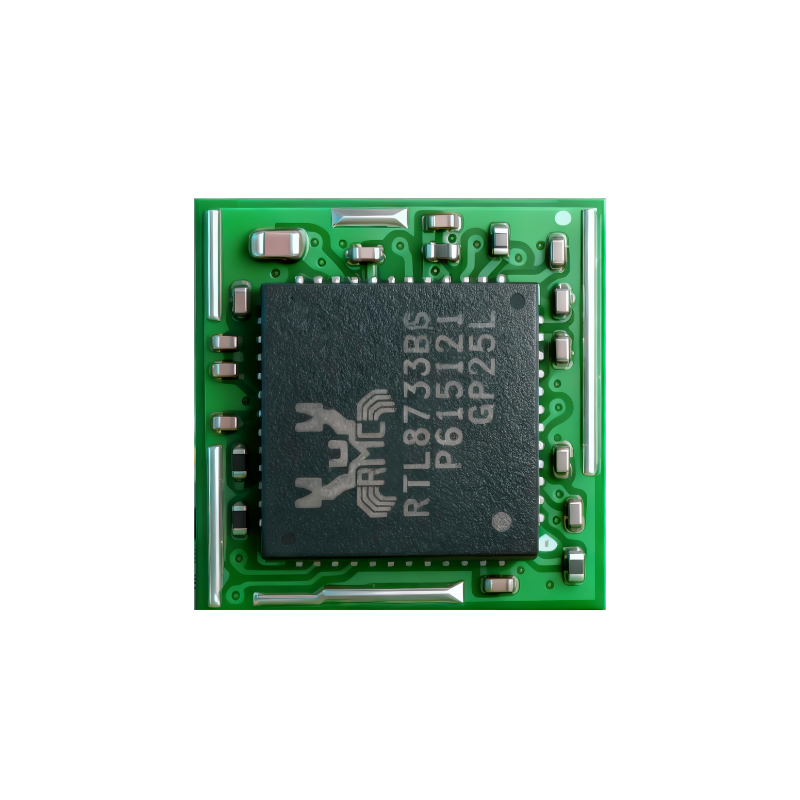

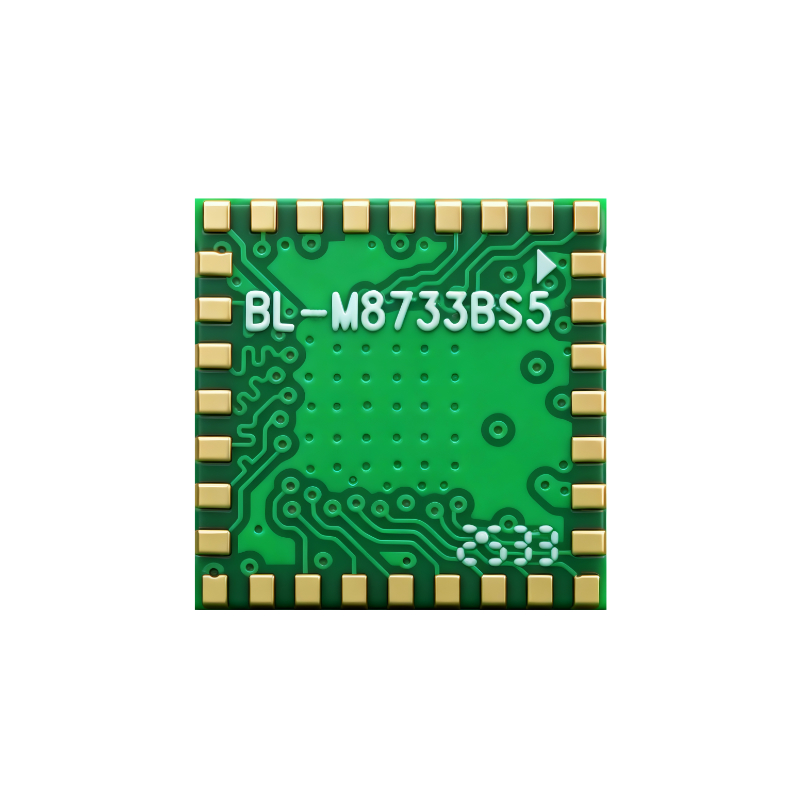

M8733BS5 1T1R 802.11a/b/g/n WiFi+B4.2 Modülü

giriiş

BL-M8733BS5 son derece entegre bir Çift bantlı WLAN + Bluetooth v4.2 Birleşik modülüdür. 1T1R Çift bantlı WLAN alt sistemini SDIO arayüz denetleyicileriyle ve B alt sistemini UART arayüz denetleyicisiyle birleştirir. Bu modül IEEE802.11a/b/g/n standardıyla uyumludur ve 150Mbps'ye kadar maksimum PHY hızı sağlar. B v4.2/v2.1 uyumlu B ikili modunu destekler ve OTT kutuları, IP kameralar, POS ve kablosuz bağlantıya ihtiyaç duyan diğer yerleşik cihazlar için zengin özelliklere sahip ve daha düşük maliyetli ideal sunar.

Özellikler

• Çalışma Frekansları: 2,4~2,4835GHz veya 5,15~5,85GHz

• Ana Bilgisayar Arayüzü: WLAN için SDIO 2.0, Bluetooth için HS-UART

• IEEE Standardı: IEEE 802.11a/b/g/n

• Kablosuz PHY hızı 150Mbps'ye kadar ulaşabilir

• Güç Kaynağı: 3,3V ana güç ve 1,8V/3,3V 1/0 güç

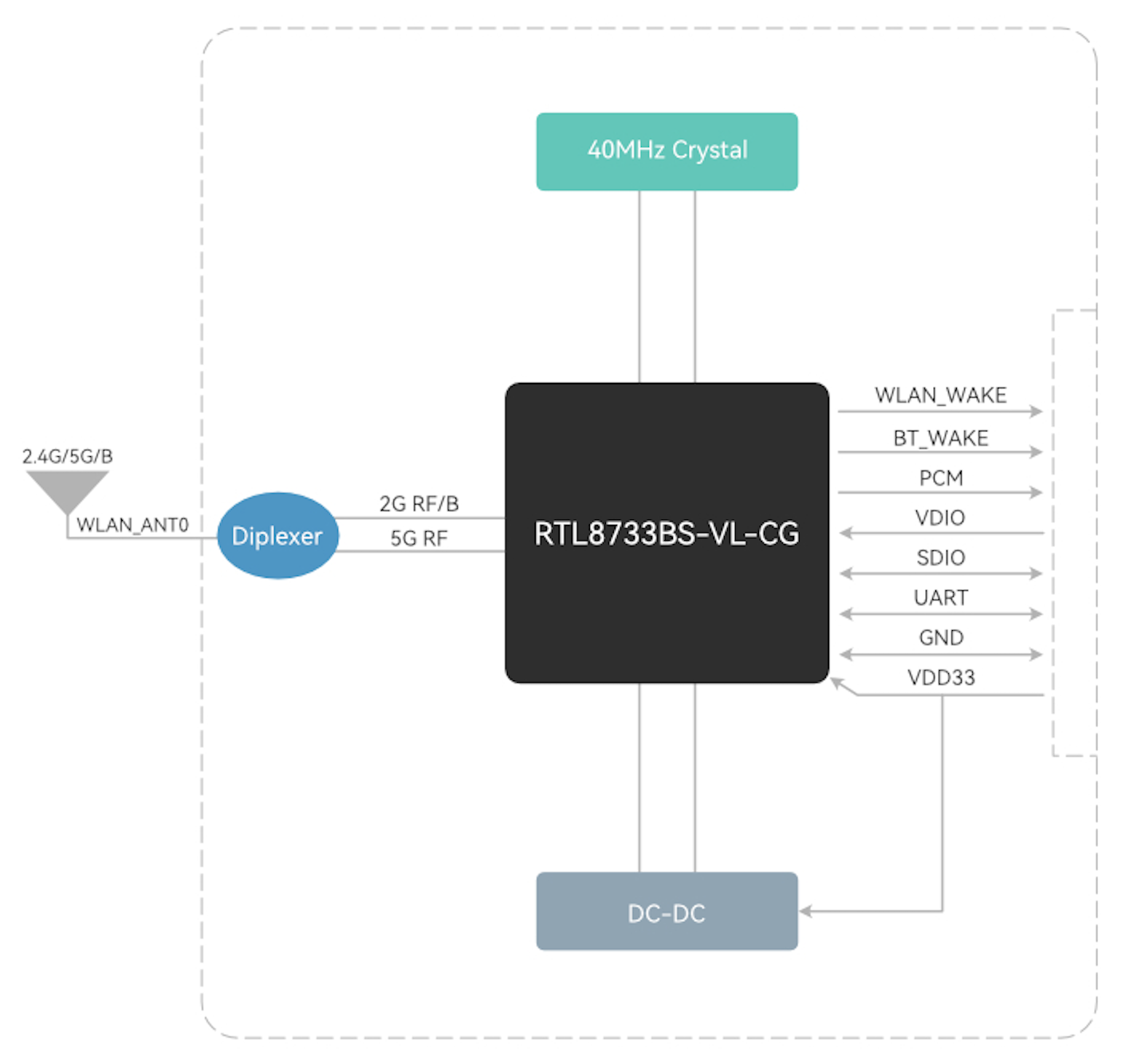

Blok şeması

Genel özellikler

Modül adı	BL-M8733BS5
Yonga seti	RTL8733BS-VL-CG
WLAN Standartları	IEEE802.11 a/b/g/n
Ana bilgisayar arayüzü	B için WLAN ve UART arayüzü için SDIO 2.0
Anten	Alttan harici antene bağlanın
Boyut	9*9*1,75 mm (U*G*Y)
Güç kaynağı	DC 3,3V+0,2V @ 600 mA (Maks) DC 3,3V+0,2V veya 1,8V+0,1V 1/0 güç kaynağı
Çalışma sıcaklığı	-20°C ila +70°C
Operasyon Nemi	%10 - %95 RH (Yoğuşmasız)

Ürün Boyutu

Modül boyutu: 12,0*12,0*1,75 mm (U*G*Y; Tolerans: ‡0,3mm_U/G, =0,2mm_Y)
