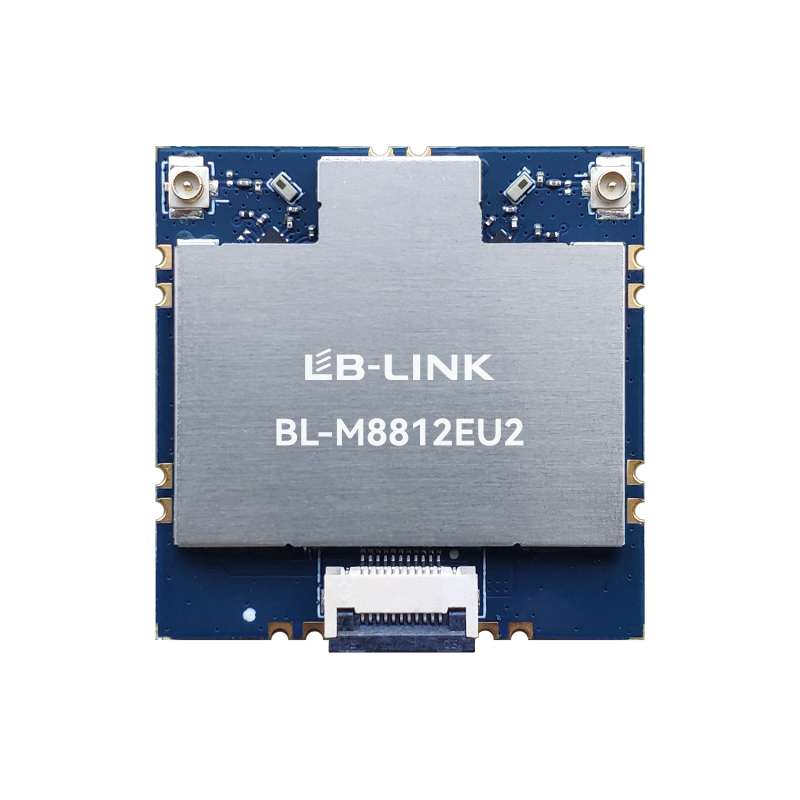

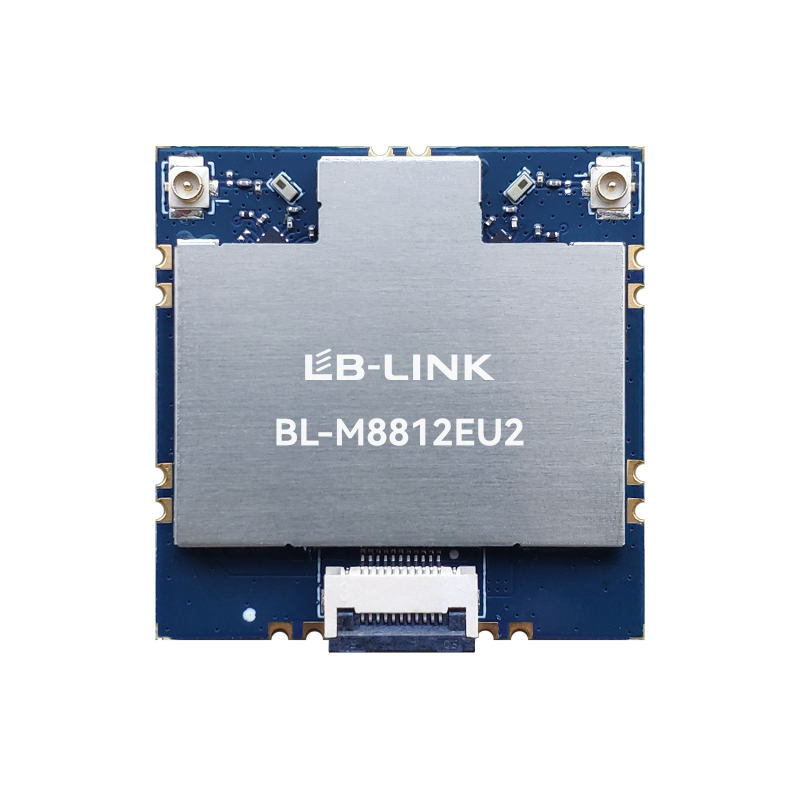

M8812EU2 2T2R 802.11A/N/AC Mô -đun WiFi

Giới thiệu

BL-M8812EU2 là mô-đun không dây công suất cao băng tần đơn 5G tích hợp cao dựa trên RTL8812EU, kết hợp giao diện USB, WLAN MAC, Băng tần cơ sở và Radio có khả năng 2T2R. Nó hỗ trợ chuẩn IEEE 802.11a/n/ac và cung cấp tốc độ PHY cao nhất lên tới 867Mbps. Mô-đun này được tích hợp FEM công suất cao và hỗ trợ kênh băng thông hẹp 10 MHz, mở rộng đáng kể khoảng cách liên lạc WLAN, lý tưởng cho các ứng dụng truyền video không dây tầm xa như camera IP và UAV.

Đặc trưng

• Tần số hoạt động: 5,15 ~ 5,85GHz

• Tiêu chuẩn của IEEE: IEEE 802.11a/n/ac

• Hỗ trợ chế độ 2T2R với băng thông 10/20/40/80M

• Tốc độ WLAN PHY có thể đạt tới 867Mbps

• Kết nối với ăng -ten ngoài thông qua các đầu nối IPEX

• Giao diện máy chủ là USB 2.0

• Nguồn cung cấp DC 5V DC

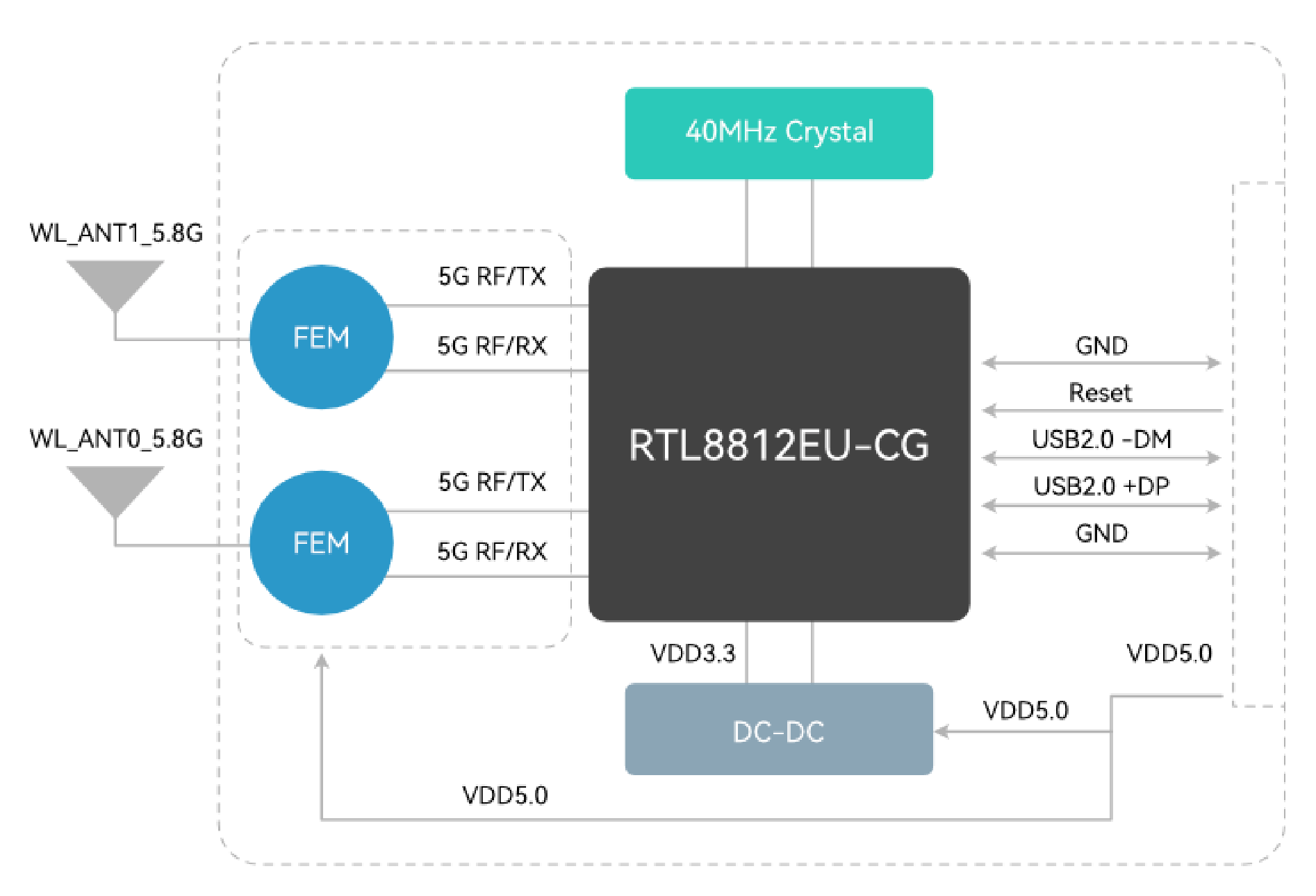

Biểu đồ khối

Thông số chung

Tên mô-đun	BL-M8812EU2
Chipset	Realtek RTL8812EU-CG
Tiêu chuẩn mạng WLAN	IEEE 802.11a/n/ac
Giao diện máy chủ	USB 2.0
Anten	Kết nối với ăng -ten ngoài thông qua các đầu nối IPEX
Kích thước	32.0*32.0*3,4mm (L*W*H)
Nguồn điện	DC 5.0V±0.25V @1800mA (Tối đa)
Nhiệt độ hoạt động	-20oC đến +70oC
Độ ẩm hoạt động	10% đến 95% rh (không liên quan)

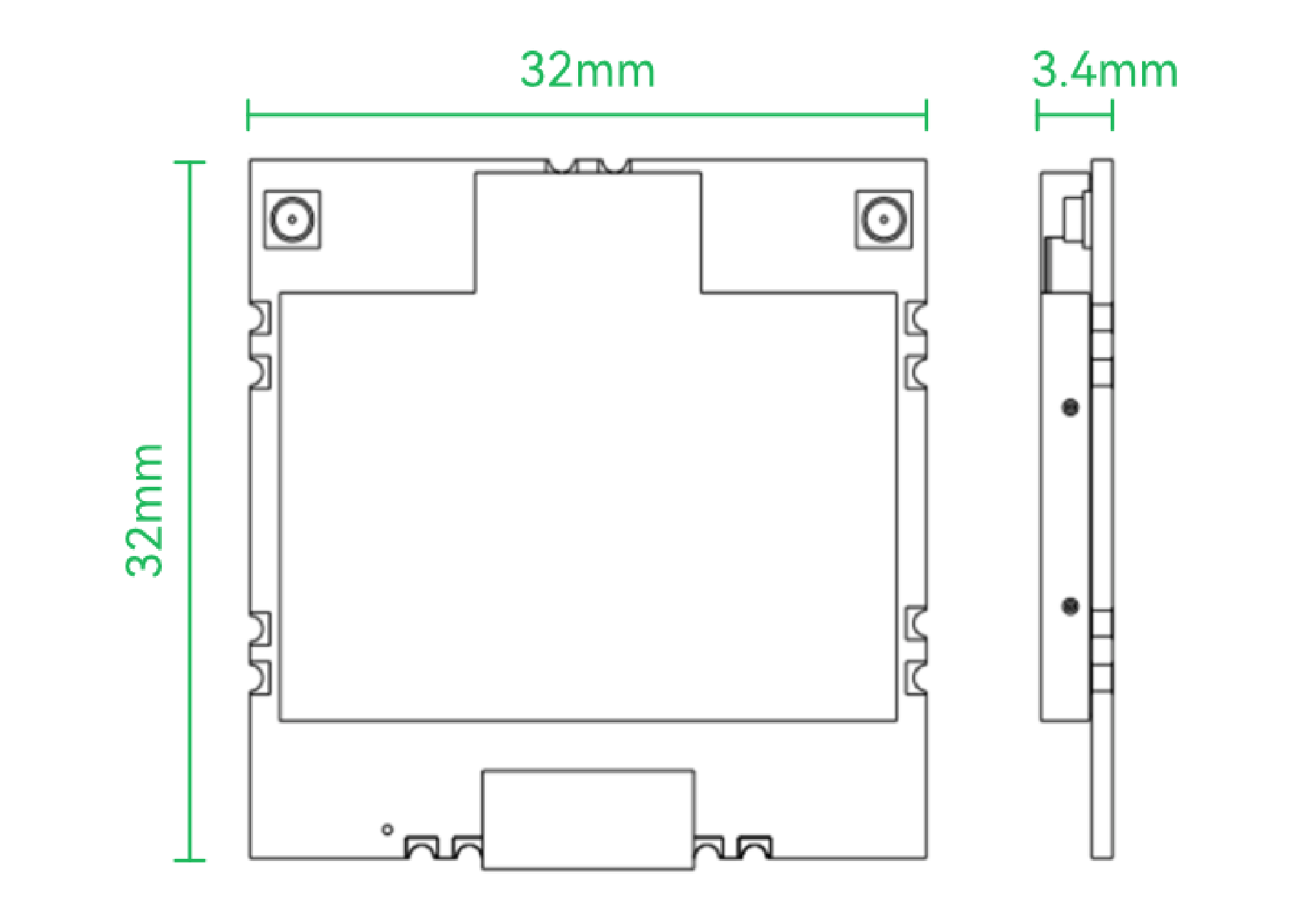

Kích thước sản phẩm

Kích thước mô-đun: 32,0mm*32,0mm*3,4mm（L*W*H; Dung sai: ±0.3mm_L/W, ±0.2mm_H)

Kích thước đầu nối IPEX / MHF-1: 3.0*2.6*1.2mm (L*W*H, Ø2.0mm)

Kích thước gói

Đặc điểm kỹ thuật gói:

1. 40 mô-đun trên mỗi tấm vỉ và 680 mô-đun trên mỗi hộp.

2. Vỉ được buộc bằng màng dây và cho vào túi chân không chống tĩnh điện.

3. Cho 1 túi hạt khô (20g) và 1 thẻ chống ẩm vào mỗi túi chân không chống tĩnh điện.

4. Kích thước hộp bên ngoài là 35,2*21,5*15,5cm.
