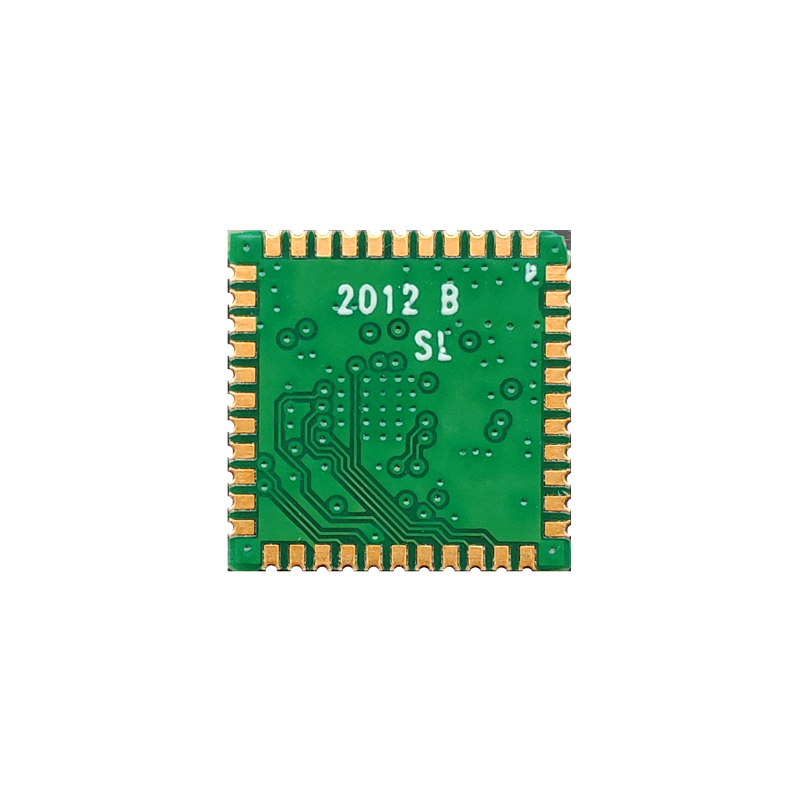

M4211LT1 1T1R 802.11b/g/n WiFi IoT-module

Inleiding

Die BL-M4211LT1 IoT-module met lae kragverbruik is ontwerp op grond van AiW4211L, wat 'n hoogs geïntegreerde, hoë werkverrigting en laekoste 1T1R IEEE802 is. 11 b/g/n internet van ding (IoT) module. Dit ondersteun 20 MHz standaard bandwydte en 5 MHz/10 MHz smal bandwydte, bied die hoogste PHY tempo tot 72.2Mbps. Hierdie module integreer 'n hoë-werkverrigting 32-bis mikroverwerker, ondersteun UART, SDIO2.0 slawe koppelvlakke met klok frekwensie tot 50 MHz vir toestel kommunikasie. BL-M4211LT1 is van toepassing op slimhuistoestelle, intelligente slot, laekragkameras, skakelknoppies en ander slim draadlose toestelle.

Kenmerke

• Bedryfsfrekwensies: 2,4~2,4835GHz

• IEEE Standaarde: IEEE 802.11b/g/n

• Draadlose PHY-tempo kan tot 72,2 Mbps bereik

• Ingeboude SRAM: 352KB

• Ingeboude flits: 2MB

• Verskaf 'n verskeidenheid van perifere koppelvlakke, insluitend SDIO, UART, I2S, I2C, SPI, PWM, ADC

• Koppel aan die eksterne antenna deur middel van 'n halwe gat pad

• Hoofkragtoevoer: DC3.3V±0.2V ;I/O-kragspanning VDIO DC 3.3V±0.2V of 1.8V±0.1V

Blokdiagram

Algemene spesifikasies

Module Naam	BL-M4211LT1
Chipset	AiW4211L
WLAN-standaarde	IEEE802.11b/g/n/, 1T1R, 2.4G, 72.2Mbps
Gasheer-koppelvlak	SDIO
Antenna	Koppel aan die eksterne antenna deur middel van 'n halwe gat pad
Dimensie	12*12*2,1 mm (L*B*H)
Kragtoevoer	DC 3.3V±0.2V @ 450 mA ( Maks) hoofkrag DC 3.3V±0.2V of 1.8V±0.1VI/O krag
Werkstemperatuur	-40℃ tot +85℃
Operasie Humiditeit	10% tot 95% RH (nie-kondenserend)

Produk Dimensie

Module-afmeting: 12*12*2.1mm (L*B*H; Toleransie: ±0.15mm)

Pakket afmetings

Pakket spesifikasie:

1. 1 000 modules per rol en 5 000 modules per boks.

2. Buitenste boks grootte: 37.5*36*29cm.

3. Die deursnee van die blou omgewingsvriendelike rubberplaat is 13 duim, met 'n totale dikte van 28mm

    (met 'n breedte van 24mm draband).

4. Sit 1 pakkie droë middel (20g) en 1 humiditeitskaart in elke anti-statiese vakuumsak.

5. Elke karton is verpak met 5 bokse.
