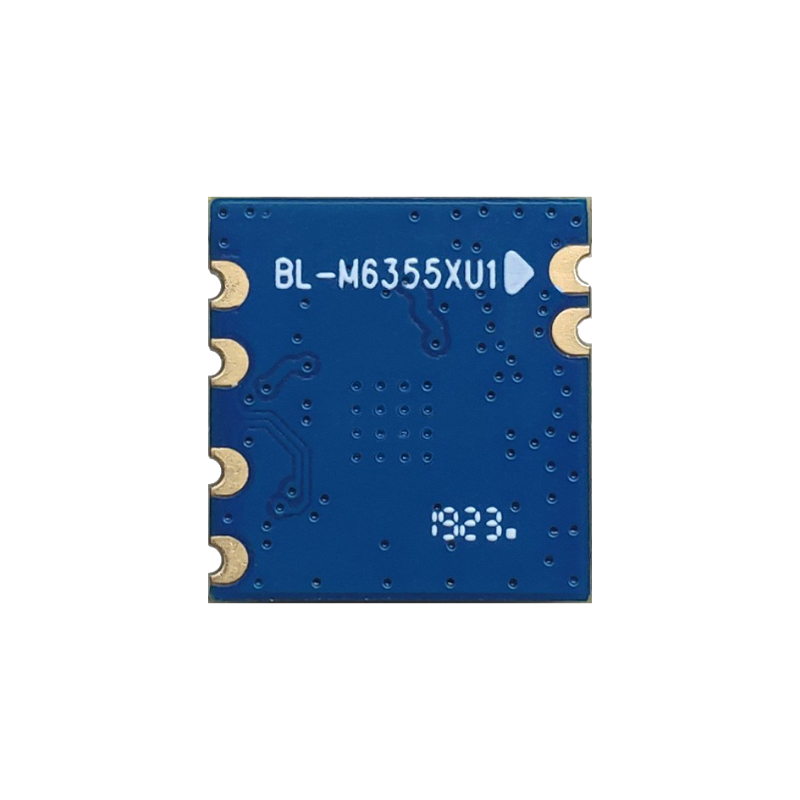

M6355XU1 1T1R 802.11b/g/n/ax wifi+b5.0 module

Pas u projekte maklik aan met ons USB-na ESP8266 WiFi-module-adapters

Bekendstelling

BL-M6355XU1 is 'n hoogs geïntegreerde enkelband WLAN + BLE Combo module basis op SV6355, wat kombineer met 2.4G 1T1R WLAN, Bluetooth Lae Energie, MCU en RAM, USB-koppelvlak in enkelskyfie. Die module-versoenbare IEEE802.11b/g/n/ax-standaard en ondersteun Bluetooth Low Energy met BT v5.0 voldoen, wat kenmerkryke draadlose konneksie teen hoë standaarde bied, wat betroubare, koste-effektiewe en hoë deurset vanaf 'n uitgebreide afstand lewer.

Funksies

Bedryfsfrekwensie: 2.4 ~ 2.4835GHz

Versoenbare IEEE 802.11b/g/n/ax

Ondersteun 802.11ax 20/40MHz bandwydte met MCS9, maksimum PHY-tempo tot 229Mbps

Versoenbare Bluetooth-kernspesifikasie v5.0, ondersteun slegs BLE

Gasheerkoppelvlak is USB2.0

3.3V±0.2V enkelkragtoevoer

Blokdiagram

Algemene spesifikasies

Module naam	BL-M6355XU1
Skyfies	SV6355
WLAN -standaarde	IEEE802.11b/g/n/ax
BT spesifikasie	Bluetooth Lae Energie v5.0
Gasheer -koppelvlak	USB 2.0
Lugdraad	Koppel aan die eksterne antenna deur die halwe gatkussing
Dimensie	13,0*12,3*1,7 mm (L*B*H)
Kragvoorsiening	DC 3,3 ±0,2V@ 700mA ( Maks)
Werkingstemperatuur	-20 ℃ tot +70 ℃
Operasie humiditeit	10% tot 95% RH (nie-kondenseer)

Produkdimensie

Module-afmeting: 13.0*12.3*1.7mm(L*B*H; Toleransie: ±0.3mm_L/W, ±0.2mm_H)

Pakketafmetings

Pakketspesifikasie:

1. 1 000 modules per rol en 5000 modules per boks.

2. Buitenbokgrootte: 37.5*36*29 cm.

3. Die deursnee van die blou omgewingsvriendelike rubberplaat is 13 duim, met 'n totale dikte van 28 mm

    (met 'n breedte van 24 mm draband).

4. Sit 1 pakkie droë middel (20 g) en 1 humiditeitskaart in elke anti-statiese vakuumsak.

5. Elke karton is propvol 5 bokse.
