Zavedení

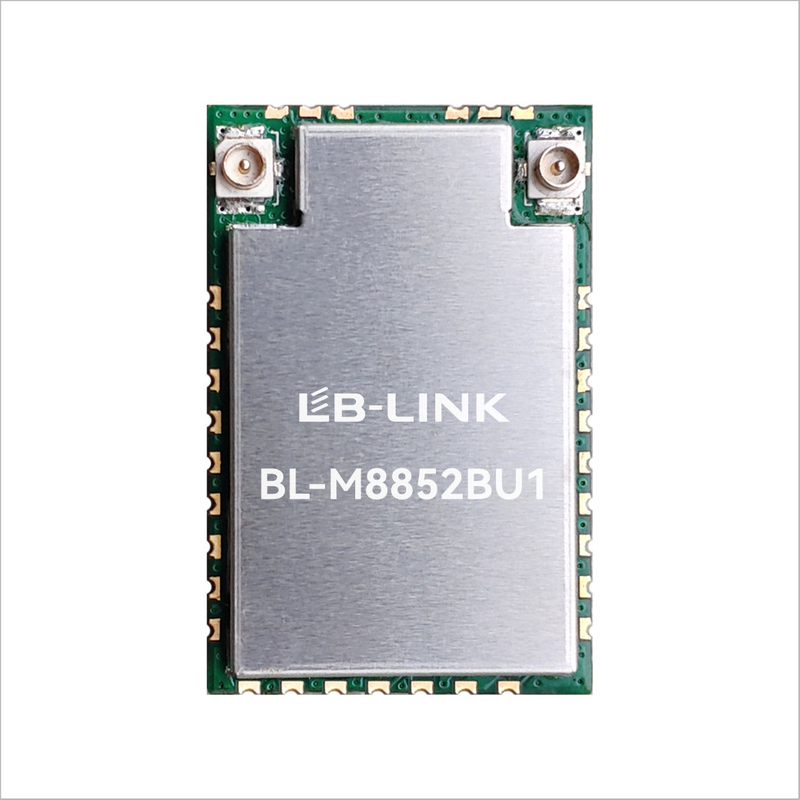

BL-M8852BU1 je vysoce integrovaný dvoupásmový modul WLAN + Bluetooth v5.2 Combo. Kombinuje subsystém 2T2R Dual-band WLAN a subsystém Bluetooth v5.2. Tento modul je kompatibilní se standardem IEEE 802.11 a/b/g/n/ac/ax a poskytuje maximální rychlost PHY až 1201 Mb/s, podporuje duální režim Bluetooth s v5.2/v4.2/v2.1 kompatibilním, nabízí bezdrátovou konektivitu s bohatými funkcemi při vysokých standardech a poskytuje spolehlivou, cenově výhodnou a vysokou propustnost z větší vzdálenosti.
Vlastnosti
Provozní frekvence: 2,4~2,4835 GHz nebo 5,15~5,85 GHz
Hostitelské rozhraní: Vyhovuje USB 2.0 pro WLAN a BT řadič
Standardy IEEE: IEEE 802.11a/b/g/n/ac/ax
Rychlost bezdrátového PHY může dosáhnout až 573,5 Mbps nebo 1201 Mbps
Hlavní napájecí zdroj VDD3,3V±0,2V

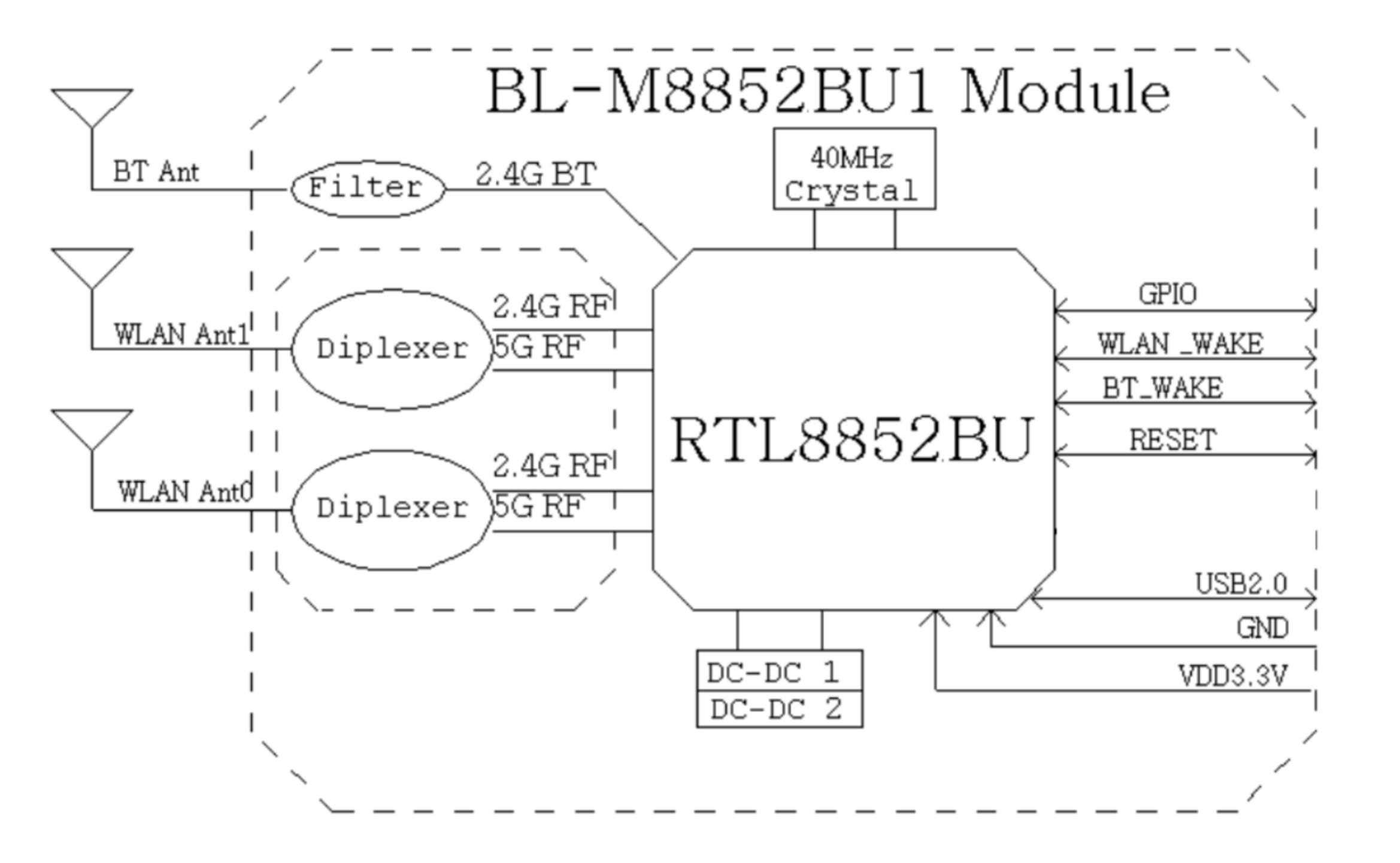

Blokové schéma
Všeobecné specifikace
Název modulu |
BL-M8852BU1 |
Čipová sada |
RTL8852BU-VS-CG (USB2.0) |
Standard WLAN |
IEEE 802.11 a/b/g/n/ac/ax |
Specifikace BT |
Specifikace jádra Bluetooth v5.2/v4.2/v2.1 |
Hostitelské rozhraní |
Vyhovuje USB 2.0 pro WLAN a BT řadič |
Anténa |
IPEX konektor pro externí anténu WLAN; PAD s polovičním otvorem pro externí BT anténu |
Dimenze |
27,0*17,8*2,4mm (D*Š*V) |
Napájení |
DC 3,3V±0,2V @ 1200 mA ( Max) |
Provozní teplota |
-20 ℃ až +70 ℃ |
Provoz Vlhkost |
10% až 95% RH (nekondenzující) |

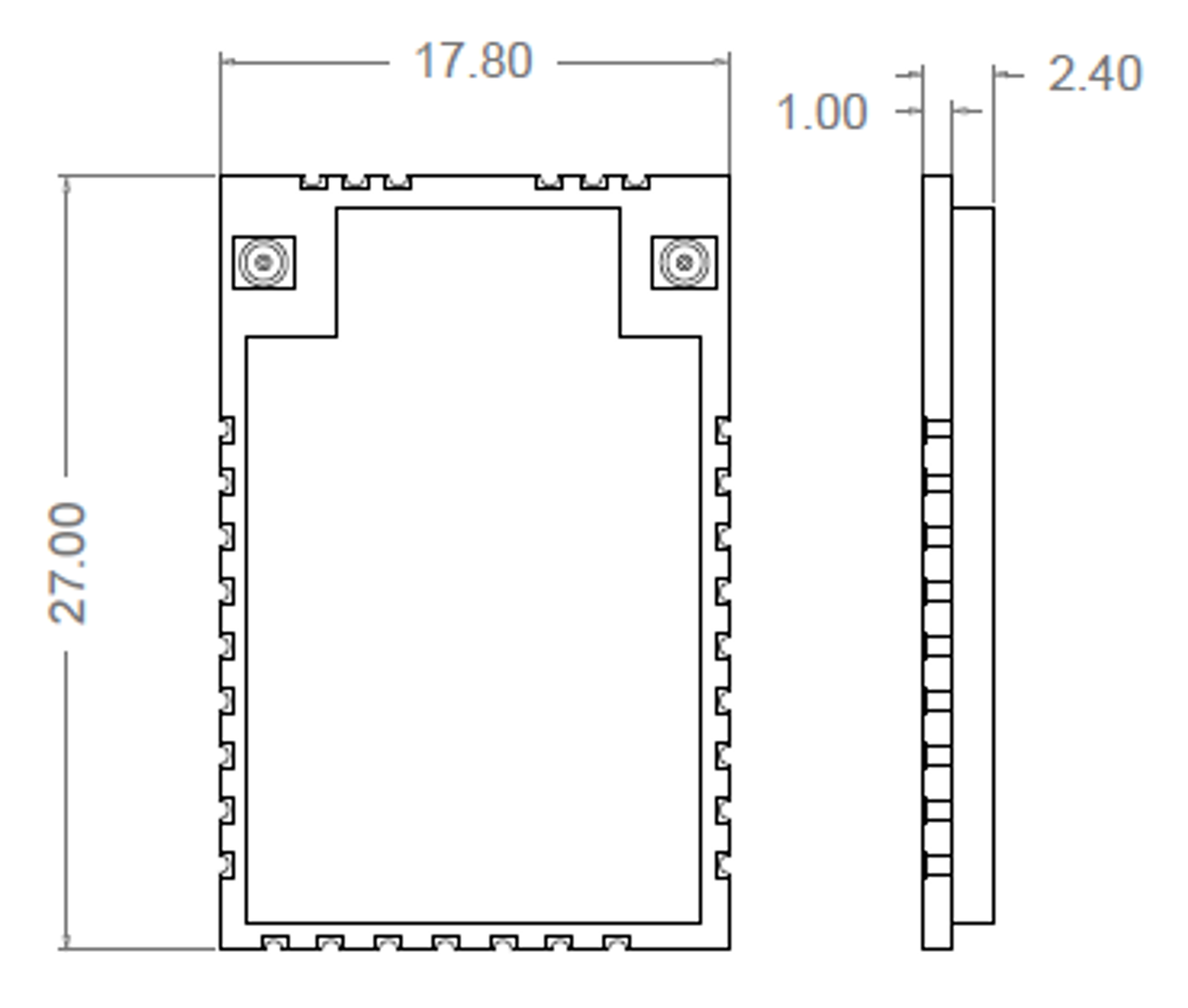

Rozměr produktu
Rozměry modulu: 27,0*17,8*2,4mm (D*Š*V; Tolerance: ±0,3mm_D/W, ±0,2mm_V)
Rozměry konektoru IPEX / MHF-1: 2,6*3,0*1,2mm (D*Š*V, Ø2,0mm)

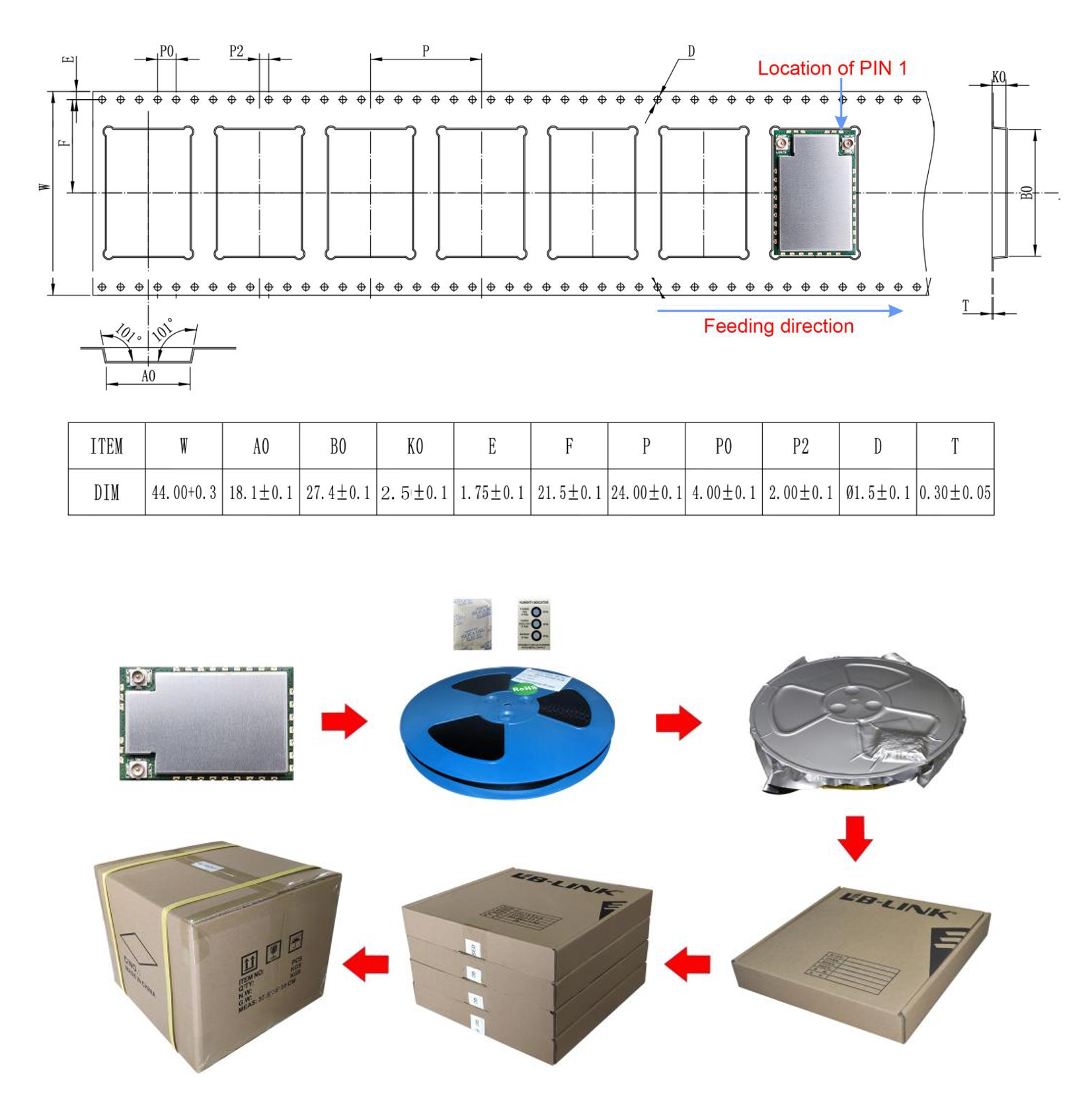

Rozměry balení
Specifikace balíčku:
1. 900 modulů na roli a 3 600 modulů na krabici.
2. Velikost vnější krabice: 37,5*36*29cm.
3. Průměr modré gumové desky šetrné k životnímu prostředí je 13 palců s celkovou tloušťkou 48 mm
(s nosným pásem o šířce 44 mm).
4. Do každého antistatického vakuového sáčku vložte 1 balení suchého prostředku (20 g) a 1 vlhkostní kartu.
5. Každý karton je balen po 4 krabicích.
