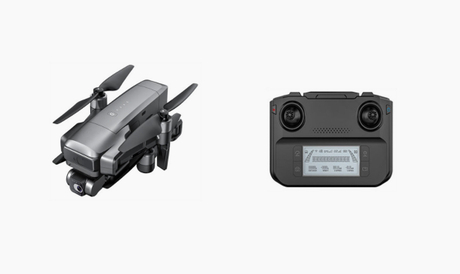

Efterhånden som efterspørgslen efter langtrækkende WiFi-videooverførsel på legetøjsdronemarkedet fortsætter med at vokse, er vi glade for at præsentere BL-M8197FH1+BL-M8812CU2, en billig, højtydende trådløs modulløsning. Den største fordel ved denne løsning ligger i dens evne til at understøtte en smal båndbredde på 10MHz og levere en maksimal effekt, der overgår 24DBM, hvilket giver mulighed for udvidet billedoverførselsafstand. Denne løsning er kompatibel med populære platforme som Fuhang, Allwinner og Hisilicon.
BL-M8197FH1 fungerer som en relæindretning, der tilbyder enestående behandlingskraft og en integreret effektforstærker (PA) for at sikre stabil trådløs signaldækning. Den bruger 5G -frekvensbåndet i STA -tilstand til at bygge bro -fjerne AP -hotspots, mens 2,4G -frekvensbåndet fungerer i AP -tilstand for at tilvejebringe et hotspot til trådløse enheder såsom bærbare computere, smartphones og tablets. Dette modul understøtter 5MHz/10MHz smalle kanaler og fremragende RF-ydeevne til 5G WLAN-kommunikation over længere afstande, tilpasset lav TX-effekt og RX-kapaciteter på højt niveau er mere egnede til 2,4 g WLAN nul afstandsrelæskommunikation.
Nøglefunktioner:
◇ Chipset: RTL8197FH+RTL8812FR
◇ Trådløs standard: IEEE 802.11a/b/g/n/ac, 2x2
◇ Frekvensbånd: 2,4 GHz/5GHz
◇ Båndbredde: 5MHz/10MHz/20MHz/40MHz/80MHz
◇ Transmissionshastighed: 866,7 Mbps+300 Mbps
◇ High Performance MIPS 24KC CPU -kerne op til 1000 MHz hastighed
◇ RAM: 512MB DDR2
◇ ROM: 64MB SPI eller flash (tilpasningskapacitet op til 256 MB)
◇ Dimensioner: 46,7x35,8 mm
BL-M8812CU2 fungerer som en klientenhed, det er Support Integrated Power Amplifier (IPA) og leverer stabilt trådløst signaldækningsområde, hvilket muliggør AP-hotspot til praktisk fjernenhedsforbindelse. Det giver også hurtige og pålidelige trådløse forbindelsespunkter.
Nøglefunktioner:
◇ Chipset: RTL8812CU
◇ Trådløs standard: IEEE 802.11a/b/g/n/ac, 2x2
◇ Frekvensbånd: 2,4 GHz/5GHz
◇ Båndbredde: 10MHz/20MHz/40MHz/80MHz
◇ Transmissionshastighed: 866 Mbps/300 Mbps
◇ Interface: USB
◇ Dimensioner: 31x20mm ◇ Certificeringer: SRRC/FCC
Anbefalet modulliste til drone ：
Ingen. |
Modulmodel |
Funktioner 1 |
Funktioner 2 |
1 |
BL-M8188FU3 |
◇ RTL8188FTV
◇ 802.11BGN, 1x1
◇ USB, 12,3x13mm
◇ Afstand ＞ 0,8 km |
|
2 |
BL-M8189FS6 |
◇ rtl8189ftv
◇ 802.11bgn, 1x1
◇ sdio, 12x12mm
◇ Afstand ＞ 0,8 km |
|
3 |
BL-M8733BU1 |
◇ RTL8733BU
◇ 802.11ABGN, 1X1
◇ BT5.2
◇ USB, 12.3x13mm
◇ Understøtter 10 MHz smal BW ◇ Understøtter dobbeltantenner, med BT -antennen, der bruges til udsendelse og WiFi -antenne til datatransmission. De kan arbejde separat på samme tid, hvilket forbedrer ydelsen meget
◇ afstand ＞ 1 km |
|
4 |
BL-M8821CS1 |
◇ RTL8821CS
◇ 802.11ABGN/AC, 1X1
◇ BT4.2
◇ SDIO, 12x12mm
◇ Afstand ＞ 1 km |
|
5 |
BL-M8822CS1 |
◇ RTL8822CS
◇ 802.11ABGN/AC, 2X2
◇ BT5.0
◇ SDIO, 13x15mm
◇ Afstand ＞ 2 km |
|
6 |
BL-M8812CU9 |
◇ RTL8812CU
◇ 802.11A/N/AC, 2x2
◇ USB, 20x31mm
◇ Termisk ledende silikone
◇ Understøtter FPC -stik
◇ Understøtter 10 MHz smal BW
◇ Afstand ＞ 1,5 km |
|
7 |
BL-M8192EU9 |
◇ RTL8192EU
◇ 802.11BGN, 1x1
◇ USB, 35x45mm
◇ Efem/ termisk ledende silikone
◇ Understøtter 10 MHz smal BW
◇ Afstand ＞ 4 km |
|
8 |
BL-M8812EU2 |
◇ RTL8812EU
◇ 802.11A/N/AC.2X2
◇ USB, 32x32mm
◇ EFEM/Termisk ledende silikone
◇ Understøtter FPC -stik ◇ Understøtter 10MHz smal BW
◇ Afstand ＞ 5 km |
|
9 |
8192FU3+8192FS1
Drone Module Set |
8192FU3 【Drone (AP)】 ：
◇ RTL8192FC
◇ 802.11BGN, 2x2
◇ USB, 15x22,5 mm
◇ Understøtter 10 MHz smal BW
◇ understøtter IPEX ， praktisk antenne matchende
◇ afstand ＞ 4,5 kmm |
8192FS1 【Klient (STA)】 ：
◇ RTL8192FS
◇ 802.11BGN, 2x2
◇ SDIO, 12x12mm
◇ Understøtter 10 MHz smal BW |
10 |
8812CU2+8197FH1
Drone Module Set |
8812CU2 【Drone (AP)】 ：
◇ RTL8812CU
◇ 802.11ABGN/AC, 2x2
◇ USB, 20x31mm
◇ Termisk ledende silikone
◇ Understøtter 10MHz smal BW
◇ Understøtter Ipex ， Produkt antenna matchende
◇ Afstand ＞ 6KM ◇ |
8197FH1 【Klient (repeater)】 ：
◇ RTL8197FH+RTL8812FR
◇ 802.11ABGN/AC, 2x2
◇ 46,7*35,8 mm
◇ Termisk ledende silikone
◇ Understøtter 10 MHz smal BW |
