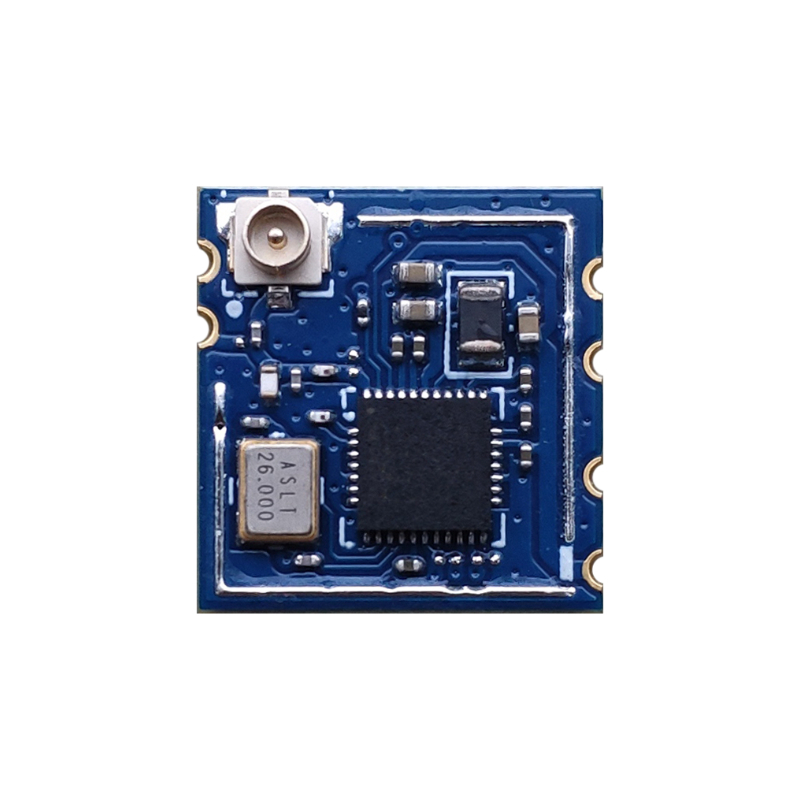

M8800DU5-L 1T1R 802.11b/g/n/ax WiFi 6 + BT5.2-kompatibelt modul

BT5.2 Understøttet Dual-Core WiFi-modul til avanceret Arduino-integration

Indledning

BL-M8800DU5-L er et højt integreret WLAN + Bluetooth Combo modulbase på AIC8800DL chip, som kombinerer et 1T1R WLAN subsystem og et BLE v5.2 subsystem. Dette modul kompatible IEEE 802.11b/g/n/ax standard og giver den maksimale PHY rate op til 28M trådløse forbindelser med høje tilslutningsmuligheder, leverancer med op til 28M pålidelig, omkostningseffektiv og høj gennemstrømning fra en længere afstand.

Funktioner

• Driftsfrekvens: 2,4~2,4835GHz

• kompatibel IEEE 802.11b/g/n/ax

• WLAN PHY-hastighed når op til 287Mbps@TX og 230Mbps@RX med 20/40MHz båndbredde

• Understøtter STA, AP, WLAN Direct-tilstande samtidigt

• Kompatibel Bluetooth-kernespecifikation v5.2, understøtter kun BLE

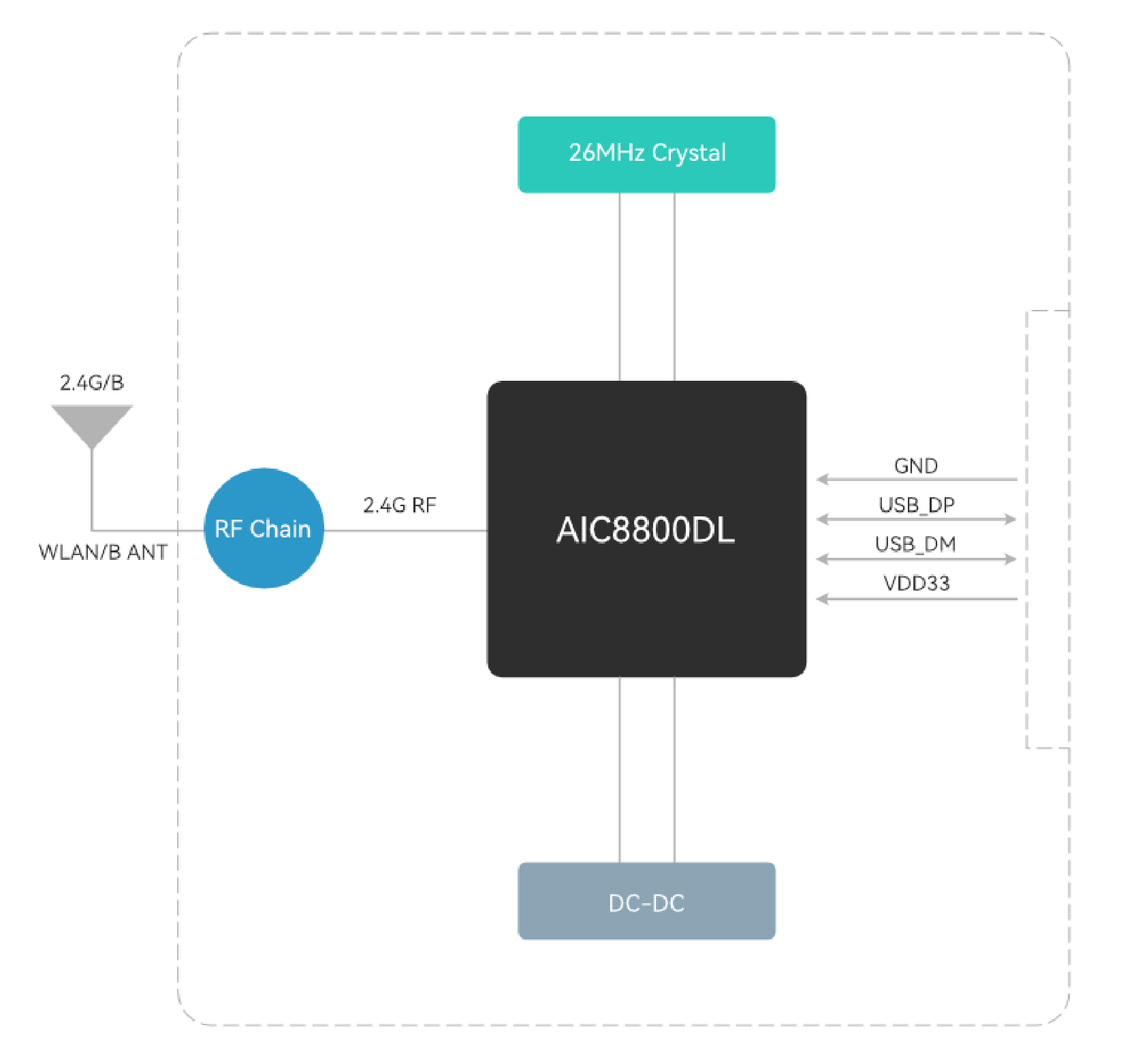

Blokdiagram

Generelle specifikationer

Modulnavn	BL-M8800DU5-L
Chipsæt	AIC8800DL
WLAN standard	IEEE 802.11 b/g/n/ax
BT-specifikation	BLE v5.2
Værtsgrænseflade	USB2.0 til WLAN og Bluetooth
Antenne	IPEX / MHF-1 stik til ekstern WLAN/BT antenne
Dimension	13,0*12,3*2,1 mm (L*B*H)
Strømforsyning	DC 3,3V±0,2V @ 500 mA ( maks.)
Driftstemperatur	-20℃ til +70℃
Drift Fugtighed	10 % til 95 % relativ fugtighed (ikke-kondenserende)

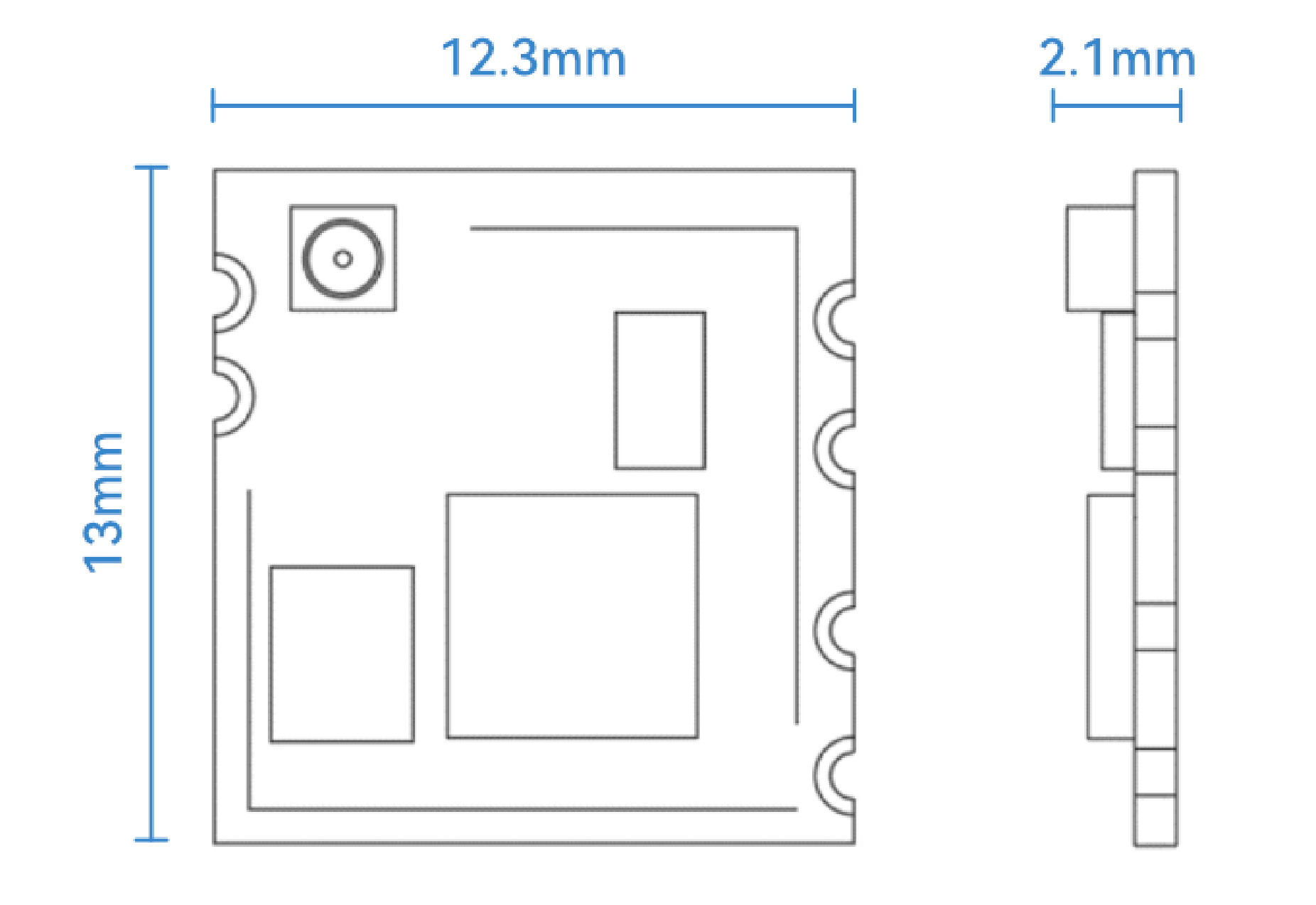

Produktets dimension

Moduldimension: 13,0*12,3*2,1mm(L*B*H; Tolerance: ±0,3mm_L/W, ±0,2mm_H)

IPEX / MHF-1-stikdimension: 2,6*3,0*1,25 mm (L*B*H, Ø2,0mm)

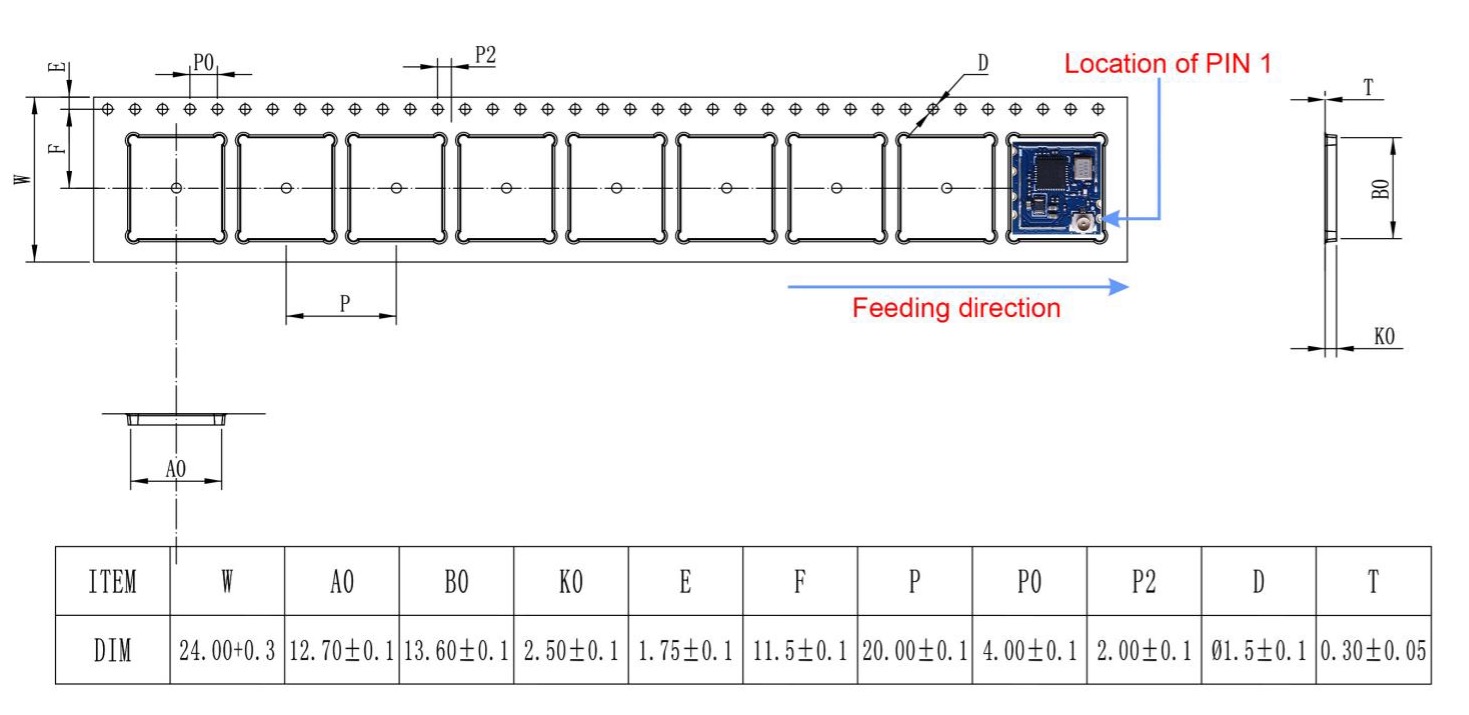

Pakkedimensioner

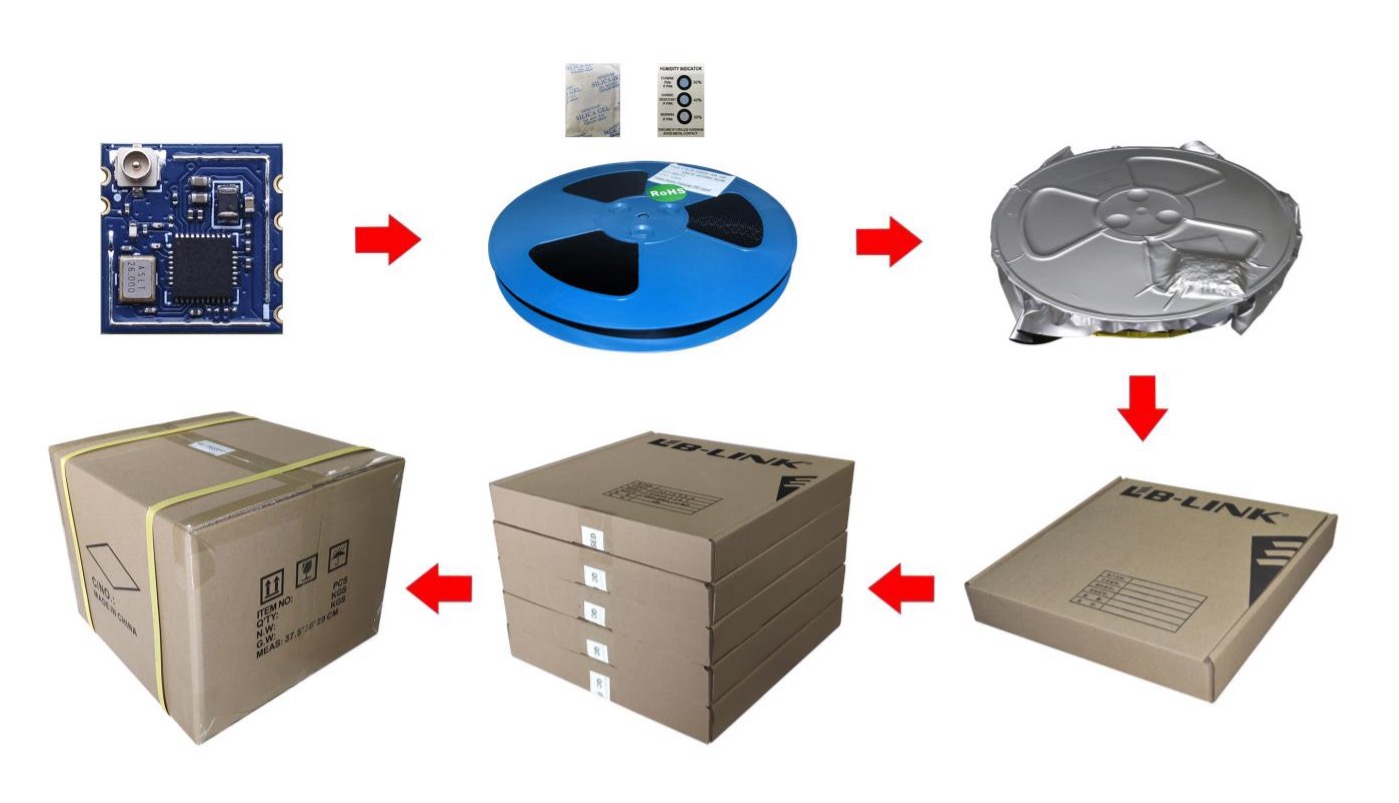

Pakkespecifikation:
1. 1.000 moduler pr. rulle og 5.000 moduler pr. kasse.
2. Yderkassestørrelse: 37,5*36*29cm.
3. Diameteren på den blå miljøvenlige gummiplade er 13 tommer, med en samlet tykkelse på 28 mm

    (med en bredde på 24 mm bærebælte).
4. Læg 1 pakke tørstof (20g) og 1 fugtighedskort i hver antistatisk vakuumpose.
5. Hver karton er pakket med 5 æsker.
