Sissejuhatus

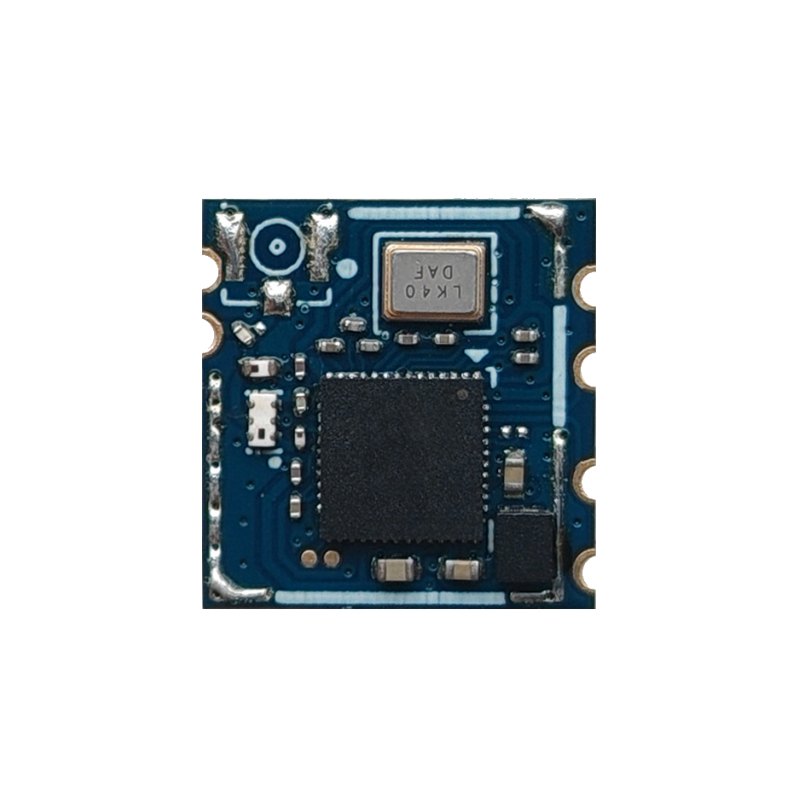

BL-M6621XU1-SH on väga integreeritud kaheribaline WLAN-i ja B v5.4 kombineeritud mooduli alus SWT6621SH-l, mis on ühendatud 2,4G/5G 1T1R WLAN-i ja B/B kaherežiimilise USB-liidesega ühes kiibis. Moodul ühildub IEEE802.11a/b/g/n/ac/ax standardiga ja toetab B v5.4-ga ühilduvat B-d, pakkudes funktsioonirikast traadita ühenduvust kõrgel tasemel, tagades usaldusväärse, kulutõhusa ja suure läbilaskevõime pikema vahemaa tagant.
Omadused
Töösagedus: 2,4-2,4835 GHz, 5,15-5,85 GHz
Ühildub IEEE 802.11a/b/g/n/ac/ax
Traadita ühenduse PHY kiirus võib ulatuda kuni 250 Mbps 20/40 MHz ribalaiusega
Hostiliides on USB2.0
3,3V±0,2V ühekordne toiteallikas
Plokiskeem
Üldised spetsifikatsioonid
Mooduli nimi |
BL-M6621XU1-SH |
Kiibistik |
SWT6621SH |
WLAN-i standardid |
IEEE802.11a/b/g/n/ac/ax |
B Spetsifikatsioon |
B v5.4 |
Hosti liides |
USB2.0 WLAN-i ja Bluetoothi jaoks |
Antenn |
Ühendage välise antenniga läbi poole auguga padja |
Mõõtmed |
13,0*12,3*1,7 mm (P*L*K) |
Toiteallikas |
DC 3,3±0,2V @ 700 mA ( maksimaalne) |
Töötemperatuur |
-20 ℃ kuni +70 ℃ |
Töötamine Niiskus |
10% kuni 95% suhteline niiskus (mittekondenseeruv) |
Toote mõõtmed
Mooduli mõõtmed: 13,0 * 12,3 * 1,7 mm (L*L*K; tolerants: ±0,3 mm_P/L, ±0,2 mm_K)
Pakendi mõõtmed
Pakendi spetsifikatsioon:
1. 1500 moodulit rulli kohta ja 7500 moodulit kasti kohta.
2. Väliskarbi suurus: 37,5*36*29cm.
3. Sinise keskkonnasõbraliku kummiplaadi läbimõõt on 13 tolli, kogupaksusega 28 mm (kanderihma laiusega 24 mm).
4. Pange igasse antistaatilisesse vaakumkotti 1 pakk kuivaine (20g) ja niiskuskaart.
5. Igas karbis on 5 karpi.
