Mini 5G Wi-Fi moodul kaherežiimilise Bluetoothi ja Arduino ühilduvusega
Sissejuhatus

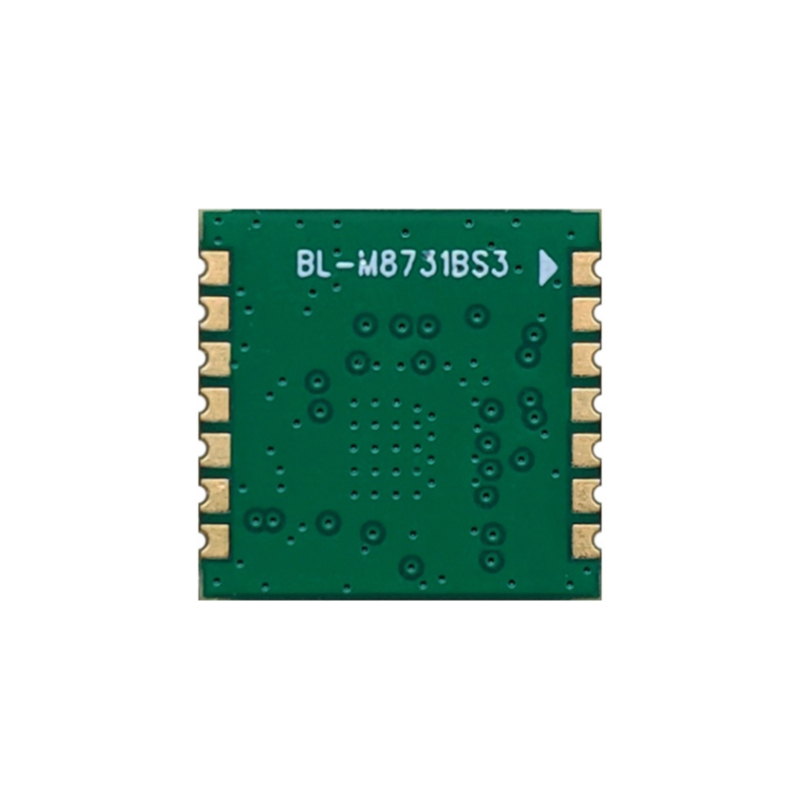

BL-M8731BS3 on kõrgelt integreeritud kaheribaline WLAN-mooduli alus RTL8731BS-CG-l, mis ühendab WLAN-i MAC-i, 1T1R-põhiriba ja raadio ühes kiibis. See ühildub IEEE 802.11a/b/g/n standardiga ja toetab maksimaalset PHY kiirust kuni 150 Mbps. Moodul pakub suurepärast WLAN-i jõudlust ja madalamaid kulusid, mis sobivad ideaalselt traadita võrgurakenduste jaoks, nagu digiboksid, OTT-boksid, projektorid.
Omadused
Töösagedused: 2,4–2,4835 GHz või 5,15–5,85 GHz
Hostiliides: SDIO 2.0 WLAN-i jaoks
IEEE standard: IEEE 802.11a/b/g/n
Traadita ühenduse PHY kiirus võib ulatuda kuni 150 Mbps
Toiteallikas: 3,3 V põhitoide ja 3,3 VI/O toide
Plokiskeem
![图片3]()
Üldised spetsifikatsioonid
Mooduli nimi |
BL-M8731BS3 |
Kiibistik |
RTL8731BS-CG |
WLAN-i standardid |
IEEE802.11 a/b/g/n |
Hosti liides |
SDIO 2.0 WLAN-i jaoks |
Antenn |
Ühendage välise antenniga IPEX / MHF-1 pistiku kaudu |
Mõõtmed |
13,0*13,5*2,1 mm (P*L*K) |
Toiteallikas |
DC 3,3 V±0,2 V @ 600 mA ( maksimaalne) |
Töötemperatuur |
-20 ℃ kuni +70 ℃ |
Töötamine Niiskus |
10% kuni 95% suhteline niiskus (mittekondenseeruv) |
Toote mõõtmed
![图片4]()
Mooduli mõõtmed: 13,0 * 13,5 * 2,1 mm (L*L*K; tolerants: ±0,3 mm_P/L, ±0,2 mm_K)
IPEX / MHF-1 pistiku mõõtmed: 2,6 * 3,0 * 1,25 mm (P * L * K; Ø 2,0 mm)
Pakendi mõõtmed
![图片5]()
![图片6]()
Pakendi spetsifikatsioon:
1. 1000 moodulit rulli kohta ja 5000 moodulit kasti kohta.
2. Väliskarbi suurus: 37,5*36*29cm.
3. Sinise keskkonnasõbraliku kummiplaadi läbimõõt on 13 tolli, kogupaksusega 28 mm (kanderihma laiusega 24 mm).
4. Pange igasse antistaatilisesse vaakumkotti 1 pakk kuivaine (20g) ja 1 niiskuskaart.
5. Igas karbis on 5 karpi.
