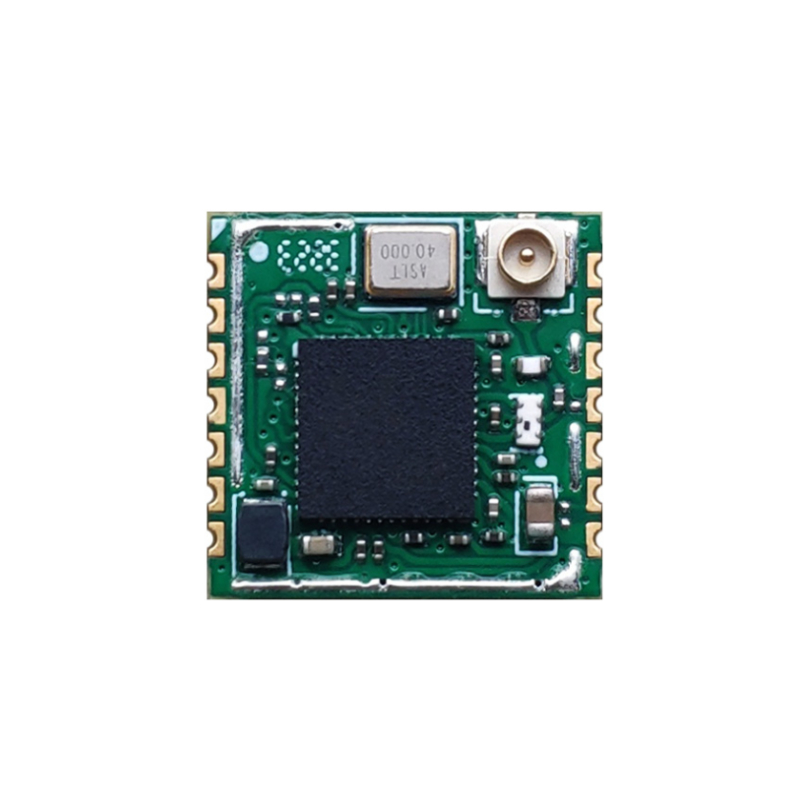

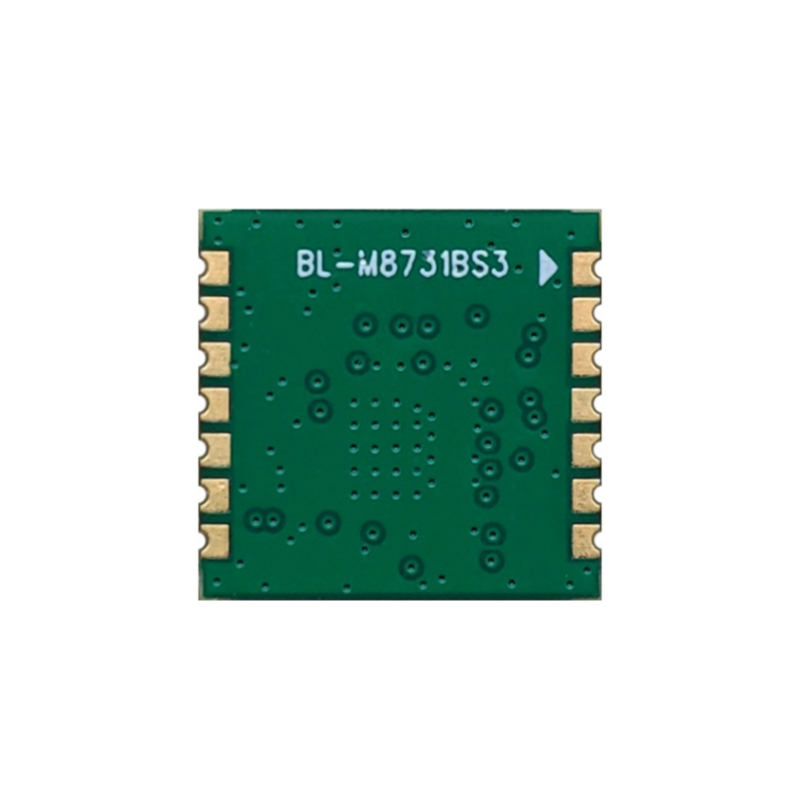

Mini modul Wi-Fi 5G cu Bluetooth Dual-Mode și Compatibilitate Arduino
Introducere
BL-M8731BS3 este o bază de modul WLAN cu bandă duală foarte integrată pe RTL8731BS-CG, care combină WLAN MAC, Banda de bază 1T1R și Radio într-un singur cip. Este compatibil cu standardul IEEE 802.11a/b/g/n și acceptă rata PHY maximă de până la 150 Mbps. Modulul oferă o performanță WLAN excelentă și un cost mai mic, ideal pentru aplicații de rețea fără fir, cum ar fi set-top box-uri, cutii OTT, proiectoare.
Caracteristici
Frecvențe de operare: 2,4~2,4835GHz sau 5,15~5,85GHz
Interfață gazdă: SDIO 2.0 pentru WLAN
Standard IEEE: IEEE 802.11a/b/g/n
Rata PHY wireless poate ajunge până la 150 Mbps
Sursa de alimentare: 3.3V putere principală și 3.3VI/O putere

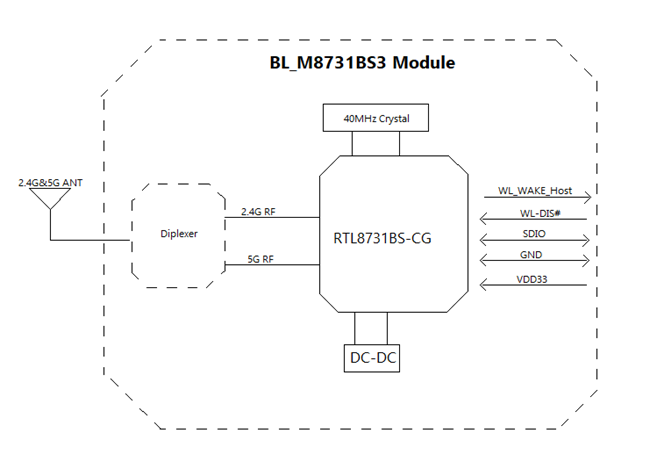

Diagrama bloc
![图片3]()
Specificații generale
Numele modulului |
BL-M8731BS3 |
Chipset |
RTL8731BS-CG |
Standarde WLAN |
IEEE802.11 a/b/g/n |
Interfață gazdă |
SDIO 2.0 pentru WLAN |
Antenă |
Conectați-vă la antena externă prin conectorul IPEX / MHF-1 |
Dimensiune |
13,0*13,5*2,1 mm (L*L*H) |
Alimentare electrică |
DC 3,3 V±0,2 V la 600 mA ( max.) |
Temperatura de funcționare |
-20℃ până la +70℃ |
Umiditate de funcționare |
10% până la 95% RH (fără condensare) |

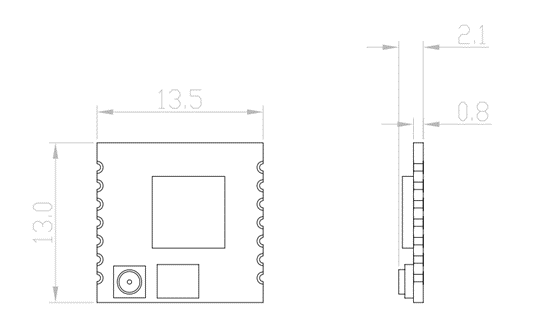

Dimensiunea produsului
![图片4]()
Dimensiunea modulului: 13.0*13.5*2.1mm(L*W*H; Toleranță: ±0.3mm_L/W, ±0.2mm_H)
Dimensiunea conectorului IPEX / MHF-1: 2,6*3,0*1,25 mm (L*W*H; Ø2,0mm)

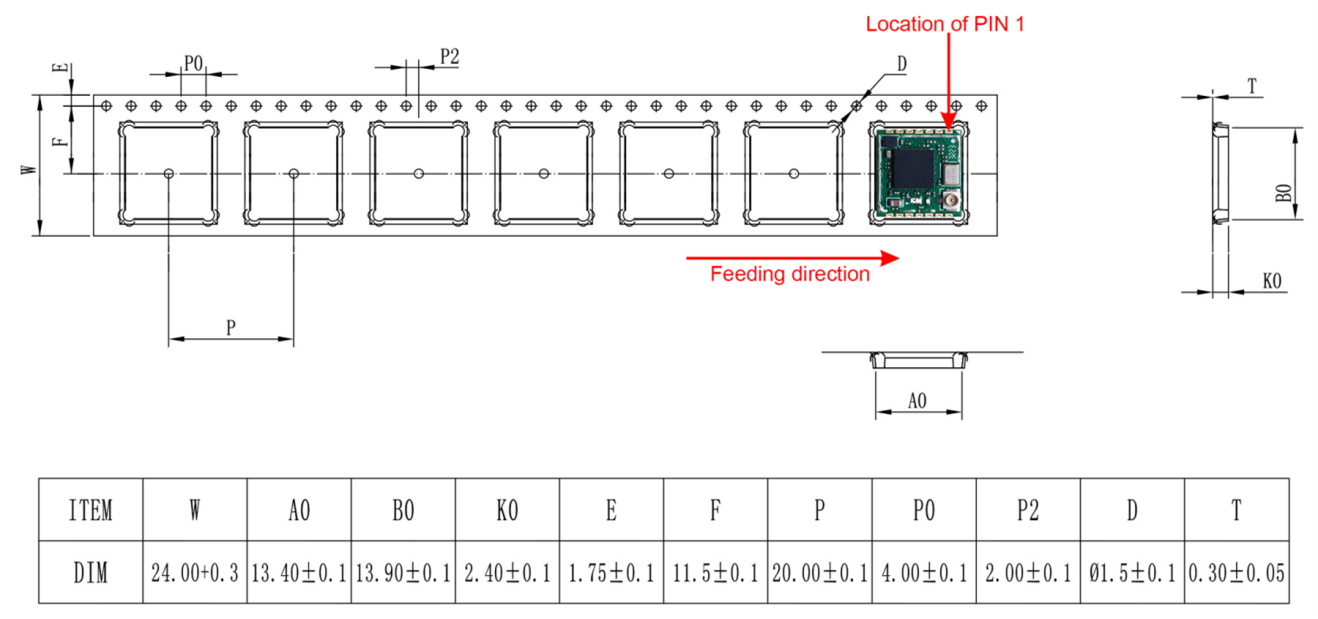

Dimensiuni pachet
![图片5]()
![图片6]()
Specificația pachetului:
1. 1.000 de module pe rolă și 5.000 de module pe cutie.
2. Dimensiunea cutiei exterioare: 37,5*36*29cm.
3. Diametrul plăcii de cauciuc ecologice albastre este de 13 inci, cu o grosime totală de 28 mm (cu o lățime de centură de transport de 24 mm).
4. Puneți 1 pachet de agent uscat (20g) și 1 card de umiditate în fiecare sac de vid antistatic.
5. Fiecare cutie este ambalată cu 5 cutii.
