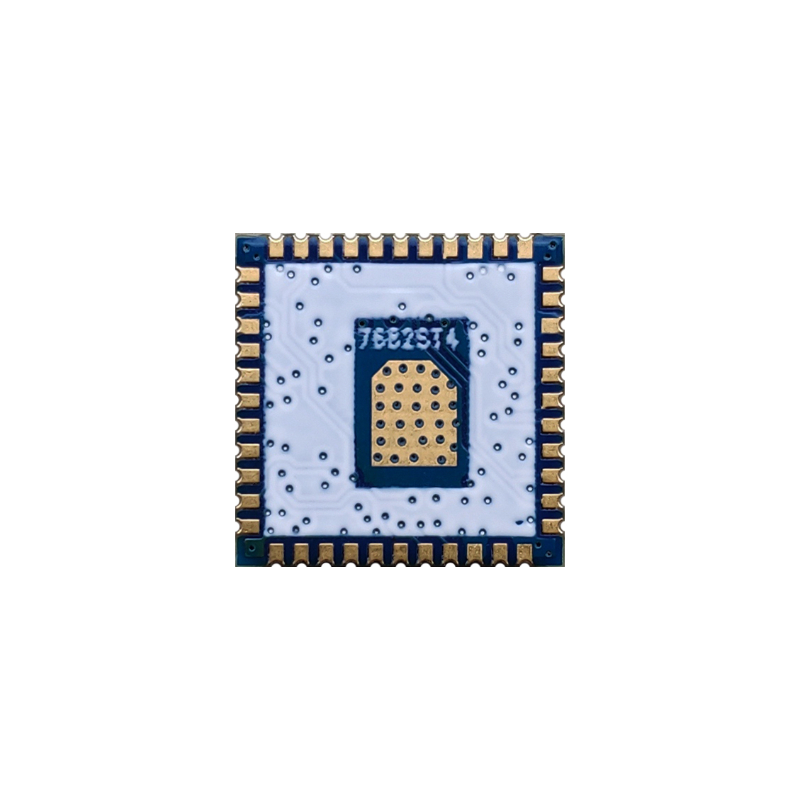

Modúl IoT WiFi M7682ST4 1T1R 802.11b/g/n

Réamhrá

Is modúl an-chomhtháite é BL-M7682ST4 ina bhfuil próiseálaí feidhmchlár, fochóras wifi aonbhanda 1x1 11n ísealchumhachta agus aonad bainistíochta cumhachta.

Áirítear BL-M7682ST4 comhtháite le cuimhne flash 1MB, agus tacaíonn sé le comhéadain lena n-áirítear UART, I2C, SPI, I2S, PWM, SDIO agus ADC.

Tá an raidió 802.11b/g/n, bonnbhanda agus MAC san fhochóras Wi-Fi atá deartha chun riachtanais iarratais ísealchumhachta agus tréchur ard a chomhlíonadh. Tá LAP RISC 32-giotán ann freisin a d'fhéadfadh an próiseálaí feidhmchláir a dhíluchtú go hiomlán.

Gnéithe

• Minicíochtaí Oibriúcháin: 2.4 ~ 2.4835GHz

• Caighdeáin IEEE: IEEE 802.11b/g/n

• Is féidir le ráta sonraí gan sreang suas le 150Mbps a bhaint amach

• Ceangail le haeróg sheachtrach trí pillíní leathphoill

• Soláthar Cumhachta: Príomhsholáthar cumhachta 3.3V±0.2V

Léaráid Bloc

Sonraíochtaí Ginearálta

Ainm an Mhodúil	Modúl BL-M7682ST4 WLAN UART IOT
sliseanna	MT7682MN
Caighdeáin WLAN	IEEE 802.11b/g/n
Comhéadan Óstach	UART
Antenna	Ceangail leis an antenna seachtrach trí pillíní leathphoill
Toise	12*12*2.3mm (L*W*H)
Soláthar Cumhachta	VDD 3.3V±0.2V @ 500 mA (Uasmhéid)
Teocht Oibríocht	-20 ℃ go +70 ℃
Oibríocht Bogthaise	10% go 95% RH (Neamh-Chomhdhlúthú)
ESD	3kv

Toise an Táirge

Toise an mhodúil: 12*12*2.3mm(L*W*H; Caoinfhulaingt: ± 0.15mm)

Toisí Pacáiste

Sonraíocht an phacáiste:

1. 1000 modúl in aghaidh an rolla agus 5,000 modúl in aghaidh an bhosca.

2. Méid bosca seachtrach: 37.5*36*29cm.

3. Tá trastomhas an phláta rubair gorm atá neamhdhíobhálach don chomhshaol 13 orlach, le tiús iomlán 28mm

    (le leithead crios iompair 24mm).

4. Cuir 1 phacáiste gníomhaire tirim (20g) agus cárta taise i ngach mála bhfolús frith-statach.

5. Tá gach cartán pacáilte le 5 bhosca.
