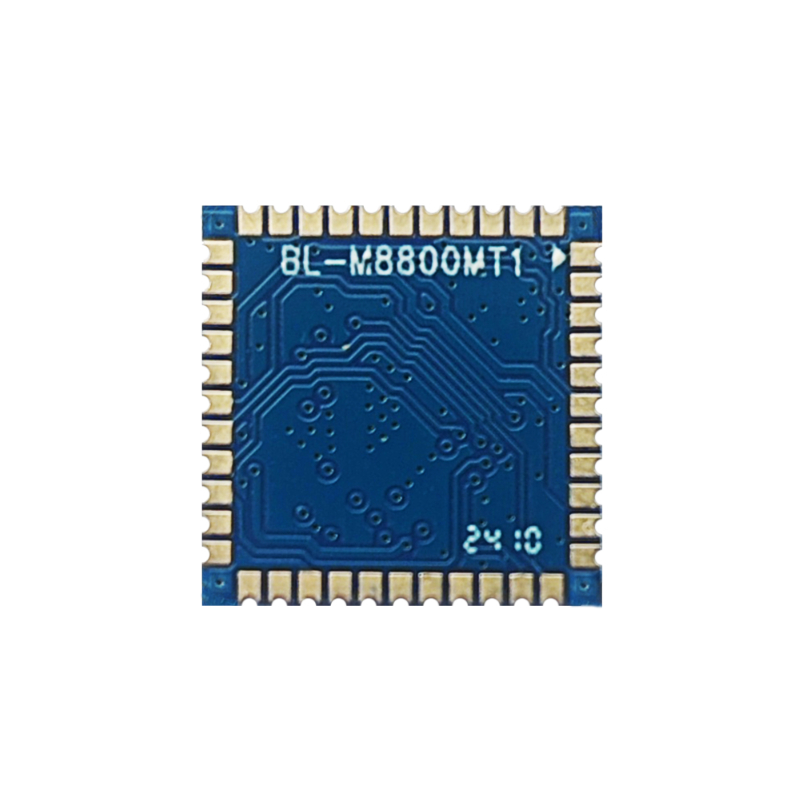

Modúl M8800MT1-40B 1T1R 802.11a/b/g/n/ac/ax WiFi+B5.4

Réamhrá

Is modúl IOT an-chomhtháite é BL-M8800MT1-40B a chomhcheanglaíonn le fochóras WLAN, fochóras Bluetooth, fochóras MCU, fochóras Cuimhne, fochóras PMU, agus go leor bloic feidhme eile le comhéadain fhorimeallacha saibhir. Tá a ghnéithe de mhéid beag, ilfheidhmeanna, ardfheidhmíochta, tomhaltas ísealchumhachta oiriúnach d'iarratais solúbtha Idirlín na rudaí atá bunaithe ar chumarsáid WLAN agus Bluetooth.

Gnéithe

• LAP Cortex-M4F ardfheidhmíochta le MPU agus FPU, minicíocht uasta suas le 240 MHz

• Comhtháite 992KB SRAM, 896KB ROM agus 32Mbits FLASH

• Luasaire criptithe crua-earraí comhtháite AES/HASH

• Tacaíonn sé le comhéadain fhorimeallacha ilphléacsála GPIO, mar SDIO/SPI/USB/UART/I2S/I2C/PWM/ADC

• Minicíocht Oibriúcháin Raidió: 2.4~2.4835GHz agus 5.15~5.85GHz

• Caighdeáin IEEE 802.11a/b/g/n/ac/ax ag luí, le bandaleithead 5/10/20/40MHz ráta 1T1R WLAN PHY suas le 286.8Mbps

• Sonraíocht Croí Bluetooth Comhoiriúnach v2.1+ EDR/4.x/5.3/5.4, tacaíonn sé le hardtoipeolaíochtaí máistir agus sclábhaithe

• Áirítear le PMU comhtháite roinnt rialtóirí, nach dteastaíonn ach príomhchumhacht 3.3V agus soláthar cumhachta 1.8V/3.3VI/O uathu.

Léaráid Bloc

Sonraíochtaí Ginearálta

Ainm an Mhodúil	BL-M8800MT1-40B
sliseanna	AIC8800M40B
Caighdeáin WLAN	IEEE802.11a/b/g/n/ac/ax
Sonraíocht BT	Sonraíocht Croí Bluetooth v5.4/v4.2/v2.1
Comhéadan Óstach	USB le haghaidh WLAN + Bluetooth nó SDIO le haghaidh WLAN & UART le haghaidh Bluetooth
Antenna	Ceangail leis an antenna seachtrach trí eochaircheap leath poll
Toise	12.0*12.0*1.8mm (L*W*H; Caoinfhulaingt: ±0.3mm_L/W, ±0.2mm_H)
Soláthar Cumhachta	Príomhsholáthar cumhachta 3.3V ± 0.2V @ 700mA (Uasmhéid) Soláthar cumhachta 3.3V±0.2V nó 1.8V±0.1VI/O
Teocht Oibríocht	-20 ℃ go +70 ℃
Oibríocht Bogthaise	10% go 95% RH (Neamh-Chomhdhlúthú)

Toise an Táirge

Toise an mhodúil: 12.0 * 12.0 * 1.8mm (L * W * H; Caoinfhulaingt: ± 0.3mm_L / W, ± 0.2mm_H)

Toisí Pacáiste

Sonraíocht an phacáiste:

1. 1,000 modúl in aghaidh an rolla agus 5,000 modúl in aghaidh an bhosca.

2. Méid bosca seachtrach: 37.5*36*29cm.

3. Tá trastomhas an phláta rubair gorm atá neamhdhíobhálach don chomhshaol 13 orlach, le tiús iomlán 28mm

    (le leithead crios iompair 24mm).

4. Cuir 1 phacáiste de ghníomhaire tirim (20g) agus 1 chárta taise i ngach mála bhfolús frith-statach.

5. Tá gach cartán pacáilte le 5 bhosca.
