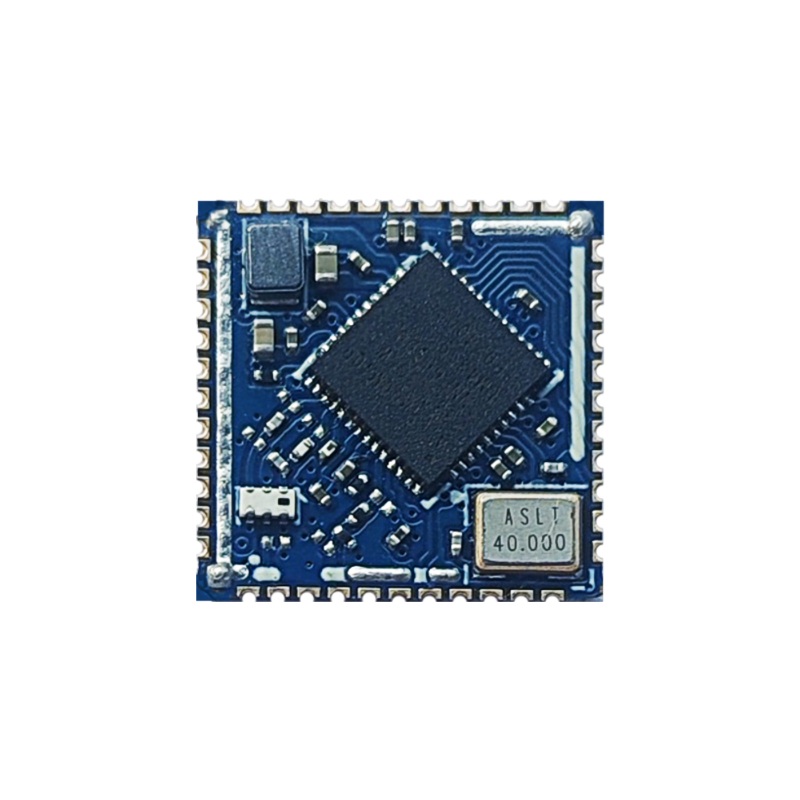

Увођење
БЛ-М8800МТ1-40Б је високо интегрисани ИОТ модул који се комбинује са подсистемом ВЛАН, Блуетоотх подсистем, МЦУ подсистемом, меморијском подсистемом, ПМУ подсистемом и многим другим функционалним блоковима са богатим периферним интерфејсима. Његове карактеристике мале величине, више-функција, високих перформанси, мале потрошње електричне енергије идеалне су за флексибилне примене Интернета ствари заснованих на ВЛАН и Блуетоотх комуникацији.
Карактеристике
Цортек-М4Ф Цортек-М4Ф са МПУ и ФПУ-ом, максимална фреквенција до 240 МХз
Интегрисано 992КБ СРАМ, 896КБ РОМ и 32МБИТС Фласх
Интегрисани хардверски аццелератор Црипто АЕС / Хасх
Подржава Гпио мултиплексирање периферних сучеља, као што су СДИО / СПИ / УСБ / УАРТ / И2С / И2Ц / ПВМ / АДЦ
Радио-радна фреквенција: 2,4 ~ 2.4835ГХз и 5,15 ~ 5.85ГХз
Компатибилни ИЕЕЕ 802.11а / б / г / н / АЦ / АКС стандарди, са 5/10/20 / 40МХз пропусним ширидом 1Т1Р ВЛАН ПХИ брзине до 286,8мбпс
Компатибилна Блуетоотх ЦОРЕ спецификација В2.1 + ЕДР / 4.к / 5.3 / 5.4, подржава напредне мастер и славе топологије
Интегрисани ПМУ укључује неколико регулатора, који захтевају само 3.3В главну снагу и 1,8 В / 3.3ВИ / о напајање

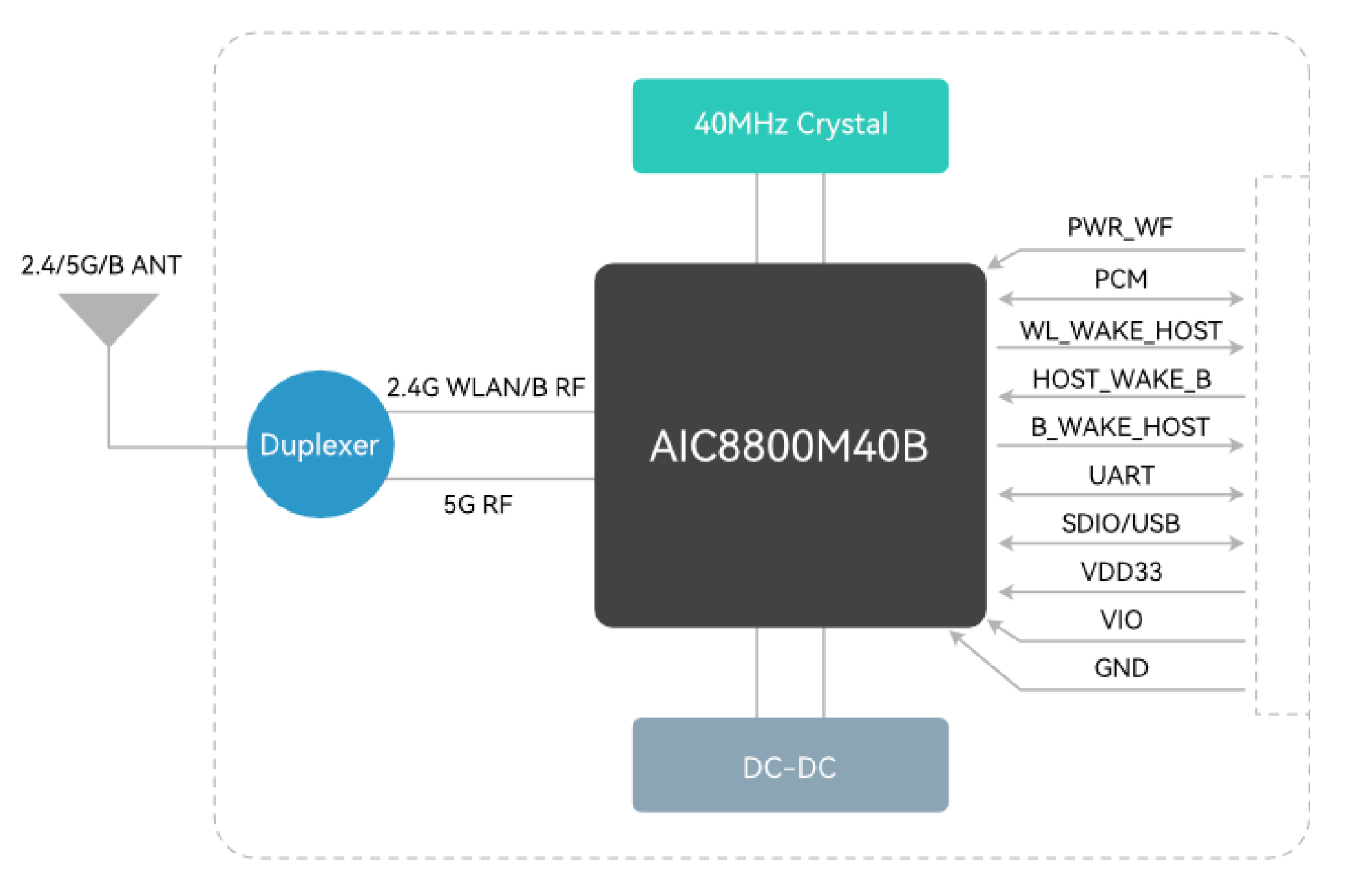

Дијаграм блокаде
Опште спецификације
Име модула | БЛ-М8800МТ1-40Б |
Чипсет | АИЦ8800М40Б |
ВЛАН стандарди | ИЕЕЕ802.11А / Б / Г / Н / АЦ / АКС |
БТ спецификација | Блуетоотх Цоре Спецификација В5.4 / В4.2 / В2.1 |
Интерфејс домаћина | УСБ за ВЛАН + Блуетоотх или СДИО за ВЛАН и УАРТ за Блуетоотх |
Антена | Повежите се на спољну антену кроз јастучић од пола рупе |
Димензија | 12.0 * 12.0 * 1,8 мм (Л * В * Х; Толеранција: ± 0,3 мм_л / В, ± 0,2 мм_х) |
Напајање | 3.3В ± 0.2в Главна напајање @ 700мА (мак) 3.3В ± 0.2В или 1.8В ± 0,1Ви / о напајање |
Температура рада | -20 ℃ до + 70 ℃ |
Влажност рада | 10% до 95% РХ (не-кондензације) |

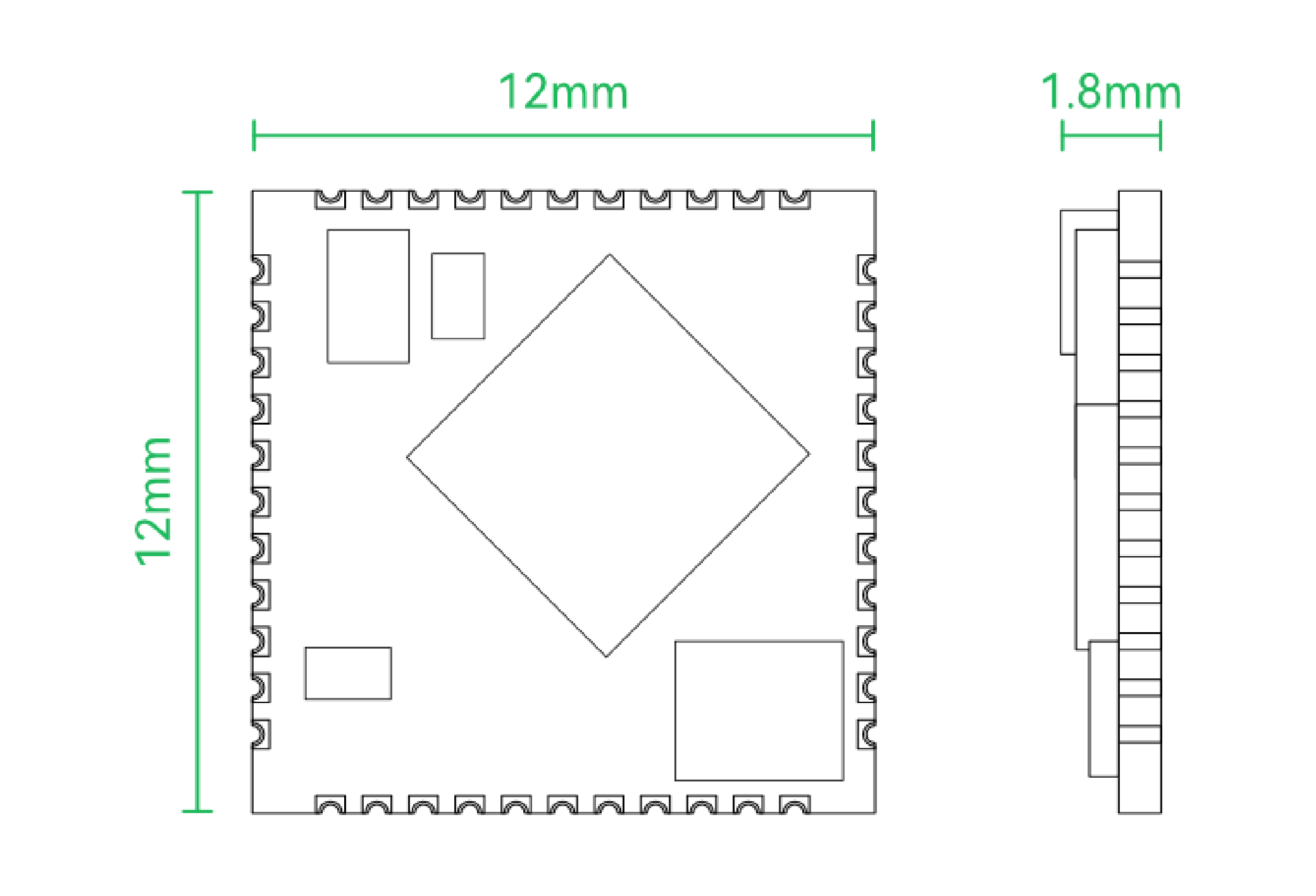

Димензија производа
Димензија модула: 12.0 * 12.0 * 1,8 мм (Л * В * Х; Толеранција: ± 0,3 мм_л / В, ± 0,2мм_Х)

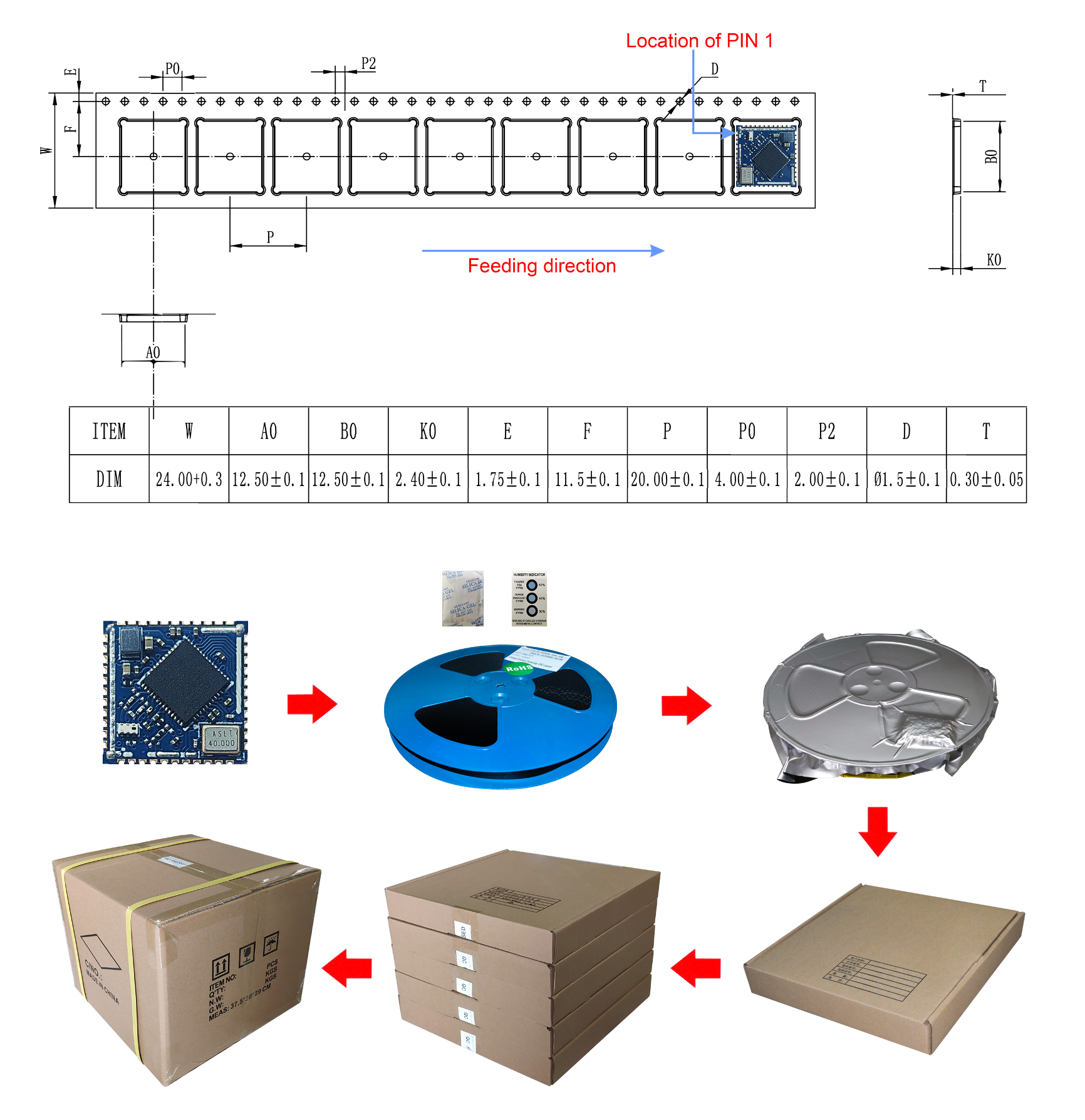

Димензије пакета
Спецификација пакета:
1. 1.000 модула по ролни и 5.000 модула по кутији.
2 Вањска кутија Величина: 37,5 * 36 * 29цм.
3. Пречник плаве гумене плоче прилагођене животне средине је 13 инча, са укупном дебљином 28 мм
(са ширином од 24 мм трака).
4. Ставите 1 паковање сувог агента (20 г) и 1 влажну картицу у сваку антистатичку вакуумску торбу.
5. Свака кутија је упакована са 5 кутија.
