Réamhrá

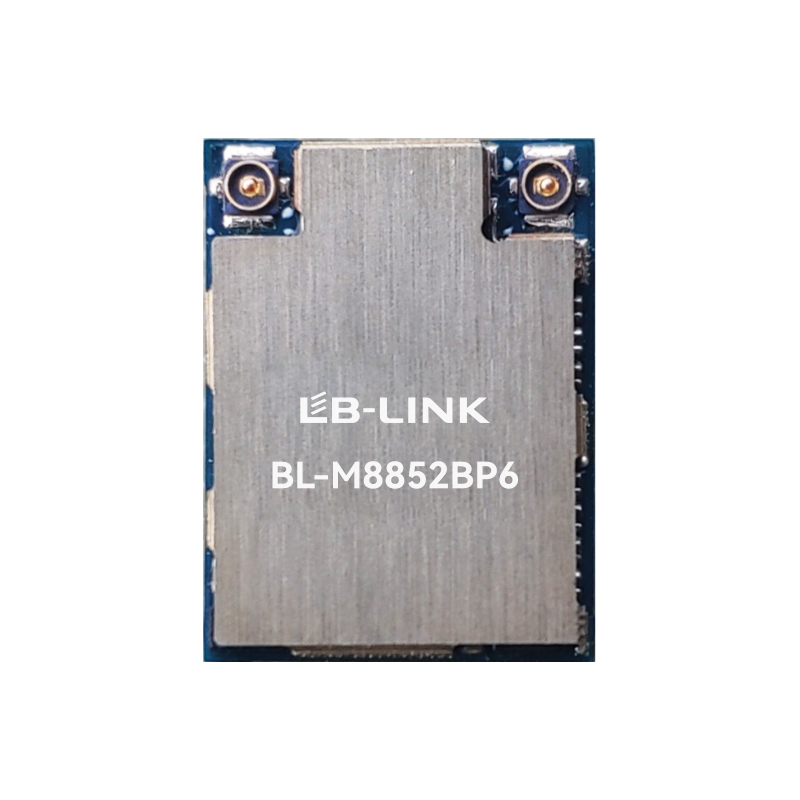

Is modúl dé-bhanna WLAN+Bluetooth Teaglama M.2 1216 an-chomhtháite é BL-M8852BP6. Comhcheanglaíonn sé fochóras WLAN Dual-bhanna 2T2R le rialtóirí comhéadan PCI Express agus fochóras Bluetooth v5.2 le rialtóir comhéadan USB. Tá an modúl seo comhoiriúnach le caighdeán IEEE 802.11 a/b/g/n/ac/ax agus soláthraíonn sé an t-uasráta PHY suas go dtí 1201Mbps, tacaíonn sé le dé-mhodh Bluetooth le v5.2/v4.2/v2.1 comhlíontach. Soláthraíonn an modúl réiteach iomlán le haghaidh feistí comhtháite gan sreang agus Bluetooth ardfheidhmíochta cosúil le ríomhairí glúine, boscaí barr tacair, teilifíseáin chliste, etc.
Gnéithe
M.2 Cineál 1216-S4 Fachtóir Foirme Ultra-Dlúth sádráilte-síos
Minicíocht Oibriúcháin: 2.4~2.4835GHz nó 5.15~5.85GHz
Tacaigh le modh dé-bhanna 2T2R le bandaleithead 20/40/80Mhz
Tacaíocht 802.11ax le OFDMA agus MU-MIMO
Tacaíocht Bluetooth Dual Mód : LE agus BR / EDR comhuaineach
Ceangail le haeróg sheachtrach trí chónaisc MHF4/IPEX4
Léaráid Bloc
Sonraíochtaí Ginearálta
Ainm an Mhodúil |
BL-M8852BP6 |
sliseanna |
RTL8852BE-CG |
Caighdeáin WLAN |
IEEE802.11a/b/g/n/ac/ax |
Sonraíocht BT |
Sonraíocht Croí Bluetooth v5.2/4.2/2.1 |
Comhéadan Óstach |
PCI Express 1.1 le haghaidh WLAN & USB2.0 FS le haghaidh Bluetooth |
Antenna |
Ceangail le haeróga seachtracha trí chónascaire MHF4/IPEX4 (Dhá antennas) |
Toise |
Cineál M.21216-S4: 16*12*1.7mm (L*W*H) |
Soláthar Cumhachta |
DC 3.3V±0.2V@ 1.5A (Uasmhéid Buaic) |
Teocht Oibríocht |
-20 ℃ go +70 ℃ |
Oibríocht Bogthaise |
10% go 95% RH (Neamh-Chomhdhlúthú) |
Toise an Táirge
Toise an mhodúil: 16.0 * 12.0 * 1.7mm (L * W * H; Caoinfhulaingt: ± 0.3mm_L / W, ± 0.2mm_H)
Toise an chónascaire IPEX / MHF-4: 2.0 * 2.0 * 0.6mm (L * W * H, Ø1.5mm)
Toisí Pacáiste
Sonraíocht an phacáiste:
1. 1,500 modúl in aghaidh an rolla agus 7,500 modúl in aghaidh an bhosca.
2. Méid bosca seachtrach: 37.5*36*29cm.
3. Tá trastomhas an phláta rubair gorm atá neamhdhíobhálach don chomhshaol 13 orlach, le tiús iomlán
de 36mm (le leithead crios iompair 32mm).
4. Cuir 1 phacáiste de ghníomhaire tirim (20g) agus cárta taise i ngach mála bhfolús frith-statach.
5. Tá gach cartán pacáilte le 5 bhosca.
