Кіріспе

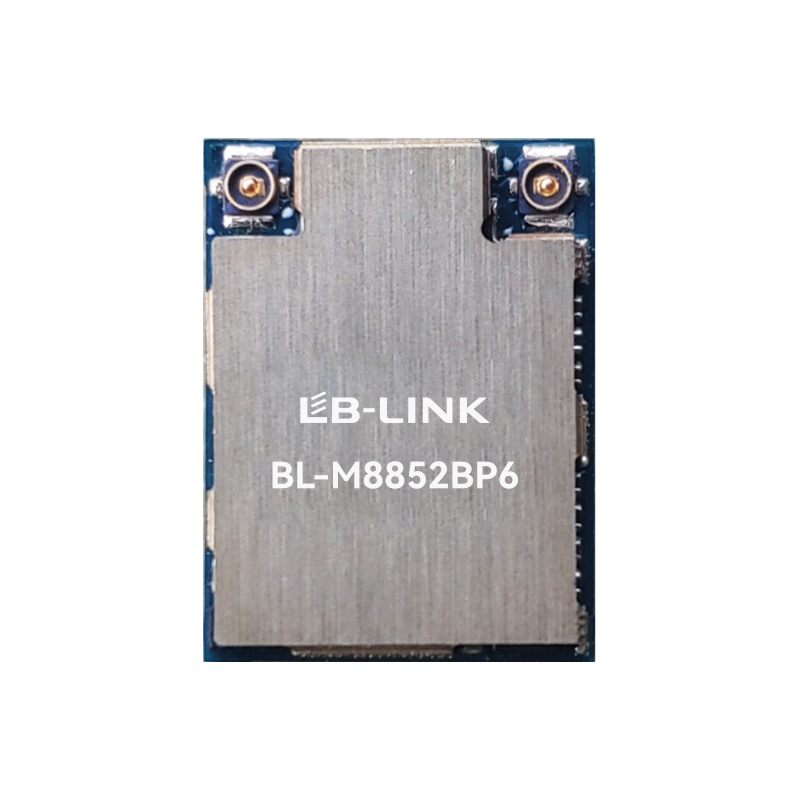

BL-M8852BP6 – жоғары интеграцияланған қос жолақты WLAN+Bluetooth Combo M.2 1216 модулі. Ол 2T2R қос жолақты WLAN ішкі жүйесін PCI Express интерфейс контроллерімен және USB интерфейс контроллері бар Bluetooth v5.2 ішкі жүйесін біріктіреді. Бұл модуль IEEE 802.11 a/b/g/n/ac/ax стандартымен үйлесімді және 1201 Мбит/с дейінгі максималды PHY жылдамдығын қамтамасыз етеді, ол v5.2/v4.2/v2.1 үйлесімді Bluetooth қос режимін қолдайды. Модуль ноутбуктер, приставкалар, смарт теледидарлар және т.б. сияқты жоғары өнімді біріктірілген сымсыз және Bluetooth құрылғылары үшін толық шешімді ұсынады.
Ерекше өзгешеліктері
M.2 түрі 1216-S4 дәнекерленген ультра ықшам пішін факторы
Жұмыс жиілігі: 2,4~2,4835 ГГц немесе 5,15~5,85 ГГц
20/40/80 МГц өткізу қабілеті бар қос жолақты 2T2R режимін қолдау
OFDMA және MU-MIMO көмегімен 802.11ax қолдау
Қос режимді Bluetooth қолдауы: бір уақыттағы LE және BR / EDR
MHF4/IPEX4 қосқыштары арқылы сыртқы антеннаға қосыңыз
Блок-схема
Жалпы сипаттамалар
Модуль атауы |
BL-M8852BP6 |
Чипсет |
RTL8852BE-CG |
WLAN стандарттары |
IEEE802.11a/b/g/n/ac/ax |
BT спецификациясы |
Bluetooth негізгі сипаттамасы v5.2/4.2/2.1 |
Хост интерфейсі |
PCI Express 1.1 WLAN үшін және Bluetooth үшін USB2.0 FS |
Антенна |
қосылу (екі антенна) MHF4/IPEX4 қосқышы арқылы сыртқы антенналарға |
Өлшем |
M.2 Type1216-S4: 16*12*1,7мм (L*W*H) |
Нәр беруші |
Тұрақты ток 3,3В±0,2В@ 1,5А (Максималды шың) |
Жұмыс температурасы |
-20℃-тан +70℃ дейін |
Жұмыс ылғалдылығы |
10% - 95% RH (конденсацияланбайтын) |

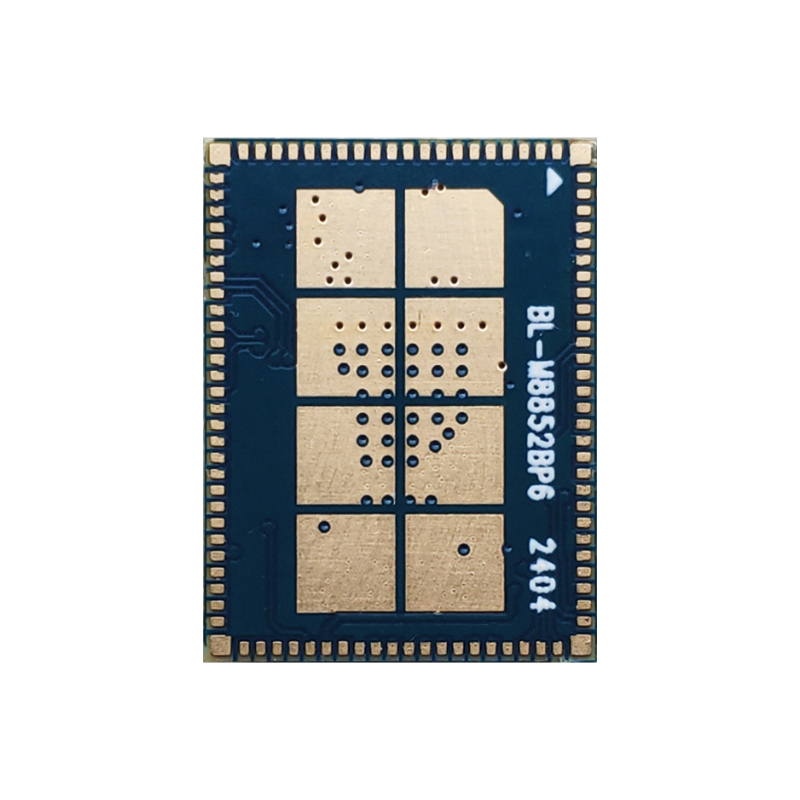

Өнім өлшемі
Модуль өлшемі: 16,0*12,0*1,7мм(L*W*H; Төзімділік: ±0.3mm_L/W, ±0.2mm_H)
IPEX / MHF-4 қосқышының өлшемі: 2,0*2,0*0,6 мм (L*W*H, Ø1,5мм)

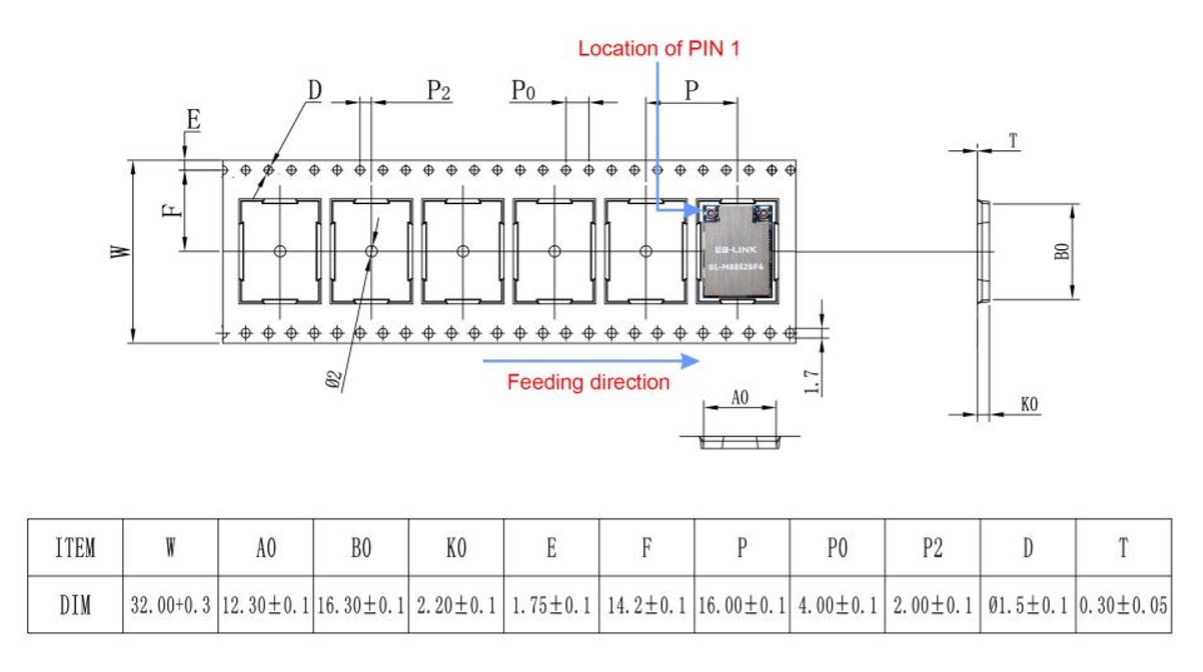

Пакет өлшемдері
Пакет сипаттамасы:
1. Әр орамға 1500 модуль және қорапқа 7500 модуль.
2. Сыртқы қорап өлшемі: 37,5*36*29см.
3. Көгілдір қоршаған ортаға зиянсыз резеңке пластинаның диаметрі 13 дюйм, жалпы қалыңдығы
36 мм (ені 32 мм тасымалдау белдігімен).
4. Әрбір антистатикалық вакуумдық пакетке 1 қаптама құрғақ агент (20 г) және ылғалдылық картасын салыңыз.
5. Әр қорап 5 қораппен оралған.
