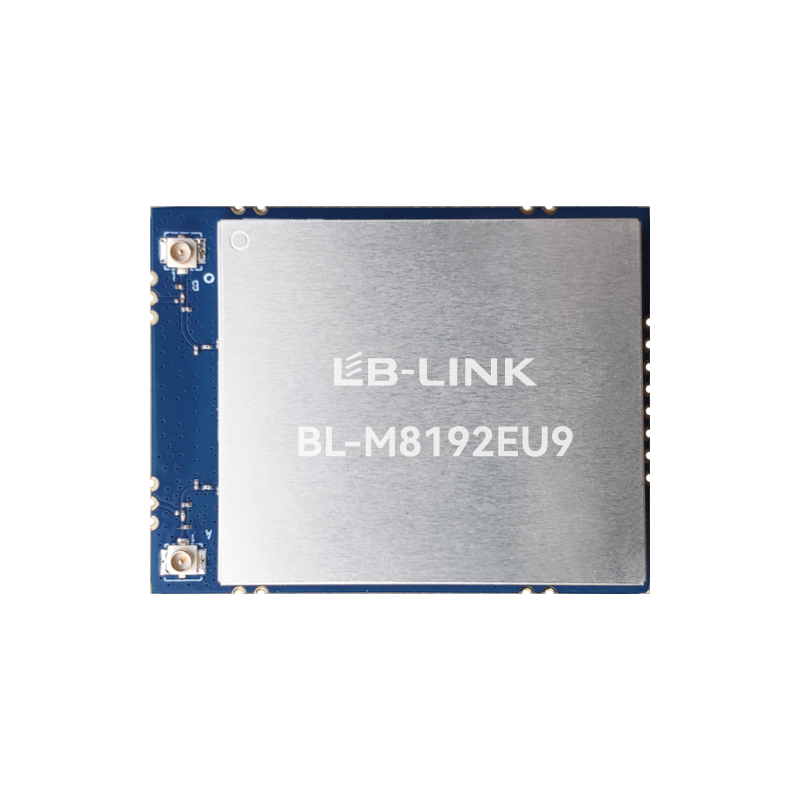

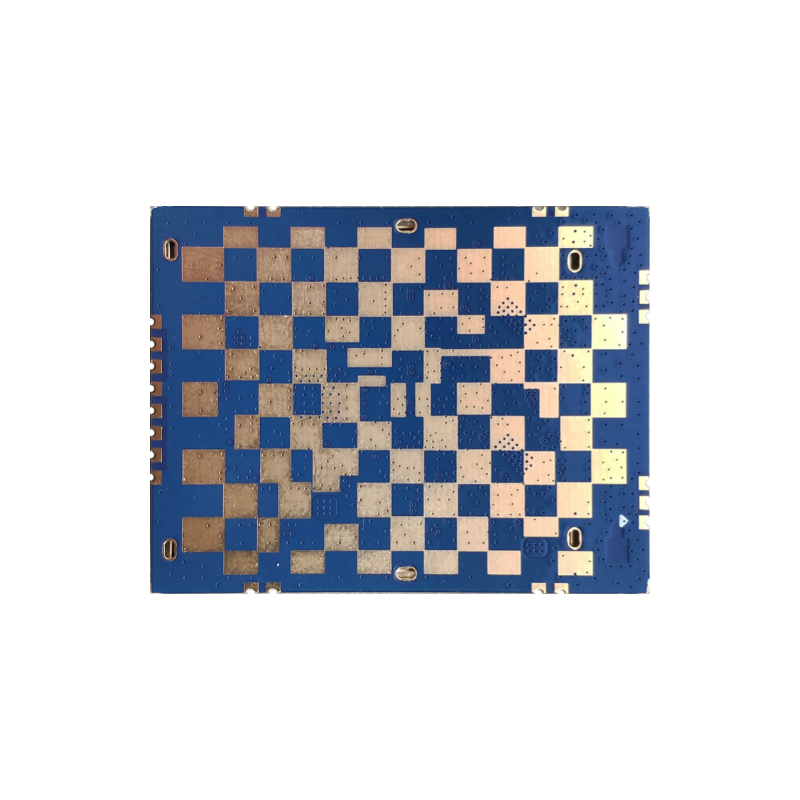

M8192EU9 2T2R 802.11b/g/n WiFi modul

Dual Band 2.4G Wi-Fi modul visokih performansi s bežičnim povezivanjem za solarni pretvarač

Uvod

BL-M8192EU9 modul je WLAN modul velike snage s USB2.0 sučeljem baziran na Realtek RTL8192EU-VP-CG čipsetu. Ovaj modul kompatibilan je sa standardom IEEE 802.11b/g/n i pruža maksimalnu PHY brzinu do 300Mbps. Ima ugrađen FEM velike snage za značajno povećanje WLAN komunikacijske udaljenosti, idealan za dalekometne aplikacije bežičnog video prijenosa IP kamera i UAV-ova.

Značajke

Radna frekvencija: 2,4 ~ 2,4835 GHz

Podržava IEEE 802.11n 2x2 MIMO s propusnošću od 20/40MHz i maksimalnom PHY brzinom do 300Mbps

Podržava WEP / WPA / WPA2 WLAN sigurnost

Podržava STA i Soft-AP način rada

Ugrađeni FEM velike snage za prijenos na velike udaljenosti

Jedan DC5V±0.25V ulaz za napajanje

Paket oblika 45*35*3,5 mm LCC+LGA

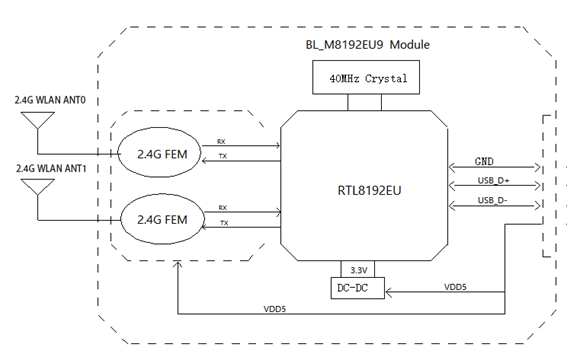

Dijagram bloka

Opće specifikacije

Naziv modula	BL-M8192EU9
Čipset	RTL8192EU-VP-CG
WLAN Standard	IEEE 802.11 b/g/n
Host sučelje	USB 2.0
Antena	IPEX / MHF-1 konektori za vanjsku antenu
Dimenzija	45*35*3,5 mm (D*Š*V)
Napajanje	DC 5,0 V±0,25 V @ 1800 mA ( vršno)
Potrošnja	<9W
Platforma za podršku vozaču	Linux: podrška Kernel 2.6.18~5.10(32&64Bit)
Radna temperatura	-20 ℃ do +50 ℃
Vlažnost rada	10% do 95% RH (nekondencije)

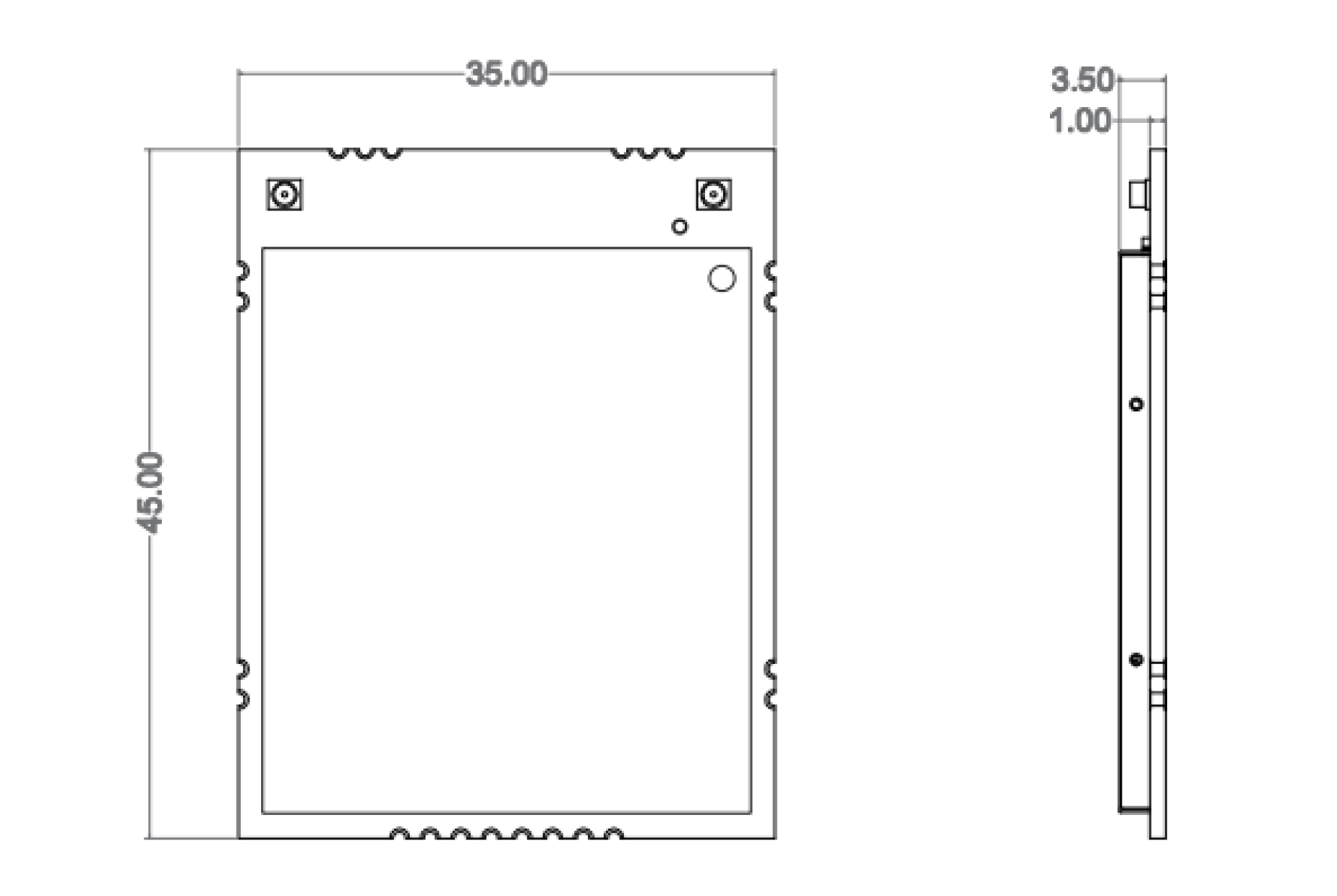

Dimenzija proizvoda

Dimenzija modula: 45*35*3,5 mm (D*Š*V; Tolerancija: ±0,15 mm)

Dimenzija konektora IPEX / MHF-1: 2,6*3,0*1,2 mm (D*Š*V, Ø2,0 mm)

Dimenzije paketa

Specifikacija paketa:

1. 24 modula po blister ploči i 264 modula po kutiji.

2. Blister je povezan žičanom membranom i stavljen u antistatičku vakuumsku vrećicu.

3. Stavite 1 vrećicu suhih kuglica (20 g) i 1 PC karticu za vlaženje u svaku antistatičku vakuumsku vrećicu.

4. Veličina vanjske kutije je 35,2*21,5*15,5 cm.
