WiFi modul male snage od 3,3 V za energetski učinkovite veze s prijenosnim računalima
Uvod

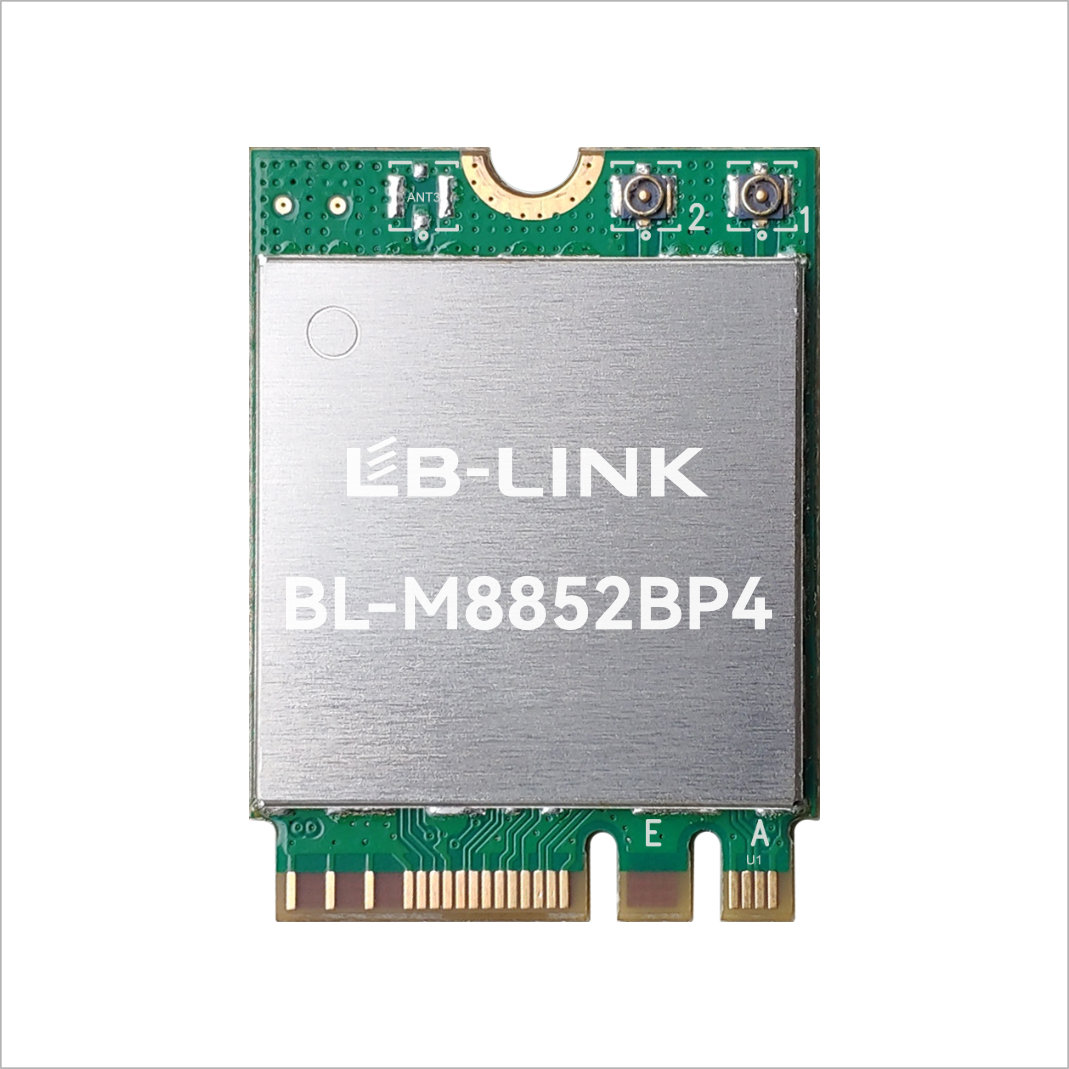

BL-M8852BP4 je visoko integrirana Dual-band WLAN+Bluetooth-kompatibilna Combo M.2 kartica. Kombinira 2T2R Dual-band WLAN podsustav s kontrolerima PCI Express sučelja i Bluetooth v5.2 podsustav s kontrolerom USB sučelja. Ova kartica kompatibilna je sa standardom IEEE 802.11 a/b/g/n/ac/ax i pruža maksimalnu PHY brzinu do 1201Mbps, podržava dvostruki način rada Bluetooth s kompatibilnošću v5.2/v4.2/v2.1. Kartica pruža cjelovito rješenje za integrirane bežične i Bluetooth uređaje visokih performansi kao što su prijenosna računala, set-top box uređaji, pametni televizori itd.
Značajke
M.2 tip 2230 S2 ključ A+E kartica
Radne frekvencije: 2,4~2,4835GHz ili 5,15~5,85GHz
Podržava dvopojasni 2T2R način rada s propusnošću od 20/40/80 Mhz
Podržava 802.11ax s OFDMA i MU-MIMO
Podrška za Bluetooth u dvostrukom načinu rada: Istovremeni LE i BR/EDR
Spojite se na vanjsku antenu preko MHF4/IPEX4 konektora

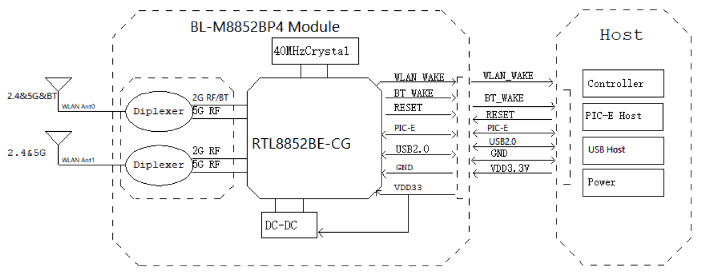

Blok dijagram
Opće specifikacije
Naziv kartice |
BL-M8852BP4 |
Čipset |
RTL8852BE-CG |
WLAN standardi |
IEEE802.11a/b/g/n/ac/ax |
BT specifikacija |
Bluetooth Core Specification v5.2/4.2/2.1 |
Host sučelje |
PCI Express 1.1 za WLAN & USB2.0 FS za Bluetooth |
Antena |
Povežite se s vanjskom antenom putem MHF4/IPEX4 konektora (dvije antene) |
Dimenzija |
M.2 tip 2230 priključna kartica: 30*22*2,15 mm (D*Š*V) |
Napajanje |
DC 3,3 V±0,2 V @ 1,5 A (maks.) |
Radna temperatura |
-20 ℃ do +70 ℃ |
Vlažnost rada |
10% do 95% RH (bez kondenzacije) |

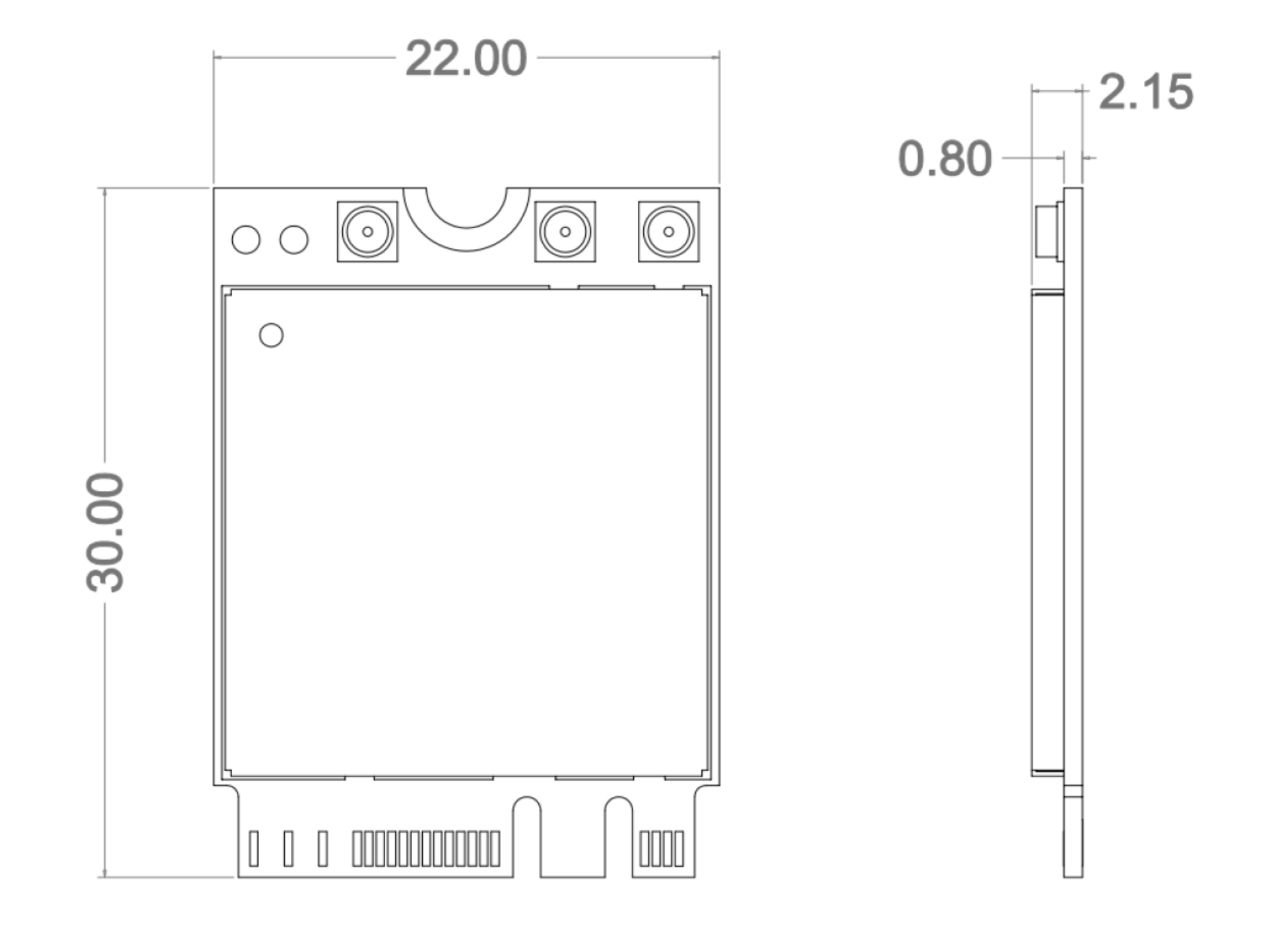

Dimenzija proizvoda
Dimenzija kartice: 30,0*22,0*2,15 mm (D*Š*V; Tolerancija: ±0,15 mm)
Dimenzija konektora IPEX / MHF-4: 2,0*2,0*0,6 mm (D*Š*V, Ø1,5 mm)

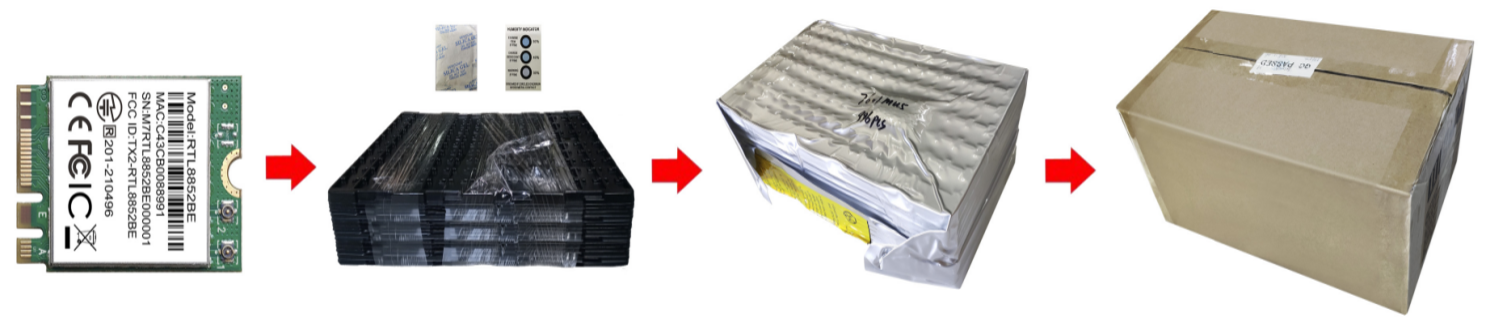

Dimenzije paketa
Specifikacija paketa:
1. 35 kartica po blister ploči i 700 kartica po kutiji.
2. Blister je povezan žičanom membranom i stavljen u antistatičku vakuumsku vrećicu.
3. Stavite 1 vrećicu suhih kuglica (20 g) u svaku antistatičku vakuumsku vrećicu. 1 kom kartica za vlažnost s 3 točke.
4. Veličina vanjske kutije je 35,2*21,5*15,5 cm.
