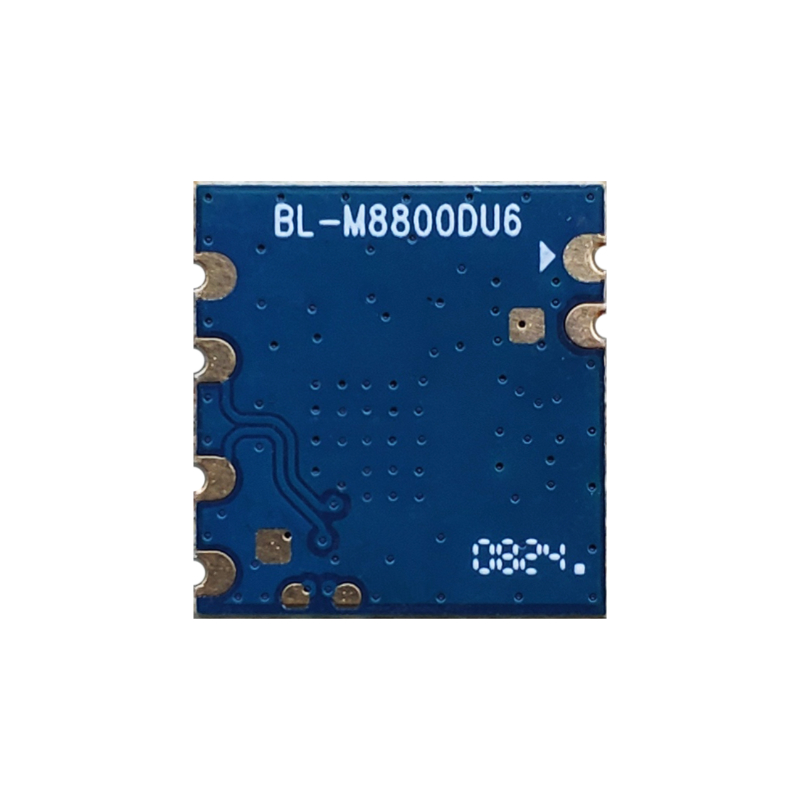

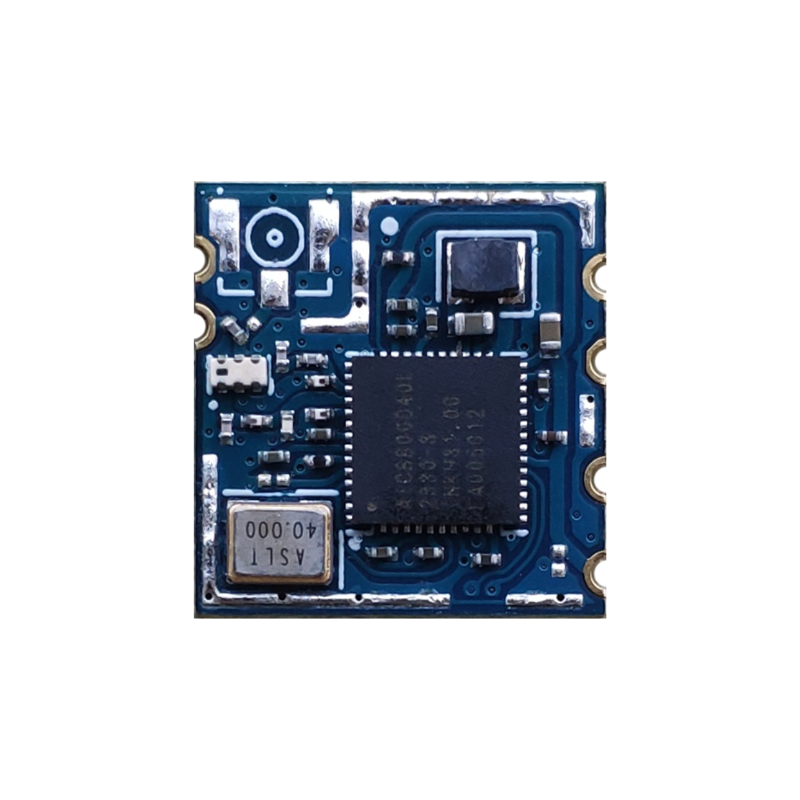

M8800DU6-40 1T1R 802.11a/b/g/n/ac/ax WiFi 6+B5.4 մոդուլ

USB 2.0 միացված WiFi մոդուլ գերարագ համակարգչի ինտերնետ հասանելիության համար

Ներածություն

BL-M8800DU6-40-ը բարձր ինտեգրված երկշերտ WLAN+Bluetooth Combo մոդուլ է: Այն համատեղում է 1T1R Dual-band WLAN ենթահամակարգը և Bluetooth v5.4 ենթահամակարգը: Այս մոդուլը համատեղելի է IEEE 802.11 a/b/g/n/ac/ax ստանդարտով և ապահովում է PHY-ի առավելագույն արագություն մինչև 287 Մբիթ/վրկ, այն աջակցում է BT/BLE երկակի ռեժիմ՝ BT v5.4/v4.2/v2.1 համապատասխանությամբ՝ առաջարկելով հարուստ գործառույթներով անլար միացում բարձր չափանիշներով և ապահովելով հուսալի, բարձր ծախսերի շնորհիվ երկարաձգված հուսալի, բարձր ծախսերի միջոցով:

Առանձնահատկություններ

Գործող հաճախականություններ՝ 2.4 ~ 2.4835 ԳՀց կամ 5.15 ~ 5.85 ԳՀց

Անլար PHY արագությունը կարող է հասնել մինչև 287 Մբիթ/վրկ 20/40 ՄՀց թողունակությամբ

Հյուրընկալող միջերեսը USB2.0 է

Միաժամանակ աջակցեք STA, AP, WLAN Direct ռեժիմներին

Աջակցեք BT Classic / BT Low Energy երկակի ռեժիմին

Բլոկ դիագրամ

Ընդհանուր բնութագրեր

Մոդուլի անվանումը	BL-M8800DU6-40
Չիպսեթ	AIC8800D40
WLAN ստանդարտներ	IEEE802.11a/b/g/n/ac/ax
Հյուրընկալող միջերես	USB2.0 WLAN և Bluetooth-ի համար
Անտենա	Միացրեք արտաքին ալեհավաքին կիսափոս պահոցի միջոցով
Չափս	13.0*12.3*1.8 մմ (L*W*H; Հանդուրժողականություն՝ ±0.3mm_L/W, ±0.2mm_H)
Էլեկտրամատակարարում	3.3V±0.2V հիմնական սնուցման աղբյուր @700mA (Max)
Գործողության ջերմաստիճանը	-20℃-ից +70℃
Գործողության խոնավություն	10% -ից 95% RH (ոչ խտացնող)

Ապրանքի չափը

Մոդուլի չափսը՝ 13.0*12.3*1.8 մմ (L*W*H; Հանդուրժողականություն՝ ±0.3mm_L/W, ±0.2mm_H)

Փաթեթի չափսերը

Փաթեթի հստակեցում.

1. 1000 մոդուլ մեկ ռուլետի համար և 5000 մոդուլ մեկ տուփի համար:

2. Արտաքին տուփի չափսը՝ 37.5*36*29սմ։

3. Կապույտ շրջակա միջավայրի համար հարմար ռետինե ափսեի տրամագիծը 13 դյույմ է, ընդհանուր հաստությունը 28 մմ է

    (24 մմ լայնությամբ կրող գոտի):

4. Յուրաքանչյուր հակաստատիկ վակուումային պարկի մեջ դրեք 1 փաթեթ չոր նյութ (20 գ) և 1 խոնավության քարտ:
