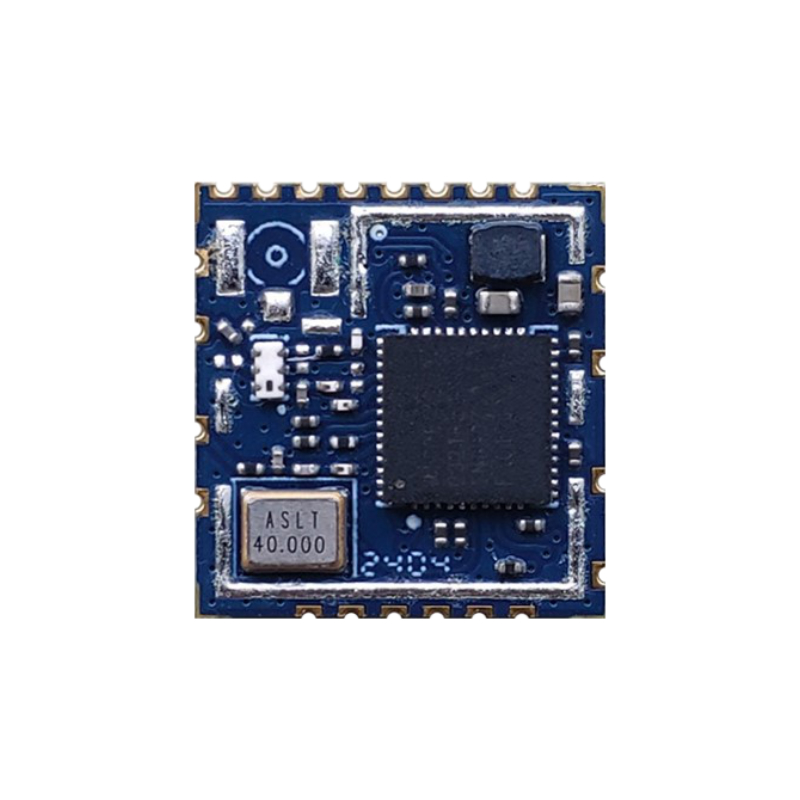

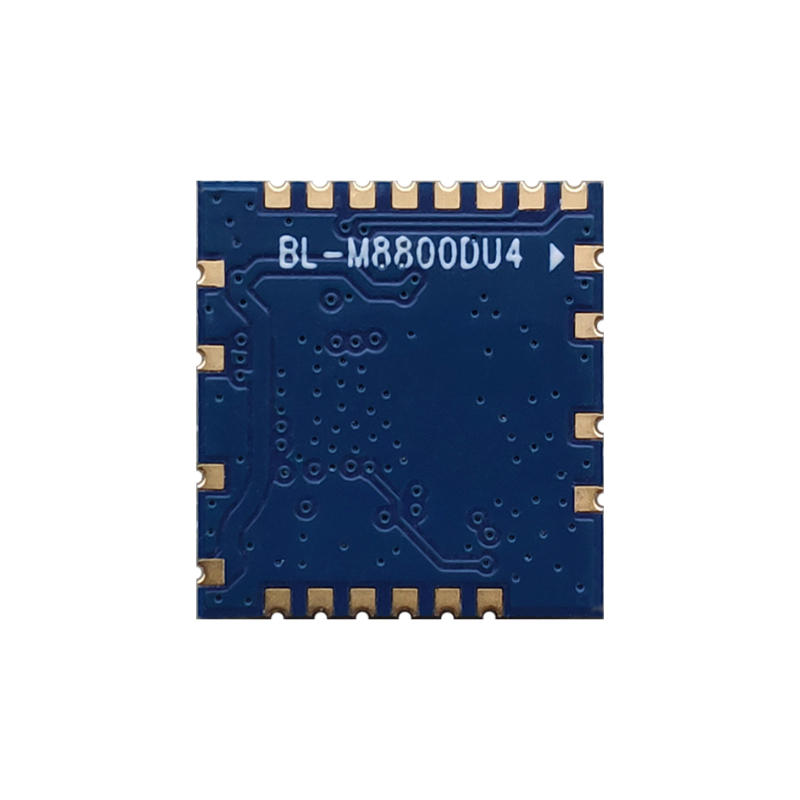

M8800DU4-40 1T1R 802.11a/b/g/n/ac/ax WiFi+B5.4 Modul

Modul WiFi Bluetooth berkemampuan 1T1R untuk Jaringan Laptop yang Ditingkatkan

Perkenalan

BL-M8800DU4-40 adalah modul Kombo WLAN+Bluetooth v5.4 Dual-band yang sangat terintegrasi. Ini menggabungkan subsistem WLAN Dual-band 1T1R dan subsistem Bluetooth v5.4. Modul ini kompatibel dengan standar IEEE 802.11 a/b/g/n/ac/ax dan memberikan kecepatan PHY maksimum hingga 287Mbps, mendukung mode ganda BT/BLE dengan kepatuhan BT v5.4/v4.2/v2.1, menawarkan konektivitas nirkabel kaya fitur dengan standar tinggi, dan memberikan throughput tinggi yang andal, hemat biaya, dan jarak jauh.

Fitur

Frekuensi Operasi: 2.4 ~ 2.4835GHz atau 5.15 ~ 5.85GHz

Kecepatan PHY nirkabel dapat mencapai hingga 287Mbps dengan bandwidth 20/40MHz

Antarmuka host adalah USB2.0

Mendukung mode STA, AP, WLAN Direct secara bersamaan

Mendukung mode ganda BT Klasik / BT Energi Rendah

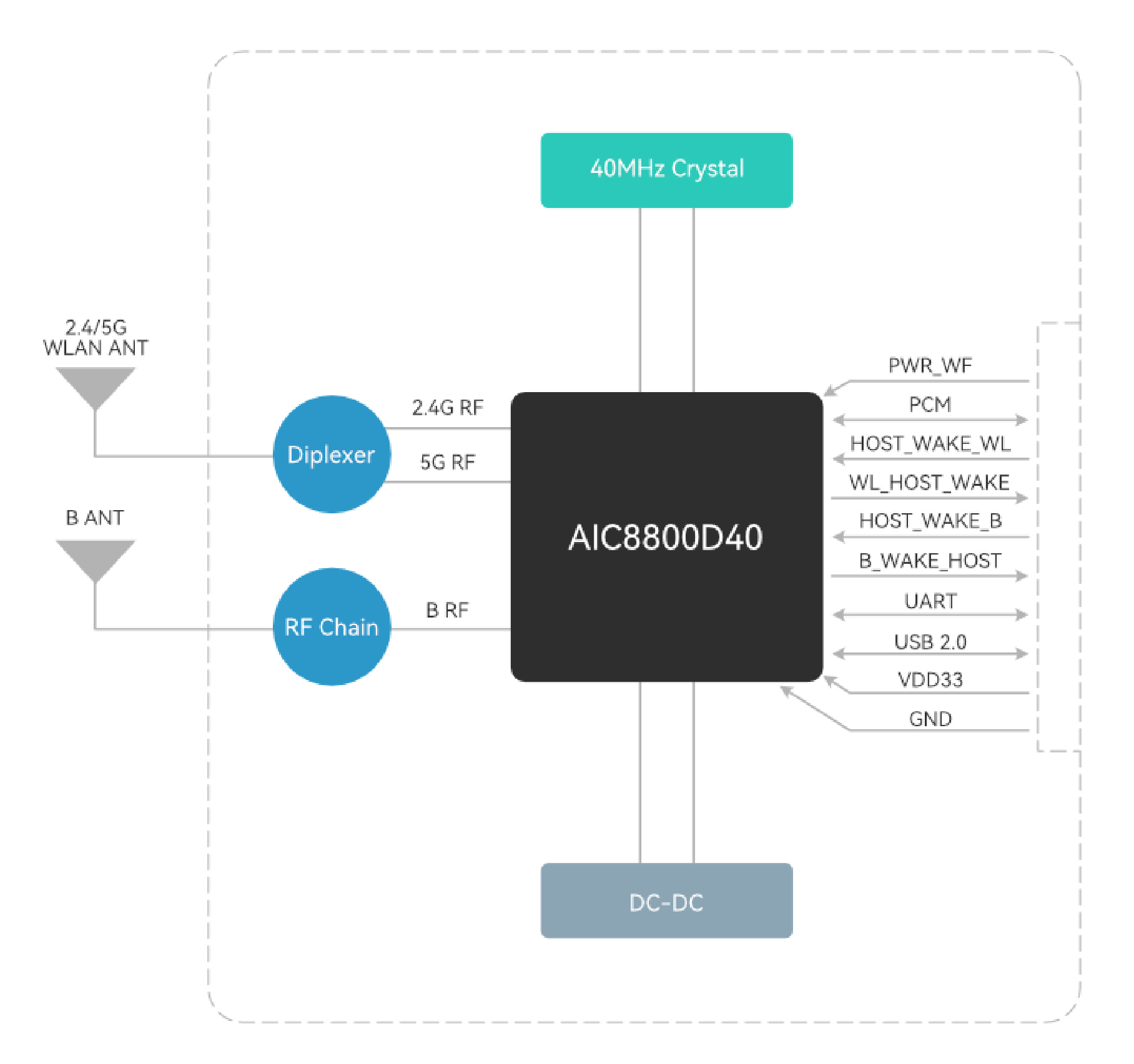

Diagram blok

Spesifikasi Umum

Nama Modul	BL-M8800DU4-40
Chipset	AIC8800D40
Standar WLAN	IEEE802.11a/b/g/n/ac/ax
Spesifikasi BT	Spesifikasi Inti Bluetooth v5.4/v4.2/v2.1
Antarmuka host	USB2.0 untuk Wlan & Bluetooth
Antena	Hubungkan ke antena eksternal melalui bantalan setengah lubang
Dimensi	12,9*12,2*1,8mm (L*W*H; Toleransi: ±0,3mm_L/W, ±0,2mm_H)
Catu Daya	Catu daya utama 3,3V±0,2V @700mA (Maks)
Suhu Operasi	-20 ℃ hingga +70 ℃
Kelembaban operasi	10% hingga 95% RH (non-kondensasi)

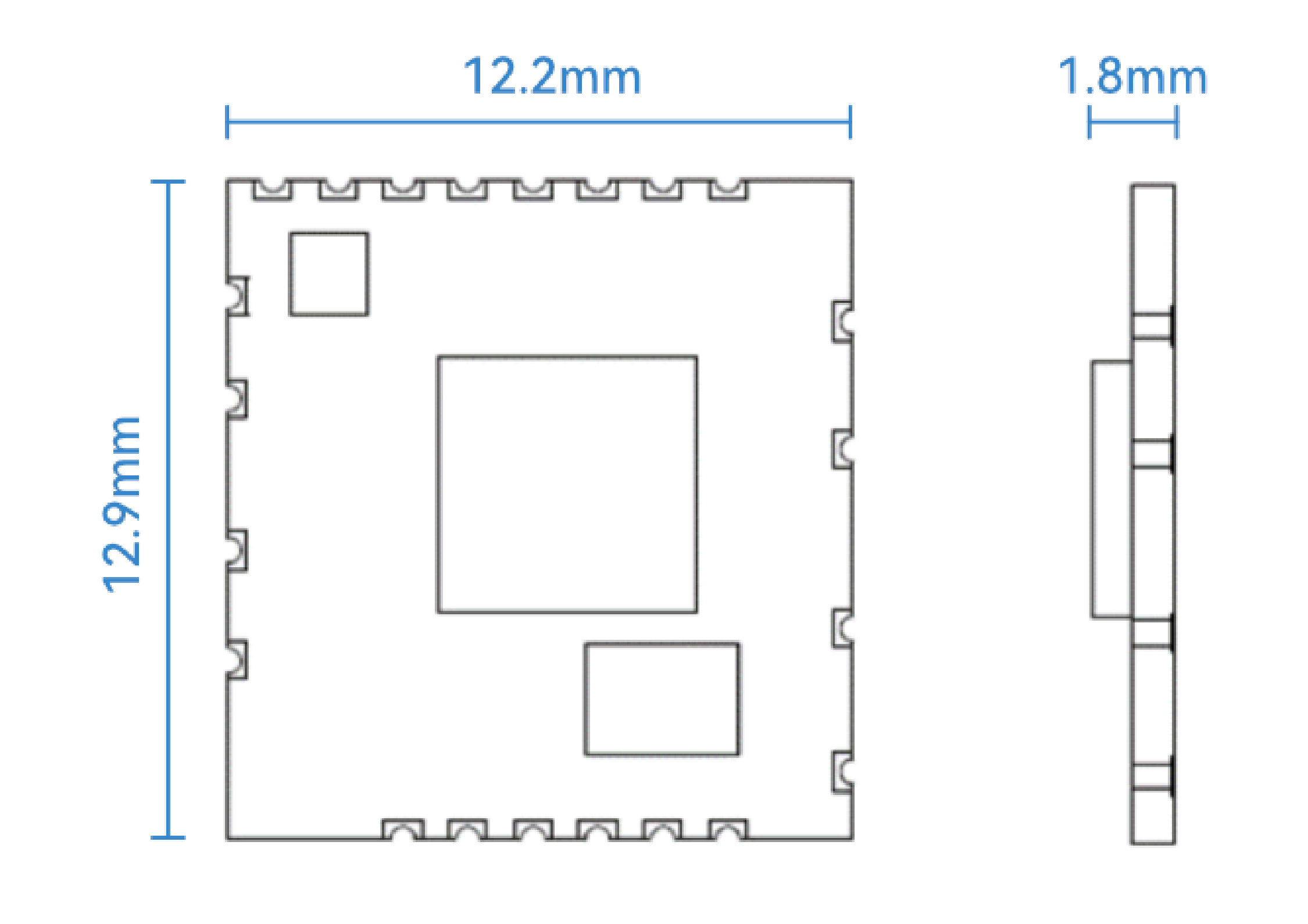

Dimensi Produk

Dimensi modul: 12,9*12,2*1,8mm (L*W*H; Toleransi: ±0,3mm_L/W, ±0,2mm_H)

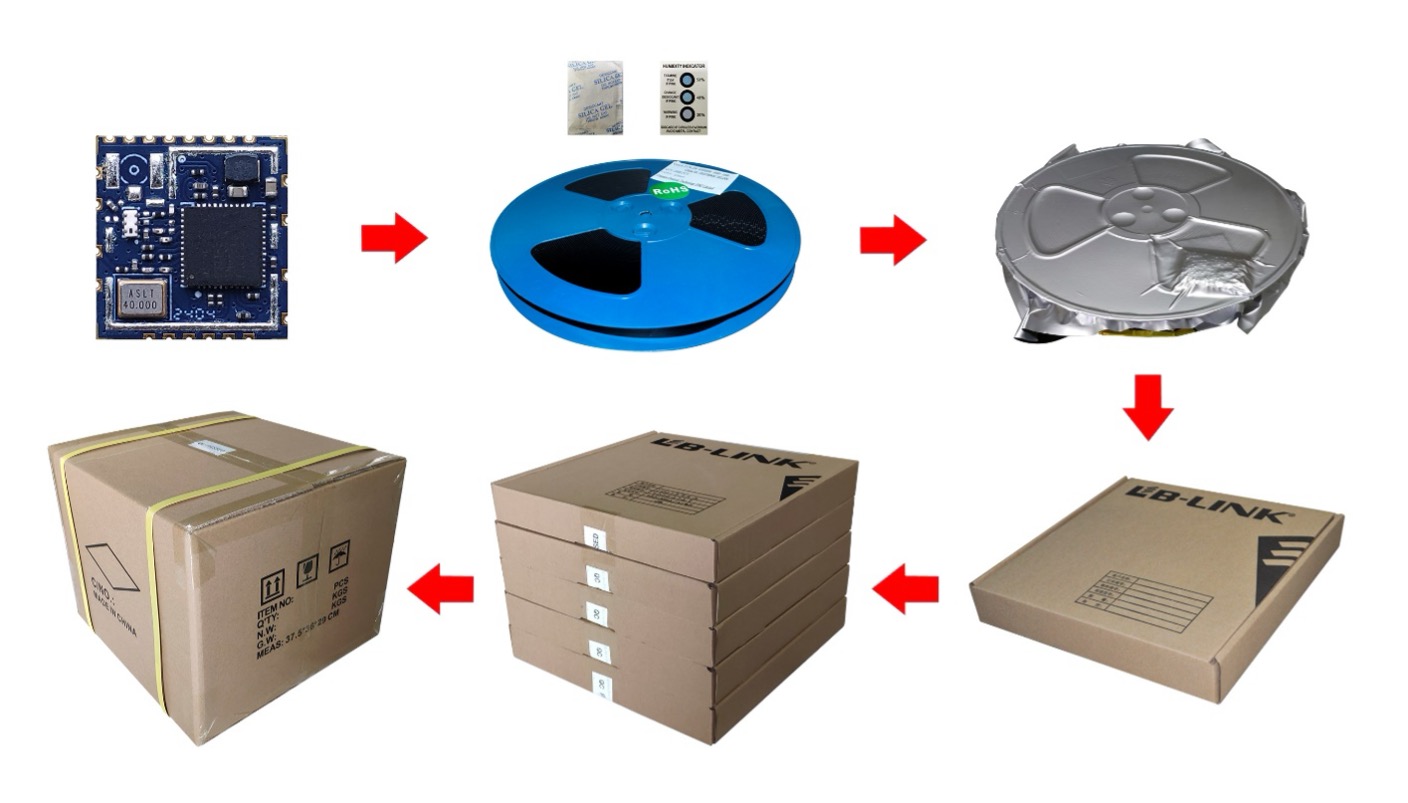

Dimensi Paket

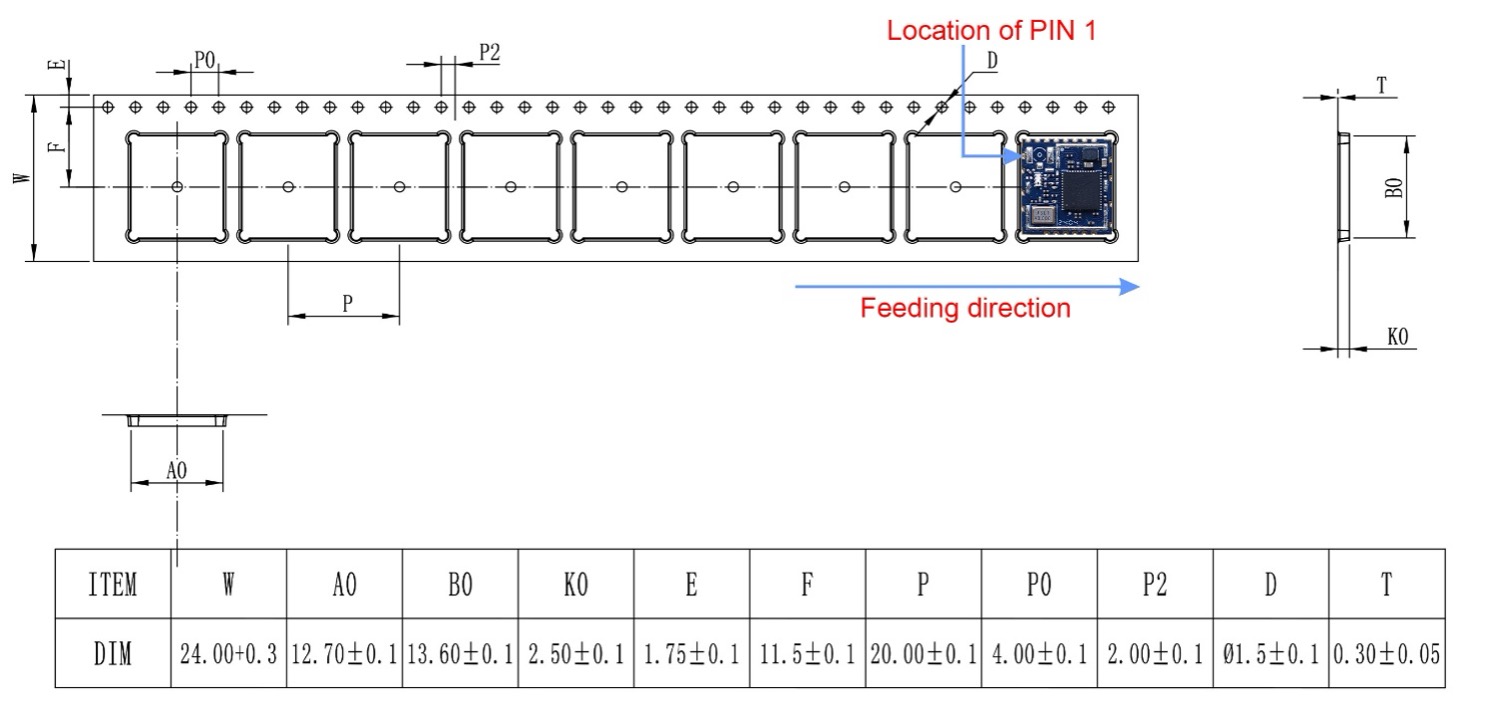

Spesifikasi paket:

1. 1.000 modul per roll dan 5.000 modul per kotak.

2. Ukuran kotak luar: 37.5*36*29cm.

3. Diameter pelat karet ramah lingkungan berwarna biru adalah 13 inci, dengan ketebalan total 28mm

    (Dengan lebar sabuk pengangkut 24mm).

4. Masukkan 1 paket bahan kering (20g) dan 1 kartu kelembapan ke dalam setiap kantong vakum antistatis.

5. Setiap karton dikemas dengan 5 kotak.
