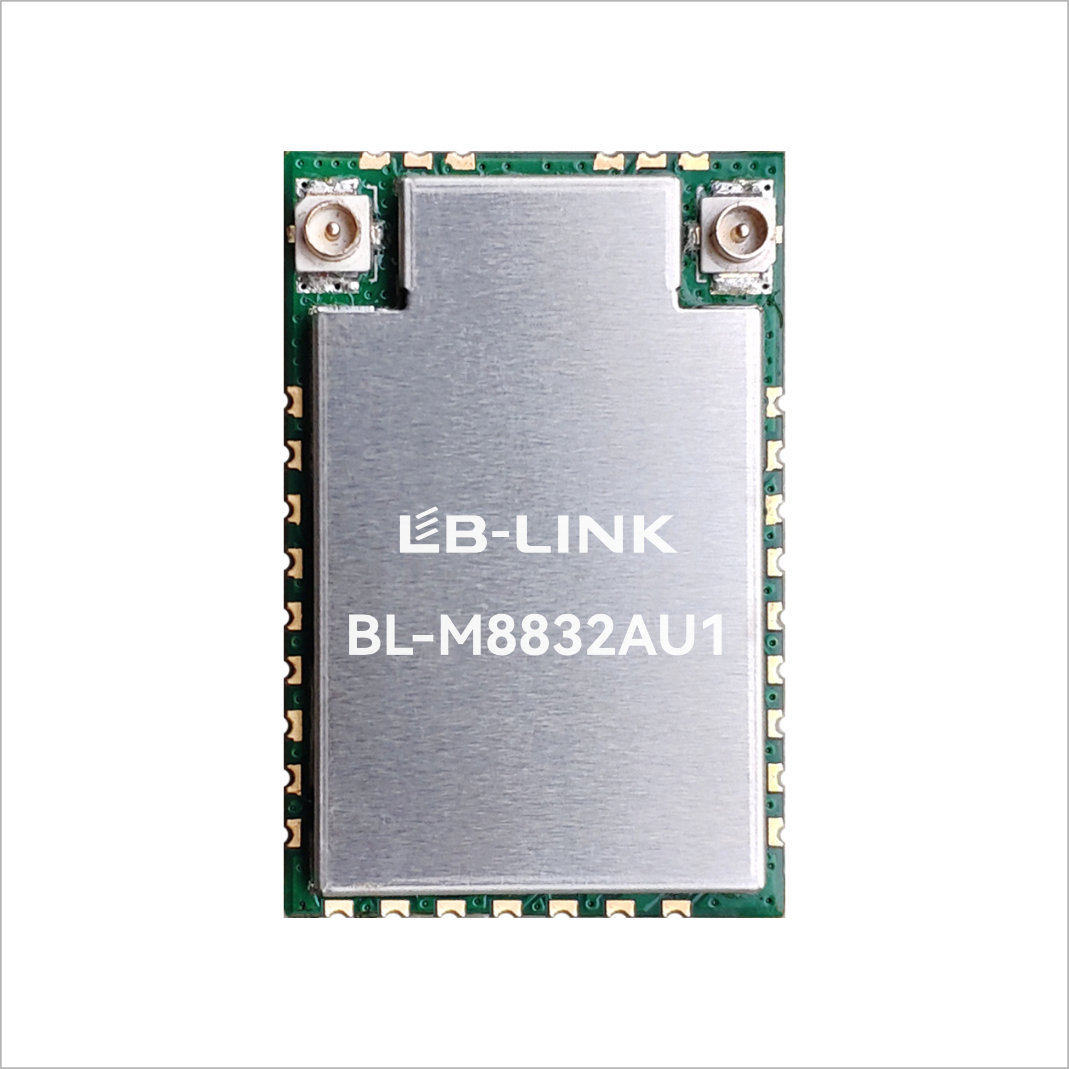

M8832AU1 2T2R 802.11a/b/g/n/ac/ax WiFi 6 モジュール

導入

BL-M8832AU1 は高度に統合されたデュアルバンド WLAN コンボ モジュールで、2T2R デュアルバンド WLAN システムを備えています。このモジュールは IEEE 802.11 a/b/g/n/ac/ax 規格と互換性があり、最大 1201Mbps の最大 PHY レートを提供し、高規格での機能豊富なワイヤレス接続を提供し、長距離からでも信頼性が高くコスト効率に優れた高スループットを実現します。

特徴

動作周波数：2.4～2.4835GHzまたは5.15～5.85GHz

ホストインターフェース：USB3.0準拠

IEEE規格：IEEE 802.11a/b/g/n/ac/ax

ワイヤレス PHY レートは最大 573.5Mbps または 1201Mbps に達します

VDD3.3V±0.2V主電源

ブロック図

一般仕様

モジュール名	BL-M8832AU1
チップセット	RTL8832AU-VF1-CG
無線LAN規格	IEEE 802.11 a/b/g/n/ac/ax
ホストインターフェース	無線LAN用USB3.0/USB2.0
アンテナ	IPEXコネクタを介して外部アンテナに接続します
寸法	27.0*17.8*2.4mm (長さ*幅*高さ)
電源	DC 3.3V±0.2V @ 1500mA (最大)
動作温度	-20℃～+70℃
動作湿度	10% ～ 95% RH (結露なきこと)

製品寸法

モジュール寸法: 27.0*17.8*2.4mm(長さ*幅*高さ; 公差: ±0.15mm)

IPEX / MHF-1 コネクタ寸法: 2.6*3.0*1.2mm (長さ*幅*高さ、Ø2.0mm)

パッケージの寸法

パッケージ仕様:

1. 1 ロールあたり 900 モジュール、1 ボックスあたり 3,600 モジュール。

2.外箱サイズ：39.5×38×35cm。

3.青い環境に優しいゴムプレートの直径は13インチ、総厚さは48mmです。

    (幅44mmのキャリーベルト付き)。

4. 乾燥剤 1 パッケージ (20 g) と湿度カード 1 枚を各静電気防止真空バッグに入れます。

5. 各カートンには 4 つのボックスが梱包されています。
