Invoering

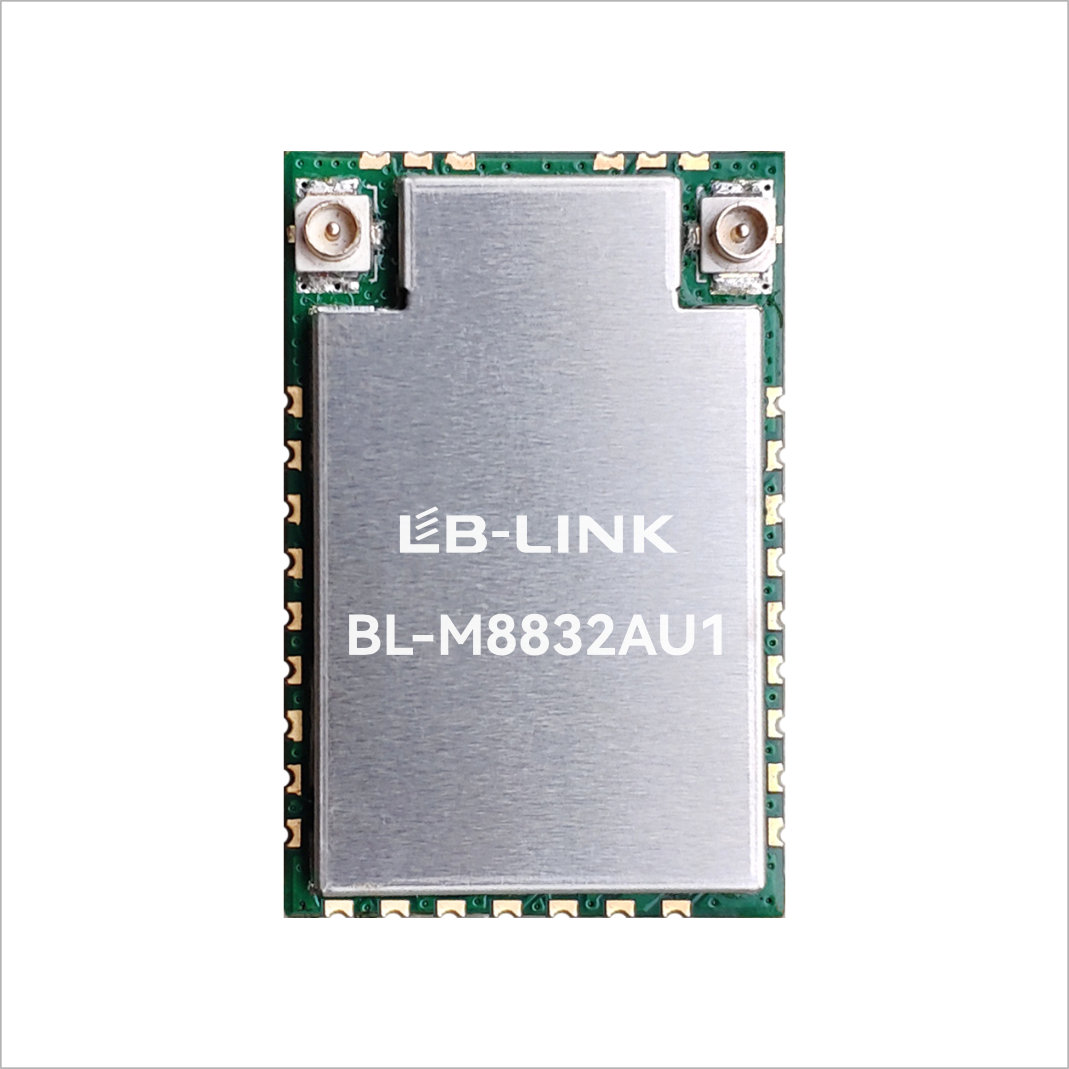

BL-M8832AU1 is een sterk geïntegreerde Dual-band WLAN Combo-module, heeft een 2T2R Dual-band WLAN-systeem. Deze module is compatibel met de IEEE 802.11 a/b/g/n/ac/ax-standaard en biedt de maximale PHY-snelheid tot 1201 Mbps, biedt veelzijdige draadloze connectiviteit op hoge standaarden en levert betrouwbare, kosteneffectieve, hoge doorvoer vanaf een grotere afstand.
Functies
Bedrijfsfrequentie: 2,4 ~ 2,4835 GHz of 5,15 ~ 5,85 GHz
Hostinterface: Voldoet aan USB3.0
IEEE-normen: IEEE 802.11a/b/g/n/ac/ax
De draadloze PHY-snelheid kan oplopen tot 573,5 Mbps of 1201 Mbps
VDD3.3V±0.2V hoofdvoeding
Blokdiagram
Algemene specificaties
Modulenaam |
BL-M8832AU1 |
Chipset |
RTL8832AU-VF1-CG |
WLAN-standaard |
IEEE 802.11 a/b/g/n/ac/ax |
Hostinterface |
USB3.0/USB2.0 voor WLAN |
Antenne |
Sluit aan op de externe antenne via IPEX-connectoren |
Dimensie |
27,0*17,8*2,4 mm (L*B*H) |
Voeding |
DC 3,3 V ± 0,2 V bij 1500 mA ( max.) |
Bedrijfstemperatuur |
-20℃ tot +70℃ |
Werking Vochtigheid |
10% tot 95% RH (niet-condenserend) |
Productdimensie
Moduleafmeting: 27,0 * 17,8 * 2,4 mm (L * B * H; tolerantie: ± 0,15 mm)
Afmeting IPEX / MHF-1 connector: 2,6*3,0*1,2 mm (L*B*H, Ø2,0 mm)
Afmetingen verpakking
Pakketspecificatie:
1. 900 modules per rol en 3.600 modules per doos.
2. Afmetingen buitendoos: 39,5*38*35cm.
3. De diameter van de blauwe milieuvriendelijke rubberen plaat is 13 inch, met een totale dikte van 48 mm
(met een breedte van 44 mm draagriem).
4. Doe 1 pakje droogmiddel (20 g) en 1 vochtigheidskaart in elke antistatische vacuümzak.
5. Elke doos is verpakt met 4 dozen.
