M8821CP2 1T1R 802.11a/b/g/n/ac WiFi + BT5.0-үйлесімді модуль

Кіріспе

BL-M8821CP2 – жоғары интеграцияланған қос жолақты WLAN+Bluetooth-үйлесімді M.2 картасы. Ол 1T1R қос жолақты WLAN ішкі жүйесін PCI Express интерфейс контроллерімен және USB интерфейс контроллері бар B v5.0 ішкі жүйесін біріктіреді. Бұл карта IEEE 802.11a/b/g/n/ac стандартымен үйлесімді және 433 Мбит/с дейінгі максималды PHY жылдамдығын қамтамасыз етеді, ол v5.0/v4.2/v2.1 үйлесімді B қос режимін қолдайды. Карта ноутбуктар, приставкалар, смарт теледидарлар және т.б. сияқты жоғары өнімді біріктірілген сымсыз және B құрылғылары үшін толық шешімді ұсынады.

Ерекше өзгешеліктері

• Жұмыс жиілігі: 2,4~2,4835 ГГц немесе 5,15~5,85 ГГц

• IEEE стандарттары: IEEE 802.11a/b/g/n/ac

• Пішін факторы: M.2 2230 жалпы A кілті немесе E пернесі

• Сымсыз PHY жылдамдығы 433 Мбит/с дейін жетуі мүмкін

• MHF4 қосқыштары арқылы сыртқы антеннаға қосыңыз

• Қуат көзі: DC3,3V±0,2V қуат көзі

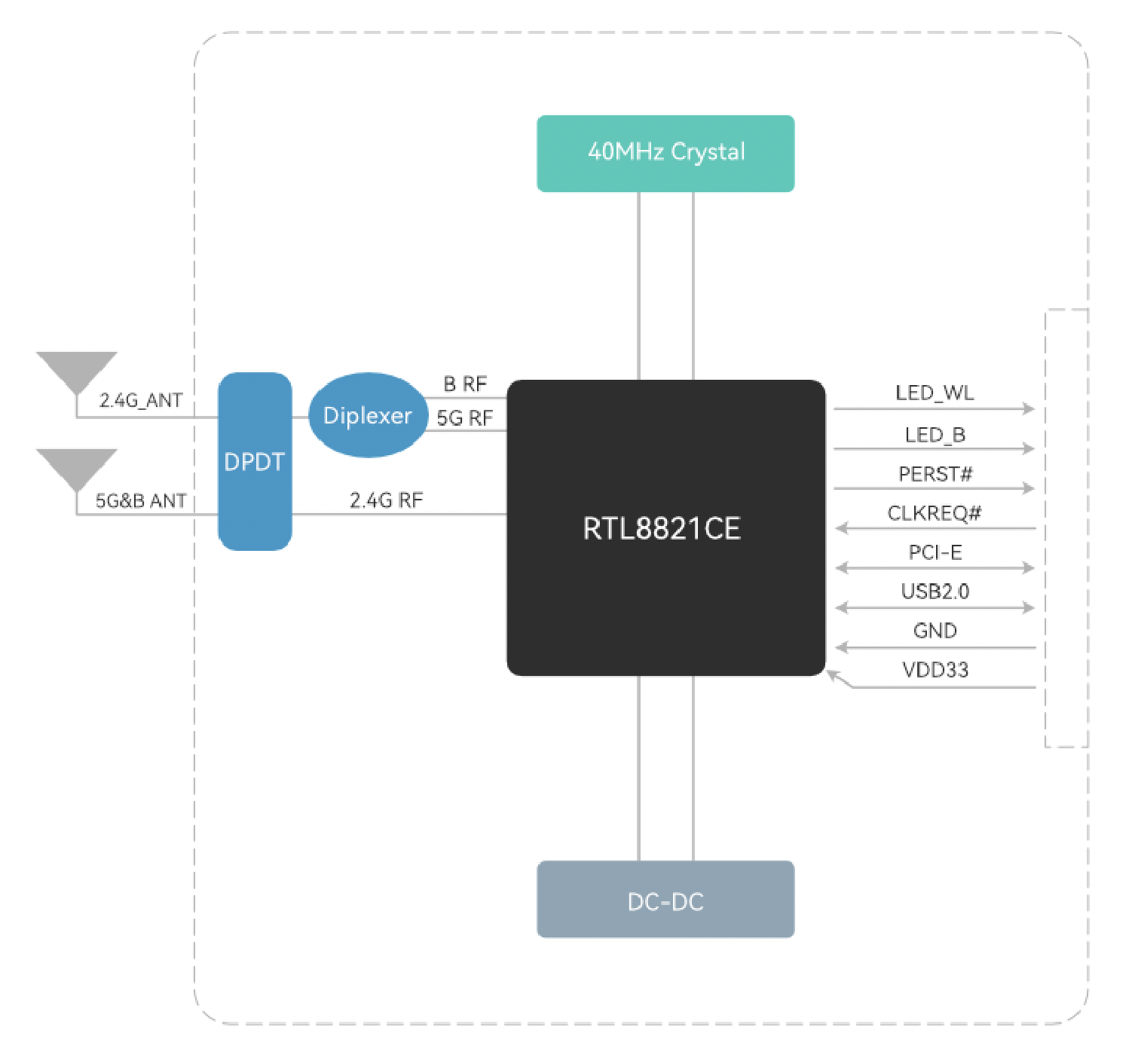

Блок-схема

Жалпы сипаттамалар

Карта атауы	BL-M8821CP2
Чипсет	RTL8821CE-VC-CG
WLAN стандарттары	IEEE802.11a/b/g/n/ac
B Техникалық сипаттамасы	B Негізгі спецификация v5.0/4.2/2.1
Хост интерфейсі	WLAN үшін PCI Express 1.1 және B үшін USB2.0 FS
Антенна	қосыңыз MHF4 қосқышы арқылы сыртқы антенналарға
Өлшем	M.2, 30*22*2,15мм (L*W*H)
Нәр беруші	Тұрақты ток 3,3В±0,2В@1000мА (макс.)
Жұмыс температурасы	-20℃-тан +70℃ дейін
Жұмыс ылғалдылығы	10% - 95% RH (конденсацияланбайтын)

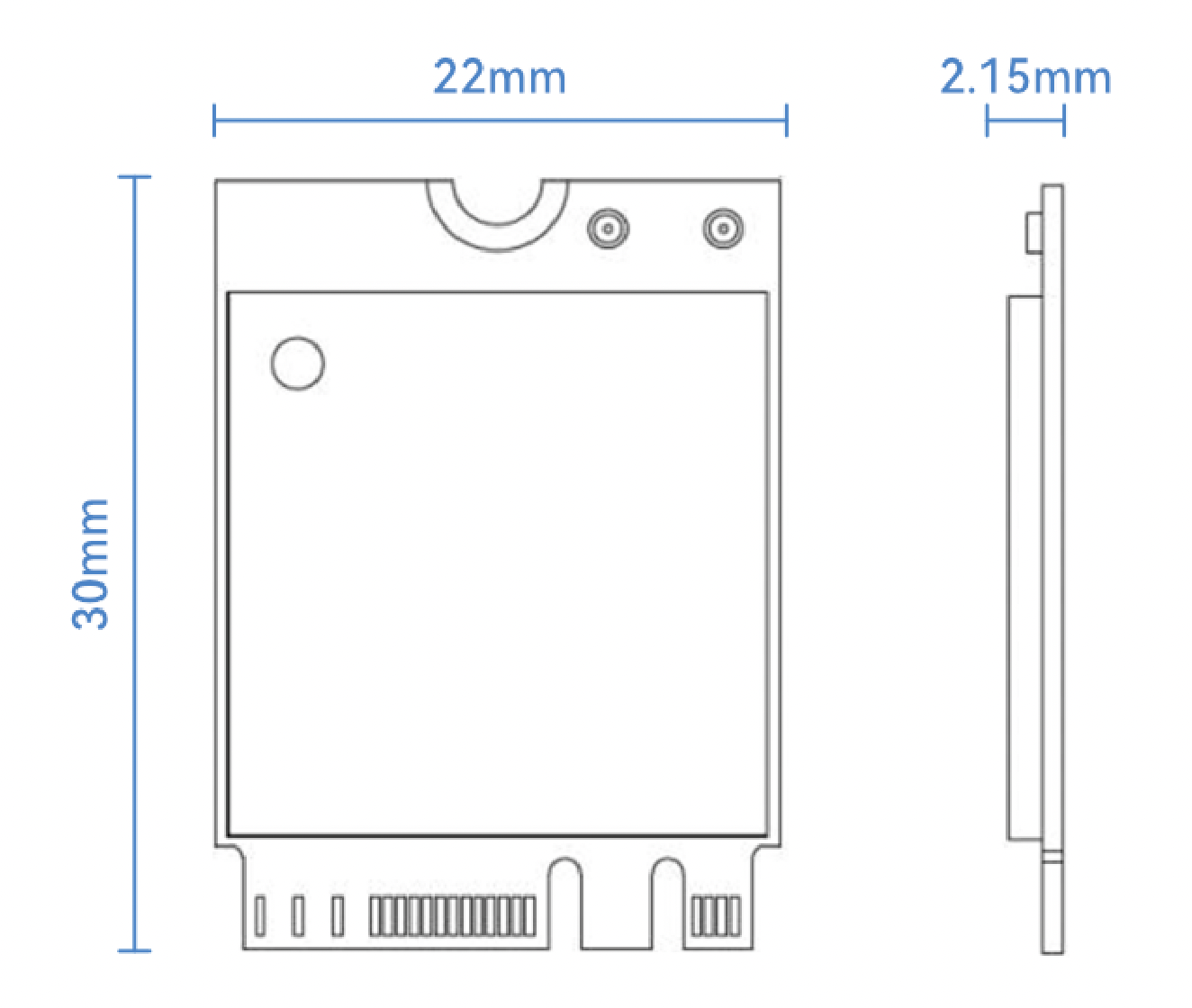

Өнім өлшемі

Карта өлшемі: 30,0*22,0*2,15мм (L*W*H; төзімділік: ±0.3mm_L/W, ±0.2mm_H)

IPEX / MHF-4 қосқышының өлшемі: 2,0*2,0*0,6 мм (L*W*H, Ø1,5мм)

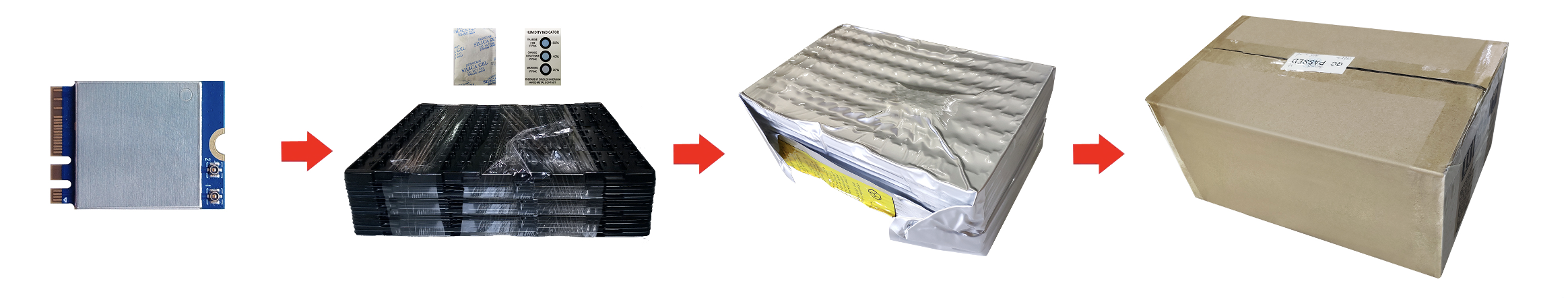

Пакет өлшемдері

Пакет сипаттамасы:

1. Бір блистер пластинасына 35 модуль және қорапқа 700 модуль.

2. Көпіршік сым мембранамен байланады және антистатикалық вакуумдық пакетке салынады.

3. Әрбір антистатикалық вакуумдық пакетке 1 қап құрғақ моншақ (20 г) және 1 ылғалдылық картасын салыңыз.

4. Сыртқы қорап өлшемі 35,2*21,5*15,5 см.
