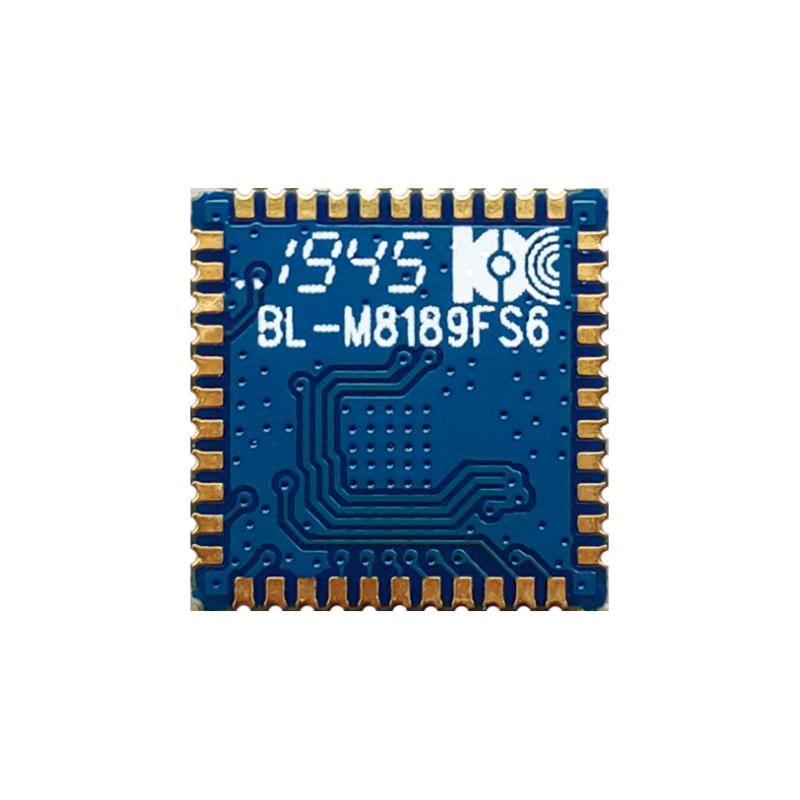

M8189FS6 1T1R 802.11b/g/n ម៉ូឌុលវ៉ាយហ្វាយ

សេចក្តីផ្តើម

BL-M8189FS6(VQ1) គឺជាម៉ូឌុល WLAN រួមបញ្ចូលគ្នាយ៉ាងខ្ពស់ វាមាន WLAN MAC ដែលជាក្រុមតន្រ្តីមូលដ្ឋាន WLAN ដែលមានសមត្ថភាព 1T1R ។ វាគាំទ្រស្តង់ដារ IEEE 802.11b/g/n និងផ្តល់នូវអត្រា PHY ខ្ពស់បំផុតរហូតដល់ 72.2Mbps ដែលផ្តល់ជូននូវការភ្ជាប់ឥតខ្សែដែលសំបូរទៅដោយមុខងារ និងដំណើរការដែលអាចទុកចិត្តបានពីចម្ងាយឆ្ងាយ។

• ប្រេកង់ប្រតិបត្តិការ៖ 2.4 ~ 2.4835GHz

• ចំណុចប្រទាក់ម៉ាស៊ីនគឺ SDIO 2.0

• ស្តង់ដារ IEEE៖ IEEE 802.11b/g/n

• អត្រា PHY ឥតខ្សែអាចឡើងដល់ 72.2Mlops

• ភ្ជាប់ទៅអង់តែនខាងក្រៅតាមរយៈបន្ទះរន្ធពាក់កណ្តាល

• ការផ្គត់ផ្គង់ថាមពល: ការផ្គត់ផ្គង់ថាមពលចម្បង 3.3 ± 0.2V; 3.3 0.2V ឬ 1.80.1V សម្រាប់ VDIO (ការផ្គត់ផ្គង់ថាមពល SDIO និងឌីជីថល 1/0)

ប្លុកដ្យាក្រាម

លក្ខណៈបច្ចេកទេសទូទៅ

ឈ្មោះម៉ូឌុល	BL-M8189FS6(VQ1)
បន្ទះឈីប	RTL8189FTV-VQ1-CG
ស្តង់ដារ WLAN	IEEE 802.11b/g/n
ចំណុចប្រទាក់ម៉ាស៊ីន	SDIO 2.0 សម្រាប់ WLAN
អង់តែន	ភ្ជាប់ទៅអង់តែនខាងក្រៅតាមរយៈបន្ទះរន្ធពាក់កណ្តាល
វិមាត្រ	12*12*1.5mm (L*W*H)
ការផ្គត់ផ្គង់ថាមពល	DC 3.3 ± 0.2V (ថាមពលចម្បង) @ 500mA (អតិបរមា) DC 3.3 ±0.2V ឬ 1.8 ±0.1V (ថាមពល SDIO និងឌីជីថល 1/0)
សីតុណ្ហភាពប្រតិបត្តិការ	ពី -20 ° C ទៅ +70 ° C
សំណើមប្រតិបត្តិការ	10% ទៅ 95% RH (មិនខាប់)

វិមាត្រផលិតផល

វិមាត្រម៉ូឌុល: 12 * 12 * 1.5mm (L * W * H; ការអត់ធ្មត់: ± 0.15mm)

វិមាត្រកញ្ចប់

ការបញ្ជាក់កញ្ចប់៖

1. 2,000 ម៉ូឌុលក្នុងមួយវិល និង 10,000 ម៉ូឌុលក្នុងមួយប្រអប់។

2. ទំហំប្រអប់ខាងក្រៅ: 37.5*36*29cm.

3. អង្កត់ផ្ចិតនៃបន្ទះកៅស៊ូពណ៌ខៀវដែលមិនប៉ះពាល់ដល់បរិស្ថានគឺ 13 អ៊ីញជាមួយនឹងកម្រាស់សរុប 28mm

    (មានទទឹង 24mm ខ្សែក្រវ៉ាត់)។

4. ដាក់ 1 កញ្ចប់នៃភ្នាក់ងារស្ងួត (20 ក្រាម) និងកាតសំណើមនៅក្នុងថង់បូមធូលីប្រឆាំងនឹងឋិតិវន្តនីមួយៗ។

5. ប្រអប់នីមួយៗត្រូវបានខ្ចប់ដោយ 5 ប្រអប់។
