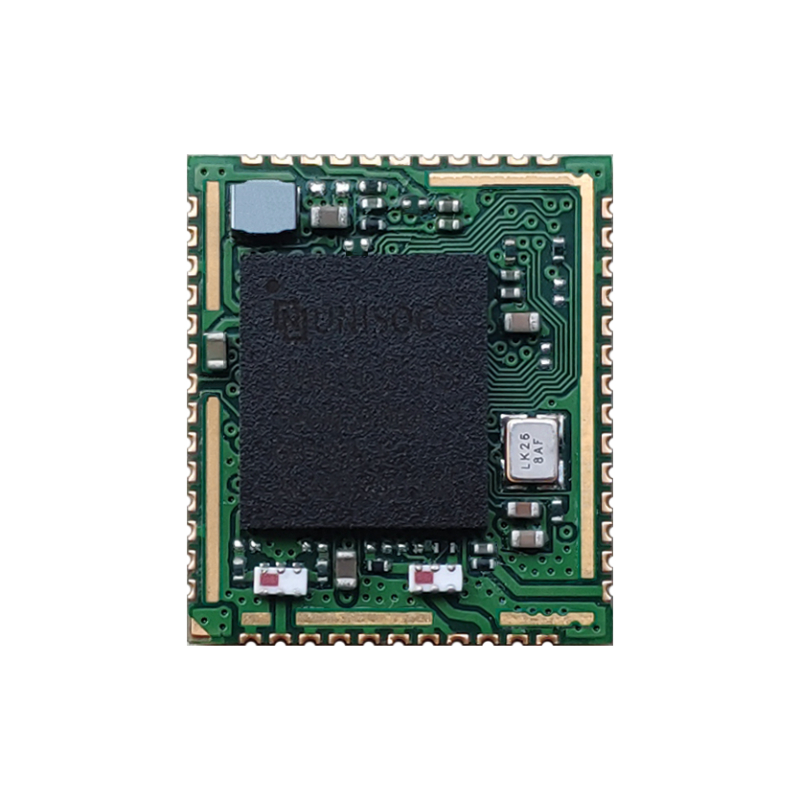

M5621DS2A 2T2R 802.11a/b/g/n/ac WiFi+B5.1 Module

  • UWE5621DS
  • SDIO UART
  • 2.4/5GHz
  • 866Mbps
  • 2x2
  • 15*13*1.75mm
Availability:
Quantitas:
  • BL-M5621DS2A

  • LB-LINK

  • V5.1

  • UNISOC

  • 2T2R

  • SDIO Interface

  • Wi-Fi 5 (802.11ac)

Mini 5G Wi-FI Module cum Dual Core, Casio, et Modem Functionality


Introductio

BL-M5621DS1A valde integrata est Dual-band WLAN + Bluetooth v5.0 Combo moduli. Componit 2T2R subsystem WLAN Dual-band et Bluetooth v5.0 subsystem. Cuius moduli compatibilis IEEE 802.11 a/b/g/n/ac vexillum maximum PHY rate usque ad 866Mbps praebet, BT/BLE modum duplicem cum BT v5.0/v4.2/v2.1 obsequiosum praebet, plumas et inferiores sumptus pro STB 、OTT、IoT et autocinetis applicationibus praebet.



Features

  • Frequentia operans: 2.4~2.4835GHz vel 5.15~5.85 GHz

  • IEEE 802.11 a/b/g/n/ac 2T2R cum 20/40/80MHz Sed

  • Support MU-MIMO DL et Beamforming

  • Support BT Ordo et BT Low Energy duplicem modum operandi concurrentem

  • Summus celeritas 4-filum UART pro BT et SDIO 3.0 interface pro WLAN

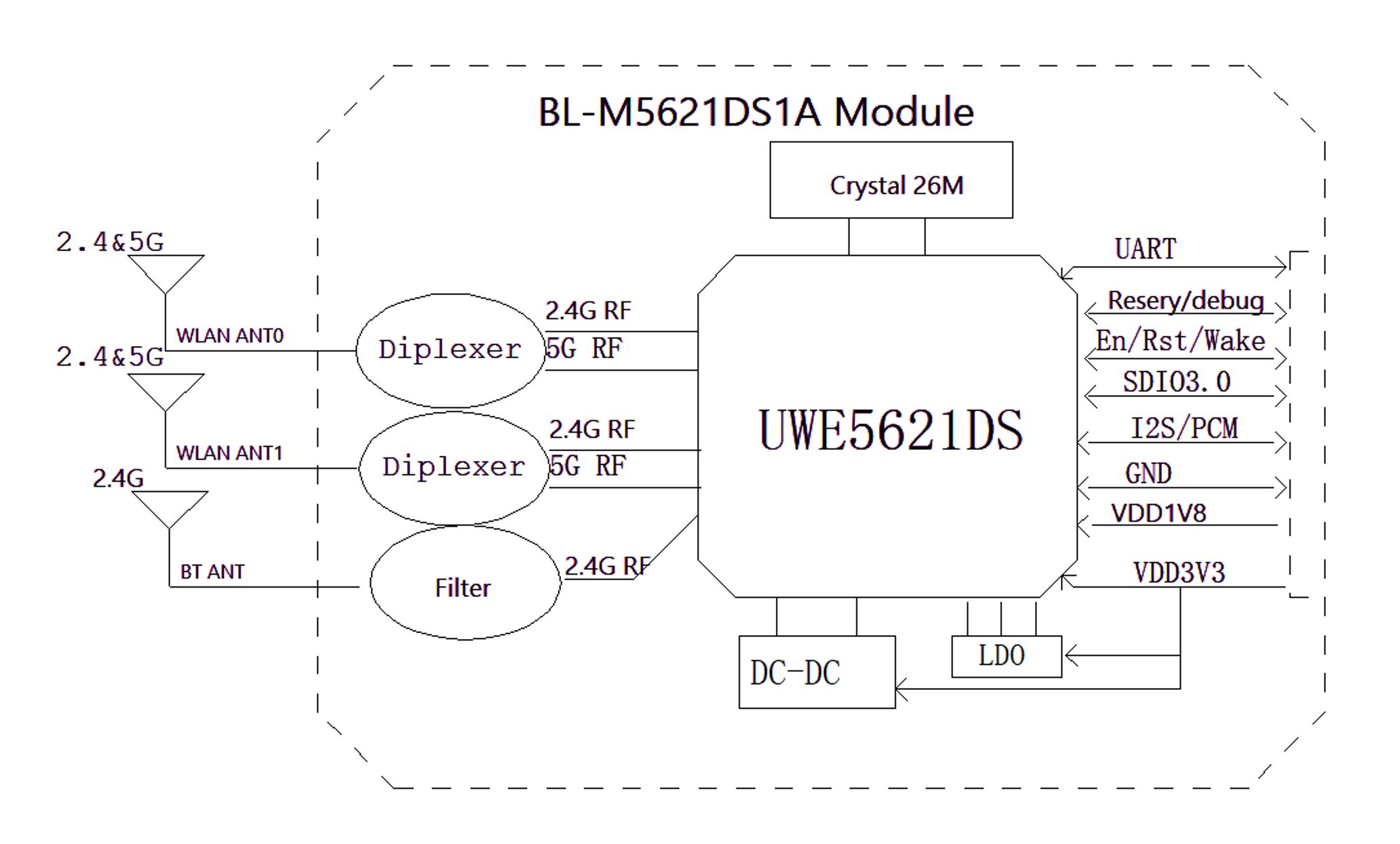

Obstructionum Diagram

2024-06-14 08.39.51



Specificationes generales

OMNIBUS Nomen

BL-M5621DS1A

Chipset

UWE5621DS

WLAN Standard

IEEE 802.11 a/b/g/n/ac

Hospes Interface

SDIO3.0 pro WLAN & UART interface pro BT

Signa Bluetooth

Bluetooth Core Specification v5.0/4.2/2.1

Antenna

Medium foraminis PADS externis WLAN et BT Antennae

Dimension

15.0*13.0*1.8mm (L*W*H)

Potestas Supple

DC 3.3±0.15V@1A(max) et DC 1.8±0.1V

Operatio Temperature

-20℃ ad +70℃

operatio Umor

X% ad XCV% RH (Non-Condensing)

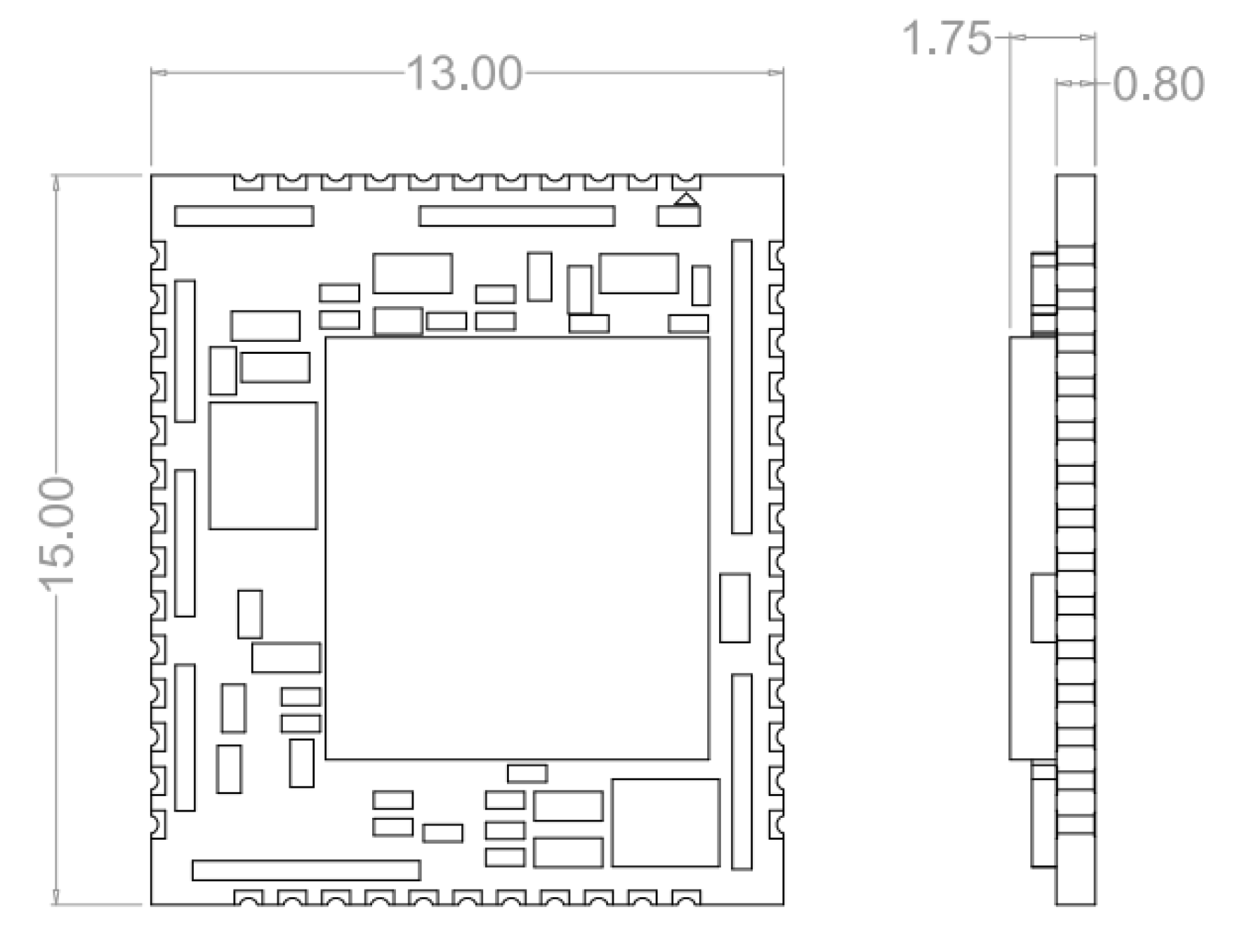

Product Dimension

2024-06-14 08.40.19

Module dimensio: 15.0*13.0*1.8mm(L*W*H; Tolerantia: ±0.2mm)

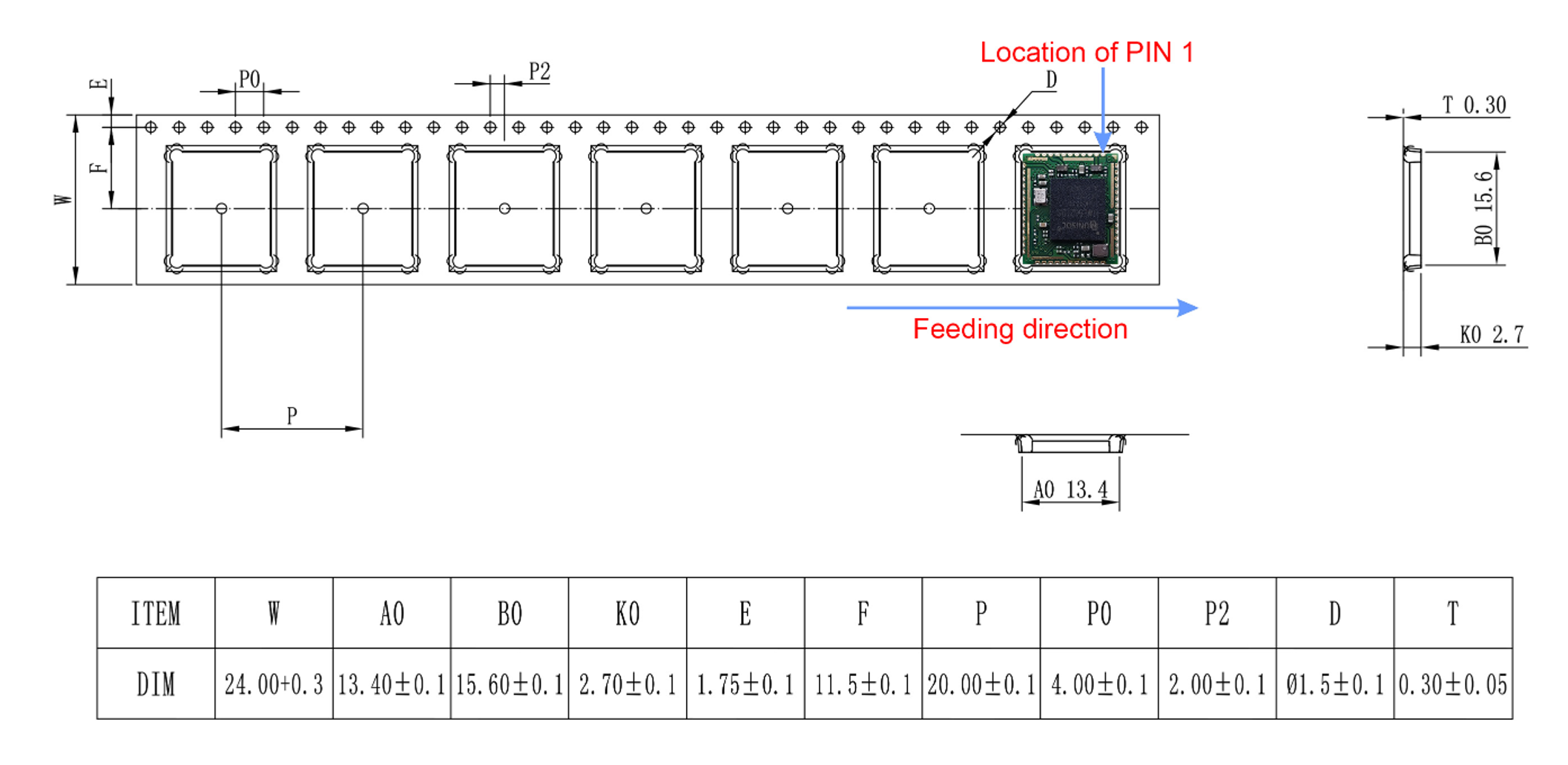

Sarcina Dimensiones

2024-06-14 08.58.24

2024-06-14 08.58.38

Specificatio sarcina:

1. 1000 modulorum per volumen et 5,000 modulorum in arca.

2. Arca exterioris magnitudinis: 37.5*36*29cm.

3. Diameter caerulei ambitus amicae Flexilis laminae est 13 digitorum, cum tota crassitudine 28mm

    (cum latitudine 24mm balteum gerens).

4. Pone 1 sarcinam agentis aridae (20g) et humiditatis chartae in singulis sacculi anti-staticis vacuo.

5. Quisque lobortis cum 5 scriniis refertum est.
