Хос горимтой, нисгэгчгүй нисэх онгоцны эсрэг үйлчилгээтэй, өндөр хүчин чадалтай 5G Wi-Fi модуль
Танилцуулга

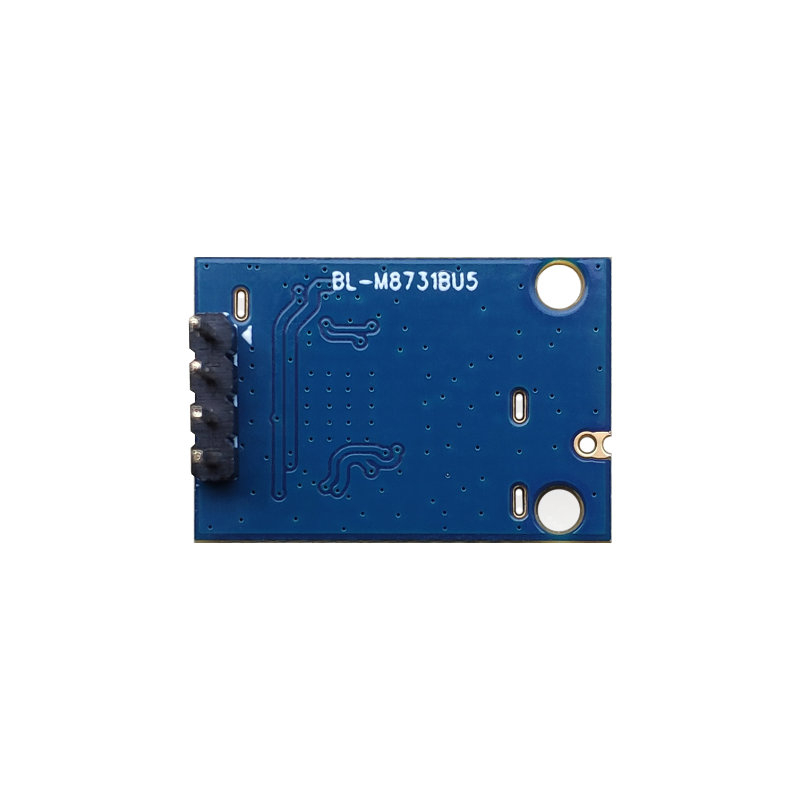

BL-M8731BU5 нь RTL8731BU-CG дээрх өндөр нэгдсэн хос зурваст WLAN модулийн суурь бөгөөд WLAN MAC, 1T1R үндсэн зурвас болон радиог нэг чипэнд нэгтгэдэг. Энэ нь IEEE 802.11a/b/g/n стандартад нийцэж, 150Mbps хүртэлх PHY хурдыг дэмждэг. Модуль нь WLAN-ийн маш сайн гүйцэтгэлийг хангадаг бөгөөд тогтворжуулагч, OTT хайрцаг, IP камер, LED проектор зэрэг утасгүй сүлжээний програмуудад тохиромжтой.
Онцлогууд
Үйлдлийн давтамж: 2.4~2.4835GHz ба 5.15~5.85GHz
Хост интерфейс нь USB2.0
Утасгүй PHY хурд нь 150Mbps хүртэл хүрч чадна
IPEX/MHF-1 холбогчоор дамжуулан гадаад антентай холбогдоно уу
DC 3.3V±0.2V тэжээлийн хангамж
Блок диаграм
![企业微信截图_ 17238008289 9]()
Ерөнхий үзүүлэлтүүд
Модулийн нэр |
BL-M8731BU5 |
Чипсет |
RTL8731BU-CG |
WLAN стандарт |
IEEE 802.11 a/b/g/n |
Хост интерфейс |
WLAN-д зориулсан USB2.0 |
Антен |
IPEX / MHF-1 холбогчоор дамжуулан гадаад антентай холбогдоно уу |
Хэмжээ |
20.3*14.0*8.0мм (L*W*H）±0.15мм |
Цахилгаан хангамж |
DC 3.3V±0.2V @ 700 мА ( Макс) |
Ашиглалтын температур |
-20 хэмээс +70 хэм хүртэл |
Ашиглалтын чийгшил |
10% - 95% RH (конденсацгүй) |
Бүтээгдэхүүний хэмжээ
![企业微信截图_ 17238008405 632]()
Модулийн хэмжээ: 20.3*14.0*8.0мм(L*W*H; Хүлцэл: ±0.15мм)
IPEX / MHF-1 холбогч хэмжээ: 2.6*3.0*1.25мм (L*W*H; Ø2.0мм)
Багцын хэмжээ
![12]()
Багцын тодорхойлолт:
1. Тавиур бүрт 90 модуль, хайрцагт 1000 модуль.
2. Модулийн тавиуруудыг боодлын хальсаар бэхэлж, статик эсрэг вакуум уутанд хийнэ.
3. Эсрэг статик вакуум уут бүрийг хуурай бодис (20гр) болон чийгшүүлэгч картаар дүүргэсэн байна.
4. Гаднах хайрцагны хэмжээ 35.2*21.5*14см.
