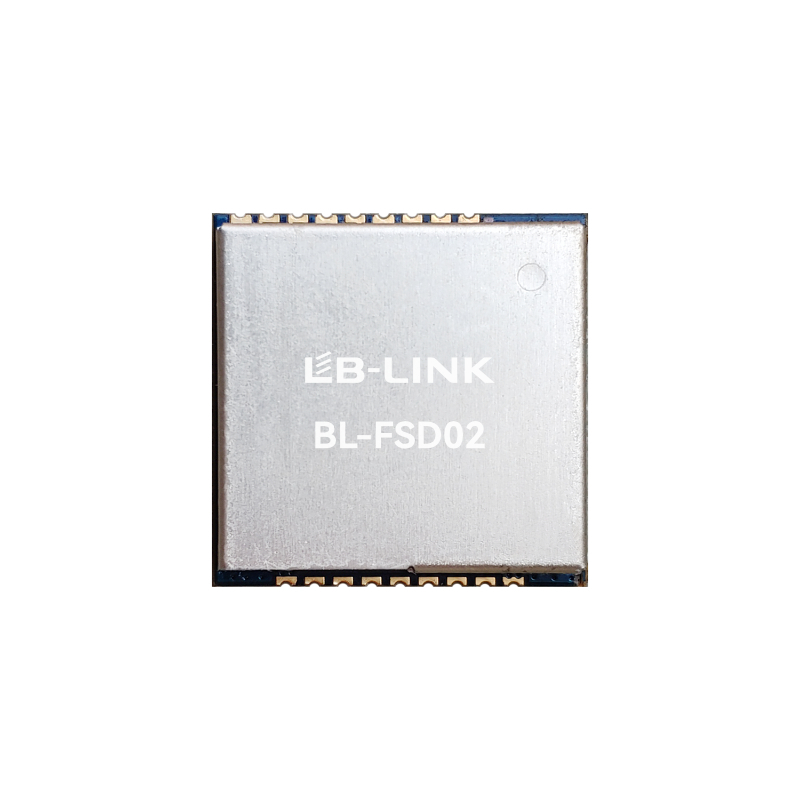

Modul DAB/FM FSD02

pengenalan

FSD02 ialah modul siaran radio digital&FM yang direka bentuk berdasarkan Kino 4 FS1445 sempadan. Modul ini mempunyai SoC penerima radio bersepadu sepenuhnya yang mengandungi penala RF, jalur asas, pemproses aplikasi, penyahkod audio dan fungsi DAC. Ia menyokong penala RF berbilang jalur dan pemproses beroperasi dalam jalur RF berikut; FM, DAB-III, Kabel DAB disokong

Kepekaan konduktif DAB modul ini boleh mencapai -98dBm dan kepekaan konduktif FM boleh mencapai -108dBm.

Ciri-ciri Modul

• antara muka SPI

• Julat voltan Input Utama: DC 3.3V+/-5% 300mA puncak;

• Menyokong modulasi DAB/DAB+/FM,

• Kekerapan DAB: 174.928MHz~239.200MHz;Kekerapan FM:87.5MHz~108MHz

• Kepekaan konduktif:DAB/DAB+ -98dBm ; FM -108dBm.

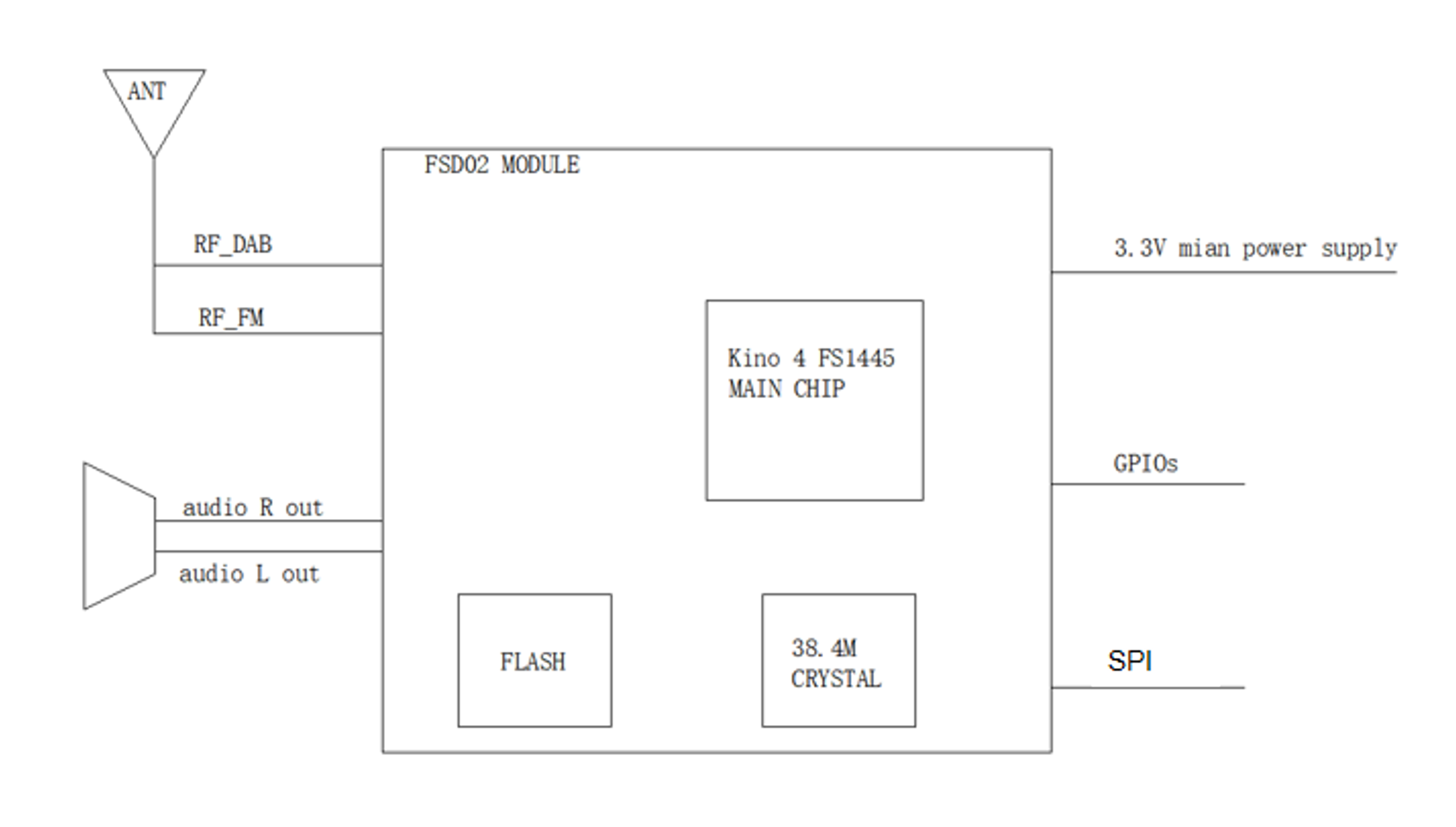

Rajah Blok Modul

Spesifikasi Umum

Nama Modul	FSD02
Chipset	Kino 4 FS1445
Piawaian Modulasi	DAB/DAB+/FM
Antena	Antena pateri melalui pad separuh lubang
Dimensi	21*21*3.6mm (L*W*H)
Bekalan Kuasa	Julat voltan Input Utama DC: DC 3.3V+/-5%（Lalai: 3.3V）; 300mA.
Antara Muka Hos	SPI
Suhu Operasi	0 ℃ hingga +70 ℃
Suhu penyimpanan	-45 ℃ hingga + 85 ℃
Kelembapan Operasi	10% hingga 95% RH (Tidak Memeluwap)

Dimensi Produk

Dimensi modul: 21*21*3.6mm (L*W*H; Toleransi: ±0.2mm)

Dimensi Pakej

Spesifikasi pakej:

1. 70 modul setiap plat lepuh dan 1,600 modul setiap kotak.

2. Lepuh diikat dengan membran dawai dan dimasukkan ke dalam beg vakum anti-satik.

3. Masukkan 1 beg manik kering (20g) dalam setiap beg vakum anti-statik. 1 pcs kad kelembapan 3 mata.

4. Saiz kotak luar ialah 35.2*21.5*15.5cm.
