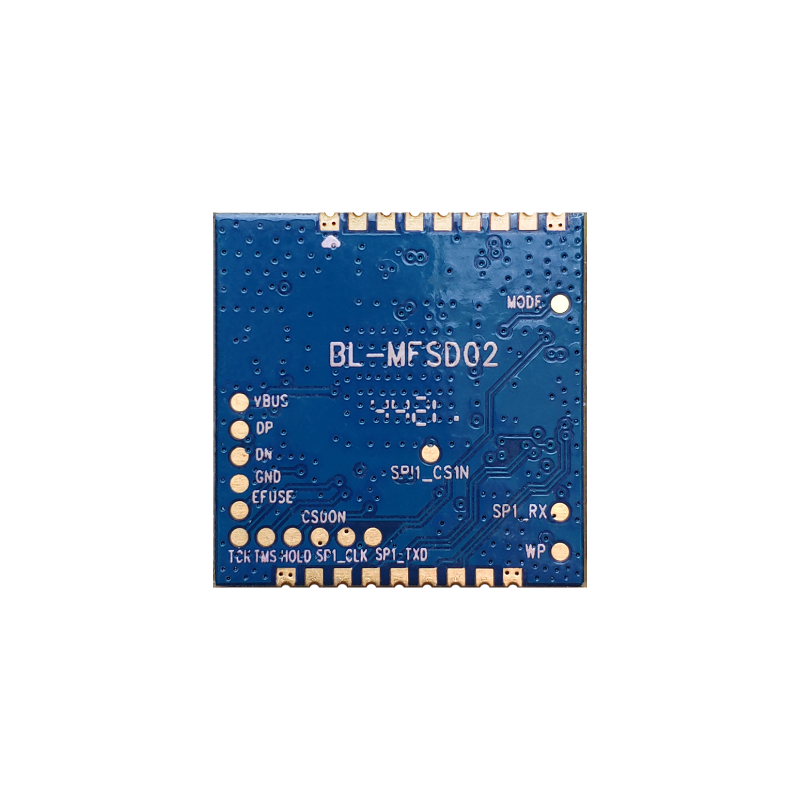

FSD02 DAB/FM modul

Zavedení

FSD02 je modul digitálního a FM rádiového vysílání navržený na Kino 4 FS1445 frontier. Tento modul má plně integrovaný rádiový přijímač SoC obsahující RF tuner, základní pásmo, aplikační procesor, audio dekódování a funkce DAC. Podporuje vícepásmový RF tuner a procesor pracuje v následujících RF pásmech; Jsou podporovány FM, DAB-III, Cable DAB

Vodivost tohoto modulu DAB může dosáhnout -98dBm a vodivost FM může dosáhnout -108dBm.

Vlastnosti modulu

• SPI rozhraní

• Rozsah hlavního vstupního napětí: DC 3.3V+/-5% 300mA špičková;

• Podpora DAB/DAB+/FM modulace,

• Frekvence DAB: 174,928 MHz ~ 239,200 MHz; Frekvence FM: 87,5 MHz ~ 108 MHz

• Citlivost vodivosti:DAB/DAB+ -98dBm ; FM -108dBm.

Blokové schéma modulu

Všeobecné specifikace

Název modulu	FSD02
Čipová sada	Kino 4 FS1445
Modulační standardy	DAB/DAB+/FM
Anténa	Anténu připájejte přes podložky s polovičními otvory
Dimenze	21*21*3,6 mm (D*Š*V)
Napájení	Rozsah hlavního vstupního napětí DC: DC 3.3V+/-5%（Výchozí: 3.3V）; 300 mA.
Hostitelské rozhraní	SPI
Provozní teplota	0℃ až +70℃
Skladovací teplota	-45 ℃ až +85 ℃
Provoz Vlhkost	10% až 95% RH (nekondenzující)

Rozměr produktu

Rozměry modulu: 21*21*3,6mm (D*Š*V; Tolerance: ±0,2 mm)

Rozměry balení

Specifikace balíčku:

1. 70 modulů na blistrovou desku a 1 600 modulů na krabici.

2. Blistr se sváže drátěnou membránou a vloží do antisatického vakuového sáčku.

3. Do každého antistatického vakuového sáčku vložte 1 sáček suchých kuliček (20 g). 1 ks 3bodové vlhkostní karty.

4. Velikost vnější krabice je 35,2*21,5*15,5cm.
