5G Wi-Fi modul velikega dosega s podporo za dvopasovno 2,4G/5,8G
Uvod

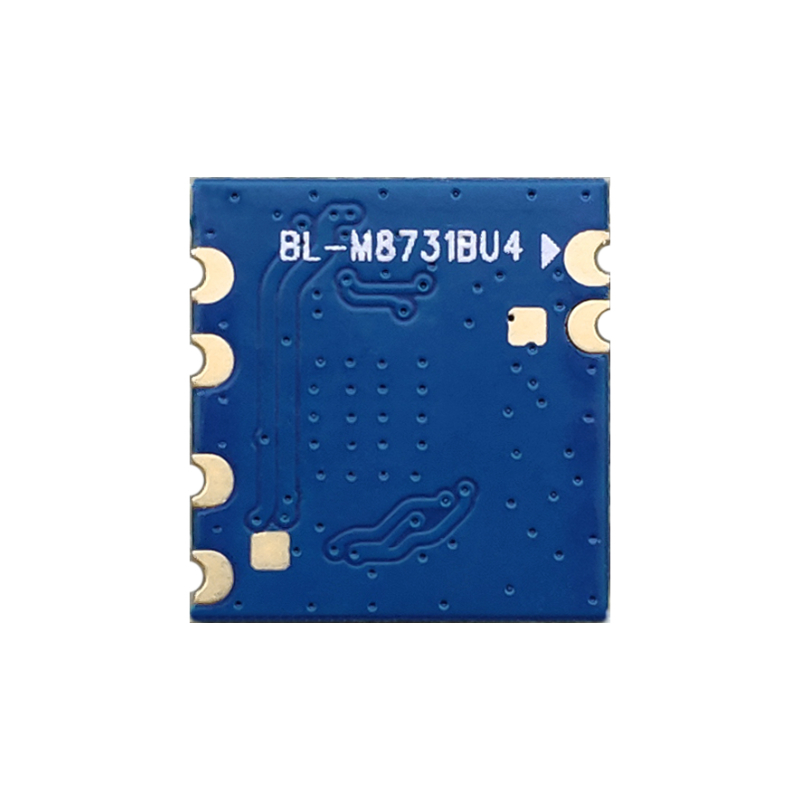

BL-M8731BU4 je visoko integriran dvopasovni modul WLAN na osnovi RTL8731BU, ki združuje WLAN MAC, osnovni pas 1T1R in radio v enem čipu. Združljiv je s standardom IEEE 802.11a/b/g/n in podpira največjo hitrost PHY do 72,2 Mbps. Modul zagotavlja odlično zmogljivost WLAN in nižjo ceno, idealen za brezžične omrežne aplikacije, kot so set-top box, OTT box, IP kamere, LED projektorji.
Lastnosti
Delovne frekvence: 2,4~2,4835GHz ali 5,15~5,85GHz
Gostiteljski vmesnik je USB2.0
Brezžična PHY hitrost do 72,2 Mbps
Priključite zunanjo anteno prek priključka IPEX / MHF-1
Napajalnik DC 3,3 V±0,2 V
Blokovni diagram
![企业微信截图_ 17238005983 985]()
Splošne specifikacije
Ime modula |
BL-M8731BU4 |
Čipset |
RTL8731BU-VQ-CG |
Standard WLAN |
IEEE 802.11 a/b/g/n |
Gostiteljski vmesnik |
USB2.0 za WLAN |
Antena |
Priključite zunanjo anteno prek priključka IPEX / MHF-1 |
Dimenzija |
13,0*12,3*2,1 mm (D*Š*V）±0,15 mm |
Napajanje |
DC 3,3 V±0,2 V pri 650 mA ( največ) |
Delovna temperatura |
-20 ℃ do +70 ℃ |
Delovanje Vlažnost |
10 % do 95 % RH (brez kondenzacije) |
Dimenzija izdelka
![企业微信截图_ 17238006109 805]()
Dimenzija modula: 13,0*12,3*2,1 mm (D*Š*V; toleranca: ±0,3 mm_D/Š, ±0,2 mm_V)
Dimenzija priključka IPEX / MHF-1: 2,6*3,0*1,25 mm (D*Š*V; Ø2,0 mm)
Dimenzije paketa
![图片1]()
![图片2]()
Specifikacija paketa:
1. 1000 modulov na zvitek in 5000 modulov na škatlo.
2. Zunanja velikost škatle: 37,5*36*29 cm.
3. Premer modre okolju prijazne gumijaste plošče je 13 palcev, s skupno debelino 28 mm (s širino nosilnega pasu 24 mm).
4. V vsako antistatično vakuumsko vrečko vstavite 1 paket suhega sredstva (20 g) in kartico za vlaženje.
5. Vsaka škatla je pakirana s 5 škatlami.
