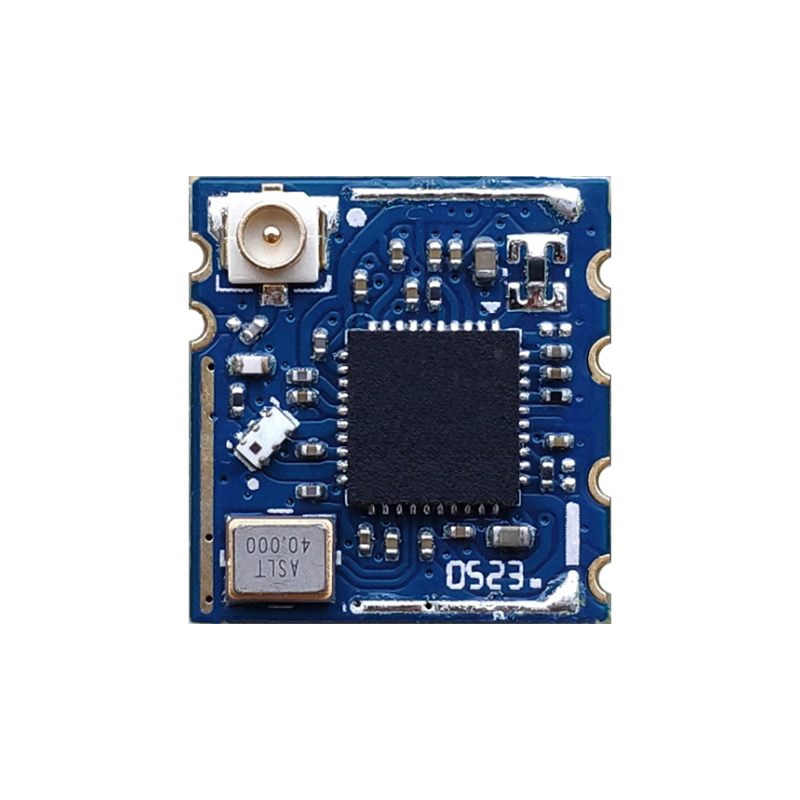

ডুয়াল ব্যান্ড 2.4G/5.8G সমর্থন সহ লং রেঞ্জ 5G Wi-Fi মডিউল
ভূমিকা
BL-M8731BU4 হল RTL8731BU-তে একটি অত্যন্ত সমন্বিত ডুয়াল-ব্যান্ড WLAN মডিউল বেস, যা একক চিপে WLAN MAC, 1T1R বেসব্যান্ড এবং রেডিওকে একত্রিত করে। এটি IEEE 802.11a/b/g/n স্ট্যান্ডার্ডের সাথে সামঞ্জস্যপূর্ণ এবং 72.2Mbps পর্যন্ত সর্বোচ্চ PHY রেট সমর্থন করে। মডিউলটি চমৎকার WLAN কর্মক্ষমতা প্রদান করে এবং বেতার নেটওয়ার্ক অ্যাপ্লিকেশন যেমন সেট-টপ বক্স, ওটিটি বক্স, আইপি ক্যামেরা, এলইডি প্রজেক্টরের জন্য কম খরচে আদর্শ।
বৈশিষ্ট্য
অপারেটিং ফ্রিকোয়েন্সি: 2.4~2.4835GHz বা 5.15~5.85GHz
হোস্ট ইন্টারফেস হল USB2.0
ওয়্যারলেস PHY রেট 72.2Mbps পর্যন্ত
IPEX/MHF-1 সংযোগকারীর মাধ্যমে বাহ্যিক অ্যান্টেনার সাথে সংযোগ করুন
DC 3.3V±0.2V পাওয়ার সাপ্লাই

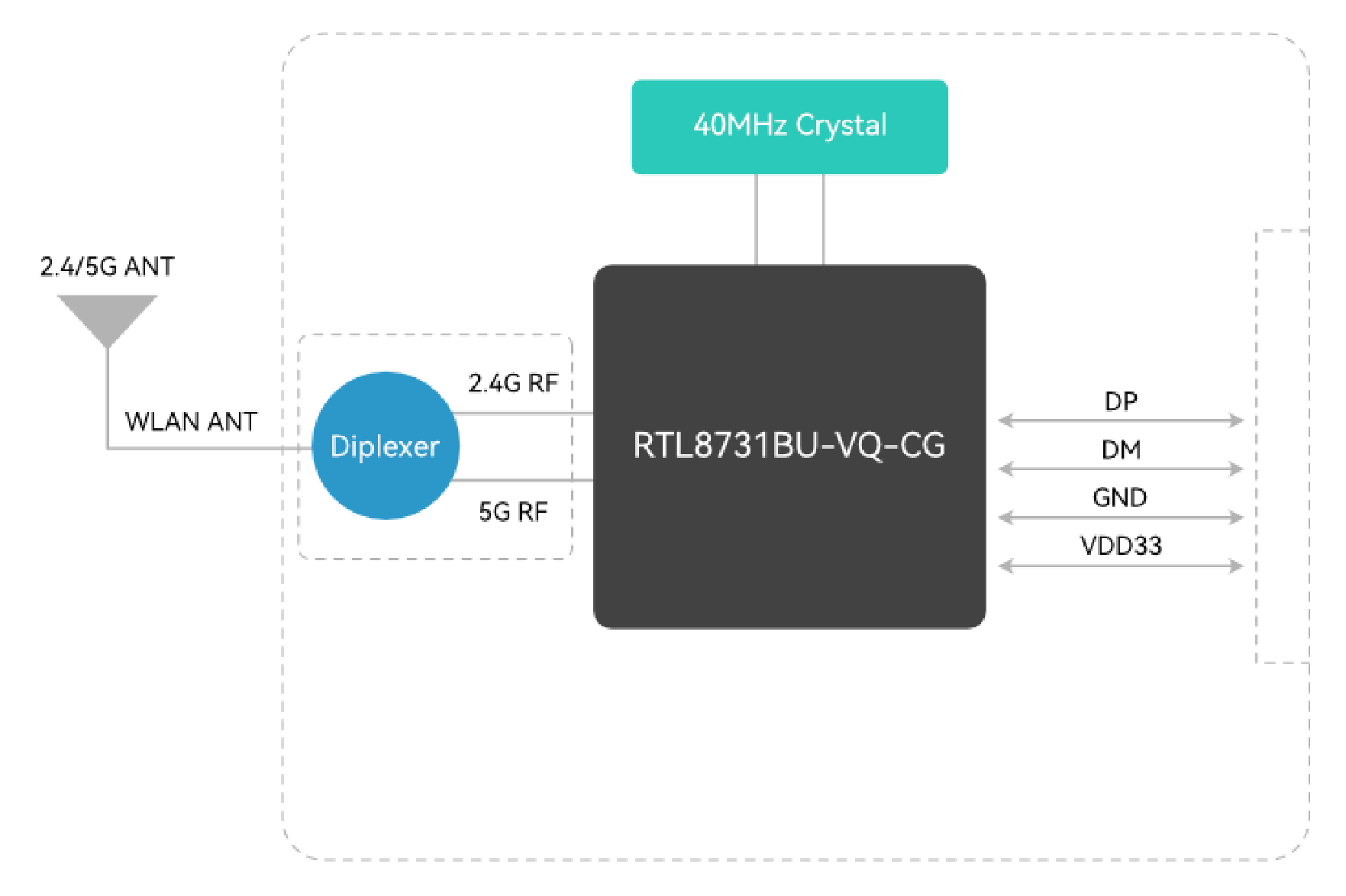

ব্লক ডায়াগ্রাম
![企业微信截图_ 17238005983 985]()
সাধারণ বিশেষ উল্লেখ
মডিউল নাম |
BL-M8731BU4 |
চিপসেট |
RTL8731BU-VQ-CG |
WLAN স্ট্যান্ডার্ড |
IEEE 802.11 a/b/g/n |
হোস্ট ইন্টারফেস |
WLAN এর জন্য USB2.0 |
অ্যান্টেনা |
IPEX/MHF-1 সংযোগকারীর মাধ্যমে বাহ্যিক অ্যান্টেনার সাথে সংযোগ করুন |
মাত্রা |
13.0*12.3*2.1mm (L*W*H）±0.15mm |
পাওয়ার সাপ্লাই |
DC 3.3V±0.2V @ 650 mA ( সর্বোচ্চ) |
অপারেশন তাপমাত্রা |
-20℃ থেকে +70℃ |
অপারেশন আর্দ্রতা |
10% থেকে 95% RH (নন-কন্ডেন্সিং) |

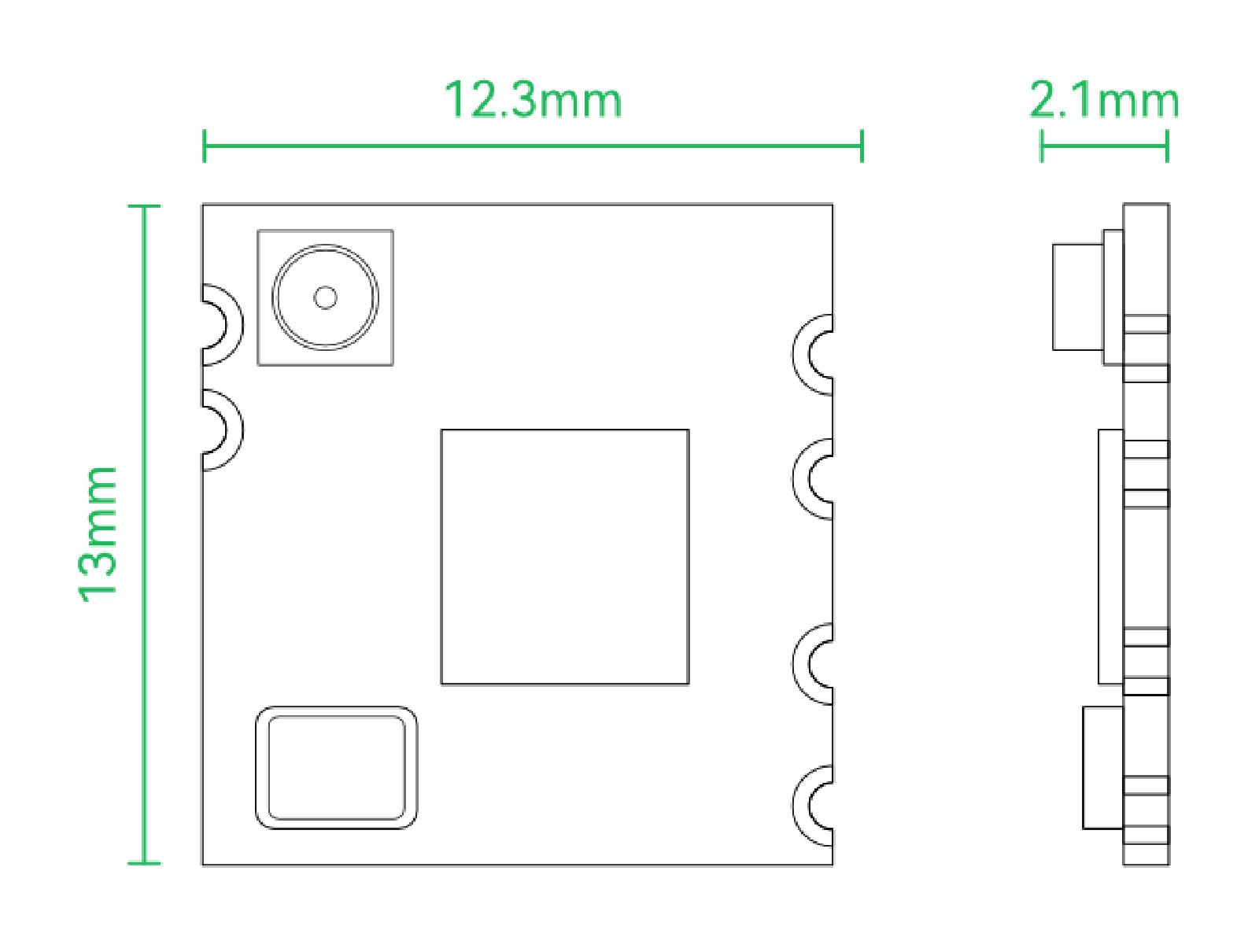

পণ্যের মাত্রা
![企业微信截图_ 17238006109 805]()
মডিউলের মাত্রা: 13.0*12.3*2.1mm(L*W*H; সহনশীলতা: ±0.3mm_L/W, ±0.2mm_H)
IPEX / MHF-1 সংযোগকারীর মাত্রা: 2.6*3.0*1.25mm (L*W*H; Ø2.0mm)

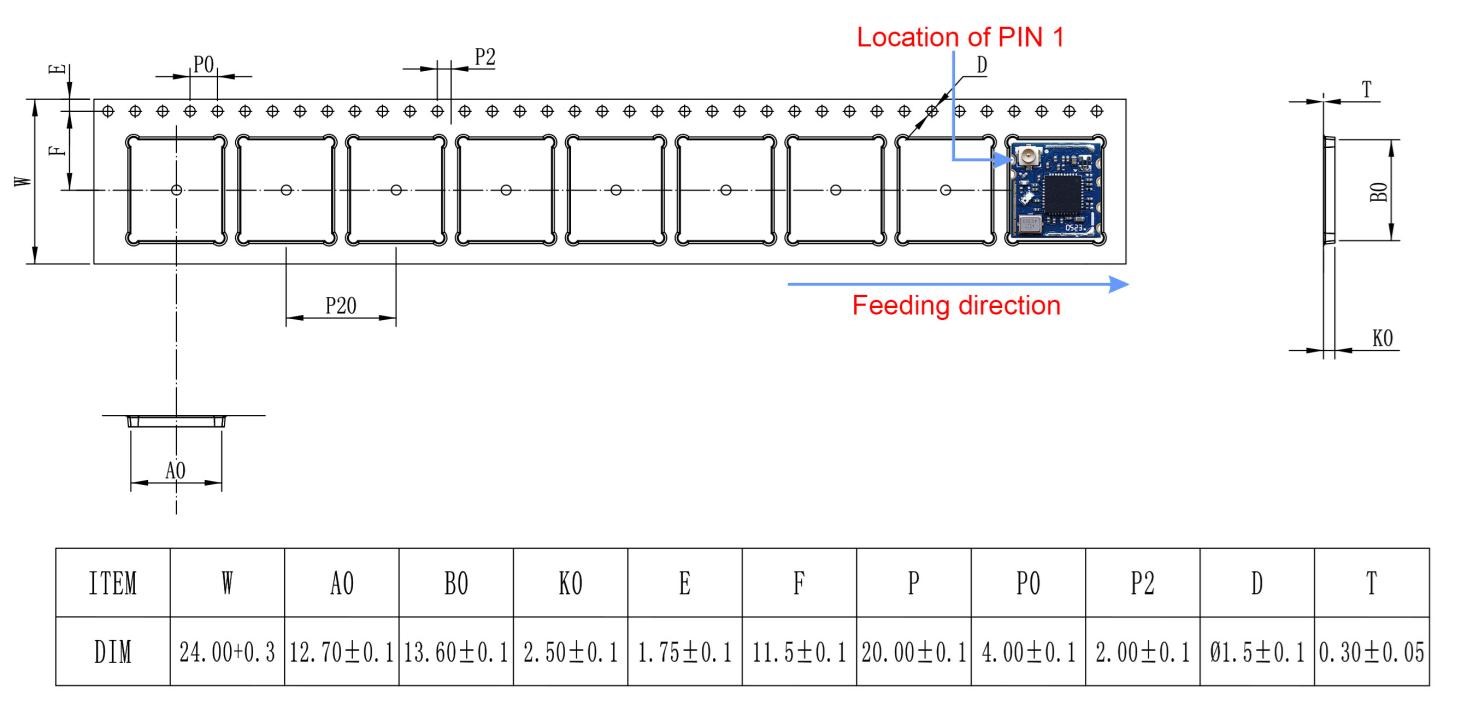

প্যাকেজের মাত্রা
![图片1]()
![图片2]()

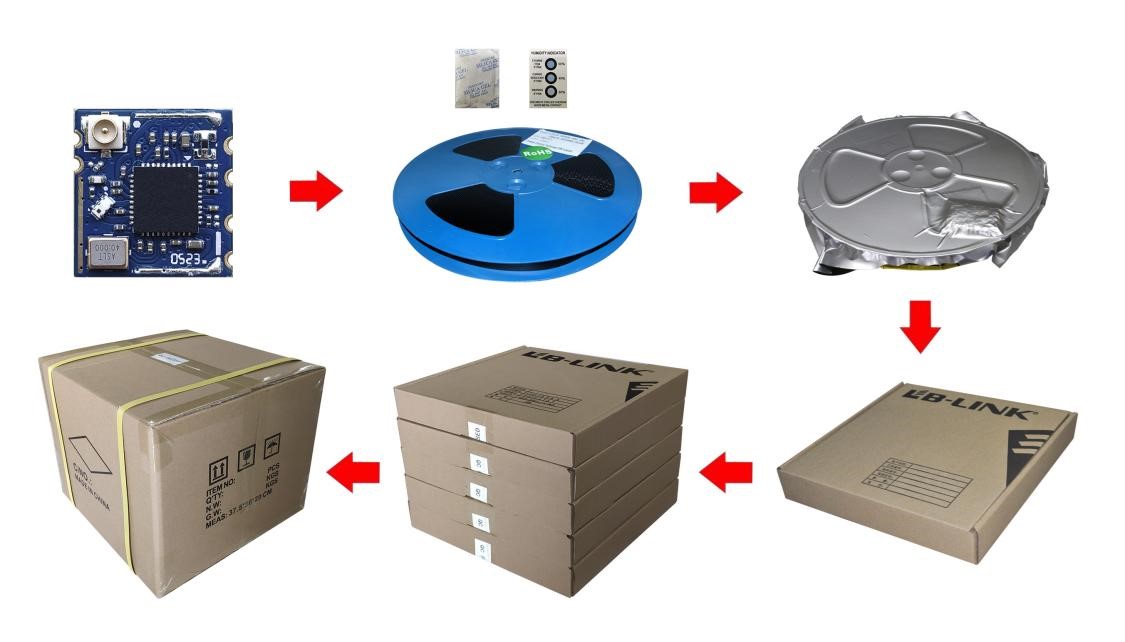

প্যাকেজ স্পেসিফিকেশন:
1. প্রতি রোল 1,000 মডিউল এবং প্রতি বাক্সে 5,000 মডিউল।
2. বাইরের বাক্সের আকার: 37.5*36*29cm।
3. নীল পরিবেশ-বান্ধব রাবার প্লেটের ব্যাস 13 ইঞ্চি, যার মোট পুরুত্ব 28 মিমি (24 মিমি বহনকারী বেল্টের প্রস্থ সহ)।
4. প্রতিটি অ্যান্টি-স্ট্যাটিক ভ্যাকুয়াম ব্যাগে ড্রাই এজেন্ট (20 গ্রাম) এবং আর্দ্রতা কার্ডের 1 প্যাকেজ রাখুন।
5. প্রতিটি শক্ত কাগজ 5টি বাক্সে প্যাক করা হয়।
