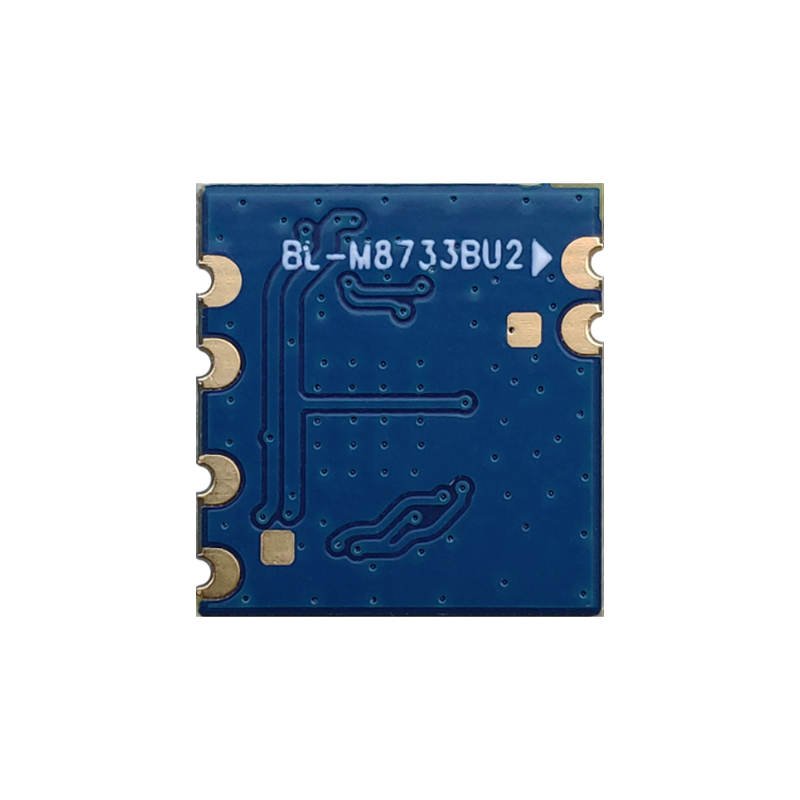

M8733BU2-L 1T1R 802.11a/b/g/n WiFi+B4.2 modul

Dvojedrni 5G Wi-Fi modul z visoko hitrostjo in pametnim daljinskim upravljalnikom

Uvod

BL-M8733BU2-L je visoko integriran dvopasovni WLAN + Bluetooth v4.2 Combo modul. Združuje podsistem 1T1R Dual-band WLAN in podsistem Bluetooth v4.2. Ta modul je združljiv s standardom IEEE 802.11 a/b/g/n in zagotavlja največjo hitrost PHY do 150 Mb/s, podpira dvojni način BT/BLE z združljivostjo BT v4.2/v2.1, ponuja bogato brezžično povezljivost z visokimi standardi in zanesljivo, stroškovno učinkovito pretočnost z večje razdalje.

Lastnosti

• Delovna frekvenca: 2,4~2,4835GHz in 5,15~5,85GHz

• Gostiteljski vmesnik je USB2.0

• Standardi IEEE: IEEE 802.11a/b/g/n

• Brezžična PHY hitrost lahko doseže do 150 Mbps

• Priključite zunanjo anteno skozi blazinico s pol luknje

• Napajanje: glavno napajanje VDD3,3 V±0,2 V

Blokovni diagram

Splošne specifikacije

Ime modula	BL-M8733BU2-L
Čipset	RTL8733BU-VL-CG
Standard WLAN	IEEE 802.11a/b/g/n
Specifikacija BT	Osnovna specifikacija Bluetooth v4.2/2.1
Gostiteljski vmesnik	USB2.0 za WLAN&BT
Antena	Priključite zunanjo anteno skozi blazinico s pol luknje
Dimenzija	13,0*12,3*1,6 mm (D*Š*V)±0,15 mm
Napajanje	DC 3,3 V±0,2 V pri 900 mA (maks.)
Delovna temperatura	-20 ℃ do +70 ℃
Delovanje Vlažnost	10 % do 95 % RH (brez kondenzacije)

Dimenzija izdelka

Dimenzija modula: 13,0*12,3*1,6 mm (D*Š*V; toleranca: ±0,15 mm)

Dimenzije paketa

Specifikacija paketa:

1. 1000 modulov na zvitek in 5000 modulov na škatlo.

2. Zunanja velikost škatle: 37,5*36*29 cm.

3. Premer modre okolju prijazne gumijaste plošče je 13 palcev, s skupno debelino 28 mm

    (s širino nosilnega pasu 24 mm).

4. V vsako antistatično vakuumsko vrečko vstavite 1 paket suhega sredstva (20 g) in kartico za vlaženje.

5. Vsaka škatla je pakirana s 5 škatlami.
