Uvod

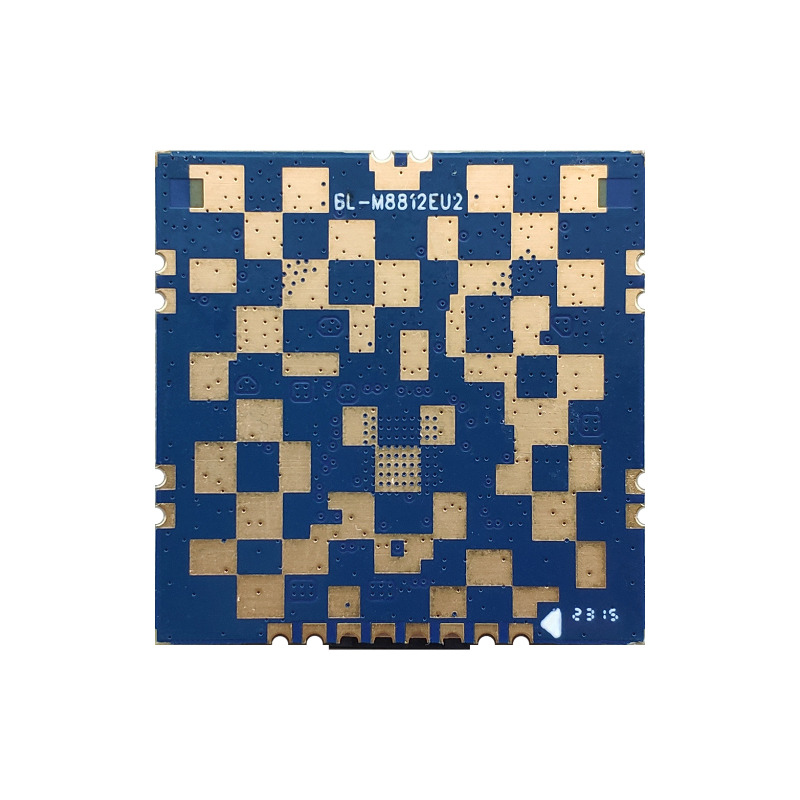

BL-M8812EU2 je visoko integriran enopasovni visokozmogljivi brezžični modul 5G na osnovi RTL8812EU, ki združuje vmesnik USB, WLAN MAC, osnovni pas, ki podpira 2T2R, in radio. Podpira standard IEEE 802.11a/n/ac in zagotavlja najvišjo hitrost PHY do 867Mbps. Modul ima vgrajen visoko zmogljiv FEM in podpira kanal z ozko pasovno širino 10 MHz, s čimer znatno poveča komunikacijsko razdaljo WLAN, kar je idealno za aplikacije brezžičnega prenosa videa na dolge razdalje, kot sta IP kamera in UAV.
Lastnosti
Delovna frekvenca: 5,15~5,85 GHz
Standardi IEEE: IEEE 802.11a/n/ac
Podpira način 2T2R s pasovno širino 10/20/40/80MHz
Hitrost WLAN PHY lahko doseže do 867Mbps
Povežite se z zunanjimi antenami prek priključkov IPEX
Gostiteljski vmesnik je USB 2.0
Enojni DC 5V napajalnik
Blokovni diagram
![]()
![屏幕截图 2024-06-13 171122]()
Splošne specifikacije
Ime modula |
BL-M8812EU2 |
Čipset |
Realtek RTL8812EU-CG |
Standardi WLAN |
IEEE 802.11a/n/ac |
Gostiteljski vmesnik |
USB 2.0 |
Antena |
Povežite se z zunanjimi antenami prek priključkov IPEX |
Dimenzija |
32,0*32,0*3,4 mm (D*Š*V) |
Napajanje |
DC 5,0 V±0,25 V pri 1800 mA (maks.) |
Delovna temperatura |
-20 ℃ do +70 ℃ |
Delovanje Vlažnost |
10 % do 95 % RH (brez kondenzacije) |
Dimenzija izdelka
![屏幕截图 2024-06-13 171139]()
Dimenzija modula: 32,0 mm * 32,0 mm * 3,4 mm (D * Š * V); Toleranca: ±0,3 mm_D/Š, ±0,2 mm_H）
Dimenzija priključka IPEX / MHF-1: 3,0*2,6*1,2 mm (D*Š*V, Ø2,0 mm)
Dimenzije paketa
![1221]()
Specifikacija paketa:
1. 40 modulov na pretisni omot in 680 modulov na škatlo.
2. Pretisni omot je vezan z žično membrano in vstavljen v antistatično vakuumsko vrečko.
3. V vsako antistatično vakuumsko vrečko vstavite 1 vrečko suhih kroglic (20 g) in 1 kartico za vlažnost.
4. Zunanja velikost škatle je 35,2*21,5*15,5 cm.
