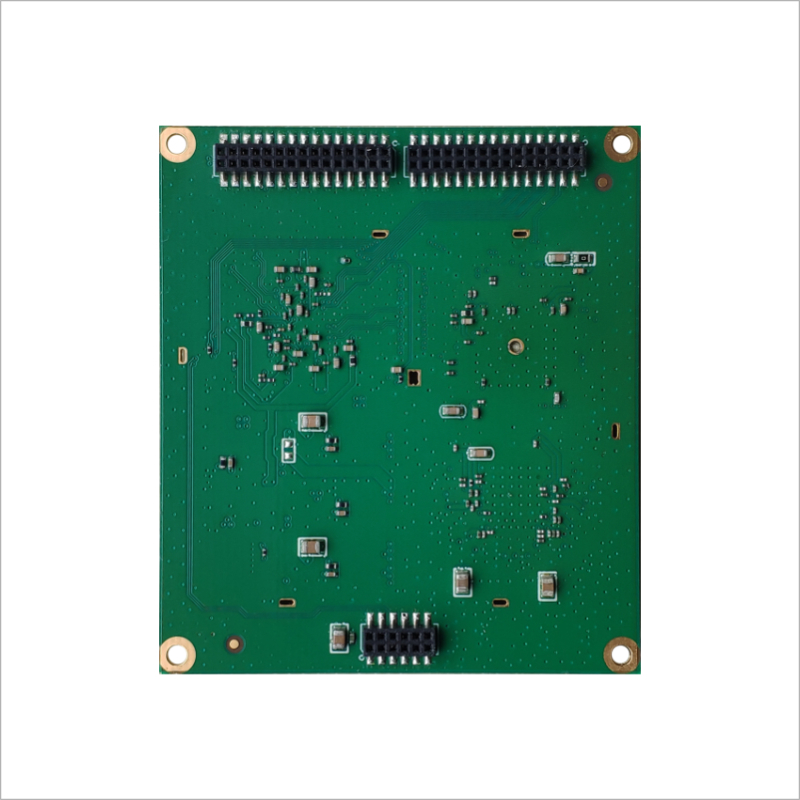

M7621AX7 2T2R 802.11a/b/g/n/ac/ax வைஃபை ரூட்டர் தொகுதி

அறிமுகம்

BL-M7621AX7 என்பது மிகவும் ஒருங்கிணைக்கப்பட்ட டூயல்-பேண்ட் WLAN AP தொகுதியாகும், இது MT7621DA ,MT7905 மற்றும் MT7975 உடன் உருவாக்கப்பட்டுள்ளது. இது 2T2R டூயல்-பேண்ட் WLAN துணை அமைப்பை ஒருங்கிணைக்கிறது. இந்த மாட்யூல் டூயல் கோர் MIPS1004Kc(880MHz),HNAT/HQoS/Samba/VPN முடுக்கிகள், 3-போர்ட் GbE சுவிட்ச், ஒரு USB3.0 மற்றும் 2 UART-போர்ட் ஆகியவற்றை பிழைத்திருத்தத்திற்காக ஒருங்கிணைக்கிறது. இந்த மாட்யூல் இணக்கமான IEEE 802.11 a/b/g/n/ac/ax தரநிலை .40MHz அலைவரிசையுடன் கூடிய WLAN 2.4G RF சங்கிலியானது 573Mbps PHY வீதத்தை ஆதரிக்கும். 80MHz அலைவரிசையுடன் கூடிய WLAN 5.8G RF சங்கிலி 1201Mbps PHY வீதத்தை ஆதரிக்கும்.

அம்சங்கள்

• இயக்க அதிர்வெண்: 2.4~2.4835GHz அல்லது 5.15~5.85GHz (5.926~7.125Ghz WLAN பேண்ட் ஒதுக்கப்பட்டுள்ளது)

• WLAN அம்சங்கள்:

        20/40/80Mhz அலைவரிசையுடன் டூயல்-பேண்ட் 2T2R பயன்முறையை ஆதரிக்கவும்

        MU-MIMO RX, MU-OFDMA TX/RX ஆகியவற்றை ஆதரிக்கவும்

        TX/RX பீம் முன்னாள் ஆதரவு

        ஆதரவு DBDC (இரட்டை இசைக்குழு இரட்டை ஒரே நேரத்தில்)

• உட்பொதிக்கப்பட்ட MIPS1004Kc(880MHz, Dual-core)

        ஒரு மையத்திற்கு 32KB I-Cache மற்றும் 32KB D-Cache

        256KB L2 கேச் (டூயல் கோர் மூலம் பகிரப்பட்டது)

        SMP திறன் கொண்டது

        ஒற்றை செயலி செயல்பாடு கட்டமைக்கக்கூடியது

• கிகாபிட் ஸ்விட்ச்

        முழு வரி விகிதத்துடன் 3-போர்ட்

        3-போர்ட் 10/100/1000Mbps MDI டிரான்ஸ்ஸீவர்கள்

• உட்பொதிக்கப்பட்ட DDR3-1200 128MBytes(KGD)

• ஒரு USB3.0 USB2.0 உடன் இணக்கமானது

• HW சேமிப்பு முடுக்கி

• HW NAT

        2Gbps கம்பி வேகம்

        L2 பாலம்

        IPv4 ரூட்டிங் ,NAT,NAPT

        IPv6 ரூட்டிங் ,DS-Lite,6RD,6to4

• HW QoS

        ஒவ்வொரு ஓட்டத்தின் குறைந்தபட்ச/அதிகபட்ச அலைவரிசைக்கு உத்தரவாதம் அளிக்க 16 வன்பொருள் வரிசைகள்

        HW NAT இன்ஜினுடன் தடையின்றி இணைந்து பணியாற்றுங்கள்

• HW கிரிப்டோ எஞ்சின்

        400~500Mbps IPSec செயல்திறன் வழங்கவும்

• 2 UART இடைமுகம்

• ஒரு சிஸ்டம் LED, மூன்று LAN-போர்ட் LED, ஒரு 2.4GHz வயர்லெஸ் LED, ஒரு 5.8GHz வயர்லெஸ் LED

தொகுதி வரைபடம்

பொது விவரக்குறிப்புகள்

தொகுதி பெயர்	BL-M7621AX7
சிப்செட்	MT7621DA,MT7905DAN,MT7975DN
WLAN தரநிலை	IEEE 802.11 a/b/g/n/ac/ax
I/O இடைமுகம்	ஜிகா எத் PHY/USB3.0 USB2.0/UART உடன் இணக்கமானது
ஆண்டெனா	வெளிப்புற WLAN ஆண்டெனாவுக்கான IPEX இணைப்பு
பரிமாணம்	60*53*5.7மிமீ (L*W*H)
பவர் சப்ளை	DC 12V±0.5V(சக்தி வரம்பு 5~14V) @ 1500 mA ( 12Vக்கு உச்சம்)
செயல்பாட்டு வெப்பநிலை	-10℃ முதல் +50℃ வரை
ஆபரேஷன் ஈரப்பதம்	10% முதல் 95% RH (ஒடுக்காதது)

தயாரிப்பு அளவு

தொகுதி பரிமாணம்: 60*53*5.7mm(L*W*H; சகிப்புத்தன்மை: L ±0.15mm;W ±0.15mm;H ±0.3mm)

தொகுப்பு பரிமாணங்கள்

தொகுப்பு விவரக்குறிப்பு:

1. ஒரு கொப்புளம் தட்டுக்கு 12 தொகுதிகள் மற்றும் ஒரு பெட்டிக்கு 144 தொகுதிகள்.

2. கொப்புளம் கம்பி சவ்வுடன் பிணைக்கப்பட்டு, நிலையான எதிர்ப்பு வெற்றிட பையில் வைக்கப்படுகிறது.

3. ஒவ்வொரு ஆன்டி-ஸ்டேடிக் வெற்றிட பையிலும் 1 பை உலர் மணிகளை (20 கிராம்) வைக்கவும். 1 பிசிக்கள் 3 புள்ளி ஈரப்பதம் அட்டை.

4. வெளிப்புற பெட்டி அளவு 35.2*21.5*15.5cm.
