โซลูชันการส่งสัญญาณวิดีโอด้วยโดรนระยะไกล

เนื่องจากความต้องการการส่งสัญญาณวิดีโอ WiFi ระยะไกลในตลาดโดรนของเล่นยังคงเพิ่มขึ้น เราจึงรู้สึกตื่นเต้นที่จะนำเสนอ BL-M8197FH1+BL-M8812CU2 ซึ่งเป็นโซลูชันโมดูลไร้สายประสิทธิภาพสูงราคาประหยัด ข้อได้เปรียบที่สำคัญของโซลูชันนี้อยู่ที่ความสามารถในการรองรับแบนด์วิดธ์แคบที่ 10MHz และส่งมอบกำลังขับสูงสุดเกิน 24dBm ทำให้สามารถขยายระยะการส่งภาพได้ โซลูชันนี้เข้ากันได้กับแพลตฟอร์มยอดนิยม เช่น Fuhang, Allwinner และ HiSilicon

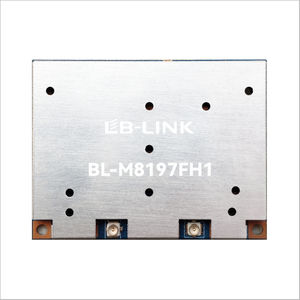

BL-M8197FH1 ทำหน้าที่เป็นอุปกรณ์รีเลย์ที่ให้พลังการประมวลผลที่ยอดเยี่ยมและเครื่องขยายกำลัง (PA) ในตัวเพื่อให้แน่ใจว่าสัญญาณไร้สายครอบคลุมอย่างเสถียร โดยจะใช้ย่านความถี่ 5G ในโหมด STA เพื่อเชื่อมต่อฮอตสปอต AP ที่อยู่ห่างไกล ในขณะที่ย่านความถี่ 2.4G ทำงานในโหมด AP เพื่อมอบฮอตสปอตสำหรับอุปกรณ์ไร้สาย เช่น แล็ปท็อป สมาร์ทโฟน และแท็บเล็ต โมดูลนี้รองรับช่องสัญญาณแคบ 5MHz/10MHz และประสิทธิภาพ RF ที่ยอดเยี่ยมสำหรับการสื่อสาร 5G WLAN ในระยะทางที่ไกลกว่า กำลังไฟ TX ต่ำที่กำหนดเอง และความสามารถ RX ระดับสูง เหมาะสำหรับการสื่อสารรีเลย์ระยะศูนย์ 2.4G WLAN มากกว่า

คุณสมบัติที่สำคัญ:

◇ ชิปเซ็ต: RTL8197FH+RTL8812FR

◇ มาตรฐานไร้สาย: IEEE 802.11a/b/g/n/ac, 2x2

◇ แถบความถี่: 2.4GHz/5GHz

◇ แบนด์วิดท์: 5MHz/10MHz/20MHz/40MHz/80MHz

◇ อัตราการส่งข้อมูล: 866.7Mbps+300Mbps

CPU CPU Core MIPS 24Kc ประสิทธิภาพสูงความเร็วสูงสุด 1,000MHz

◇ RAM: 512Mb DDR2

◇ ROM: 64Mb SPI NOR FLASH (ความสามารถในการปรับแต่งสูงสุด 256Mb)

◇ ขนาด: 46.7x35.8มม

BL-M8812CU2 ทำหน้าที่เป็นอุปกรณ์ไคลเอ็นต์ โดยรองรับเครื่องขยายสัญญาณเสียงในตัว (iPA) และให้ช่วงครอบคลุมสัญญาณไร้สายที่เสถียร ช่วยให้ฮอตสปอต AP สำหรับการเชื่อมต่ออุปกรณ์ระยะไกลที่สะดวก อีกทั้งยังมีจุดเชื่อมต่อไร้สายที่รวดเร็วและเชื่อถือได้

คุณสมบัติที่สำคัญ:

◇ ชิปเซ็ต: RTL8812CU

◇ มาตรฐานไร้สาย: IEEE 802.11a/b/g/n/ac, 2x2

◇ แถบความถี่: 2.4GHz/5GHz

◇ แบนด์วิดธ์: 10MHz/20MHz/40MHz/80MHz

◇ อัตราการส่งข้อมูล: 866Mbps/300Mbps

◇ อินเทอร์เฟซ: USB

◇ ขนาด: 31x20 มม. ◇ การรับรอง: SRRC/FCC

รายการโมดูลที่แนะนำสำหรับโดรน：

เลขที่	โมเดลโมดูล	คุณสมบัติ 1	คุณสมบัติ 2

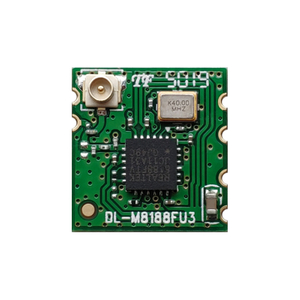

1	BL-M8188FU3	◇ RTL8188FTV ◇ 802.11bgn,1x1 ◇ USB,12.3x13มม. ◇ระยะทาง> 0.8KM
2	BL-M8189FS6	◇ RTL8189FTV ◇ 802.11bgn,1x1 ◇ SDIO,12x12มม. ◇ ระยะทาง> 0.8KM
3	BL-M8733BU1	◇ RTL8733BU , 802.11abgn, 1x1 , BT5.2 , USB, 12.3x13 มม . , รองรับ BW แคบ 10MHz ◇ รองรับเสาอากาศคู่ โดยมีเสาอากาศ BT ใช้สำหรับกระจายเสียงและเสาอากาศ WiFi สำหรับการส่งข้อมูล พวกเขาสามารถทำงานแยกกันในเวลาเดียวกัน ช่วยเพิ่มประสิทธิภาพอย่างมาก ◇ ระยะทาง > 1 กม
4	BL-M8821CS1	◇ RTL8821CS ◇ 802.11abgn/ac,1x1 ◇ BT4.2 ◇ SDIO,12x12มม . ◇ ระยะทาง> 1KM
5	BL-M8822CS1	◇ RTL8822CS ◇ 802.11abgn/ac,2x2 ◇ BT5.0 ◇ SDIO,13x15มม . ◇ ระยะทาง> 2KM
6	BL-M8812CU9	◇ RTL8812CU ◇ 802.11a/n/ac,2x2 ◇ USB,20x31มม. ◇ซิลิโคนนำความร้อน ◇รองรับตัวเชื่อมต่อFPC ◇รองรับ 10MHzแคบBW ◇ระยะทาง> 1.5KM
7	BL-M8192EU9	◇ RTL8192EU ◇ 802.11bgn,1x1 ◇ USB,35x45 มม. ◇ eFEM/ ซิลิโคนนำความร้อน ◇ รองรับ BW แคบ 10MHz ◇ ระยะทาง> 4KM
8	BL-M8812EU2	◇ RTL8812EU ◇ 802.11a/n/ac.2x2 ◇ USB,32x32 มม. ◇ eFEM/ ซิลิโคนนำความร้อน ◇ รองรับขั้วต่อ FPC ◇ รองรับ BW แคบ 10MHz ◇ ระยะทาง > 5 กม
9	8192FU3+8192FS1 ชุดโมดูลโดรน	8192FU3【โดรน (AP)】： ◇ RTL8192FC ◇ 802.11bgn,2x2 ◇ USB,15x22.5มม . ◇รองรับ 10MHzแคบBW ◇รองรับIPEX，การจับคู่เสาอากาศที่สะดวก ◇ระยะทาง>4.5KM	8192FS1【ไคลเอนต์ (STA)】： ◇ RTL8192FS ◇ 802.11bgn,2x2 ◇ SDIO,12x12มม. ◇รองรับ BW แคบ 10MHz
10	8812CU2+8197FH1 ชุดโมดูลโดรน	8812CU2【โดรน (AP)】： ◇ RTL8812CU ◇ 802.11abgn/ac,2x2 ◇ USB,20x31มม. ◇ซิลิโคนนำความร้อน ◇รองรับ 10MHzแคบBW ◇รองรับIPEX，การจับคู่เสาอากาศที่สะดวก ◇ระยะทาง>6KM	8197FH1【ไคลเอนต์ (repeater)】： ◇ RTL8197FH+RTL8812FR ◇ 802.11abgn/ac,2x2 ◇ 46.7*35.8 มม. ◇ซิลิโคนนำความร้อน ◇รองรับ BW แคบ 10MHz
