giriiş

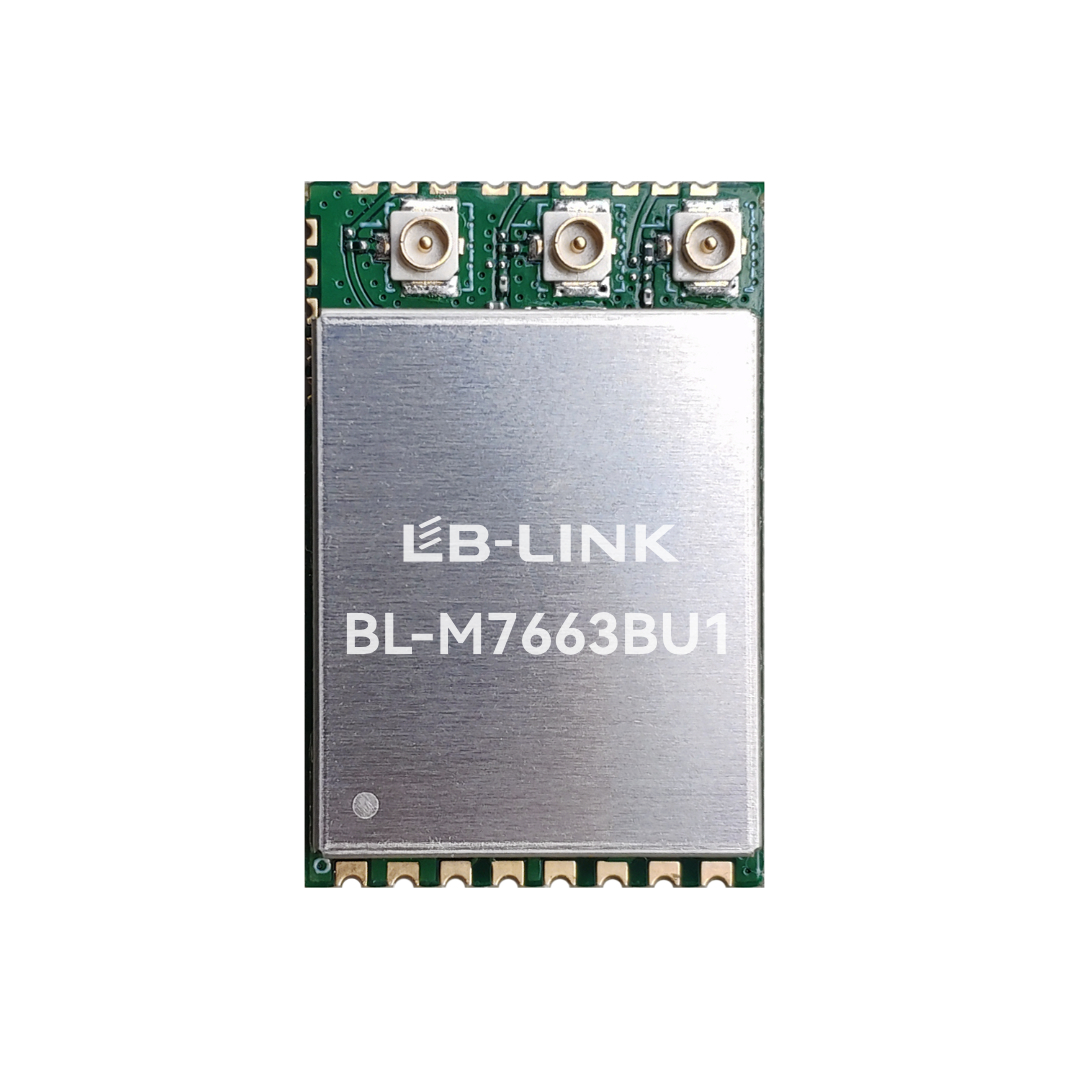

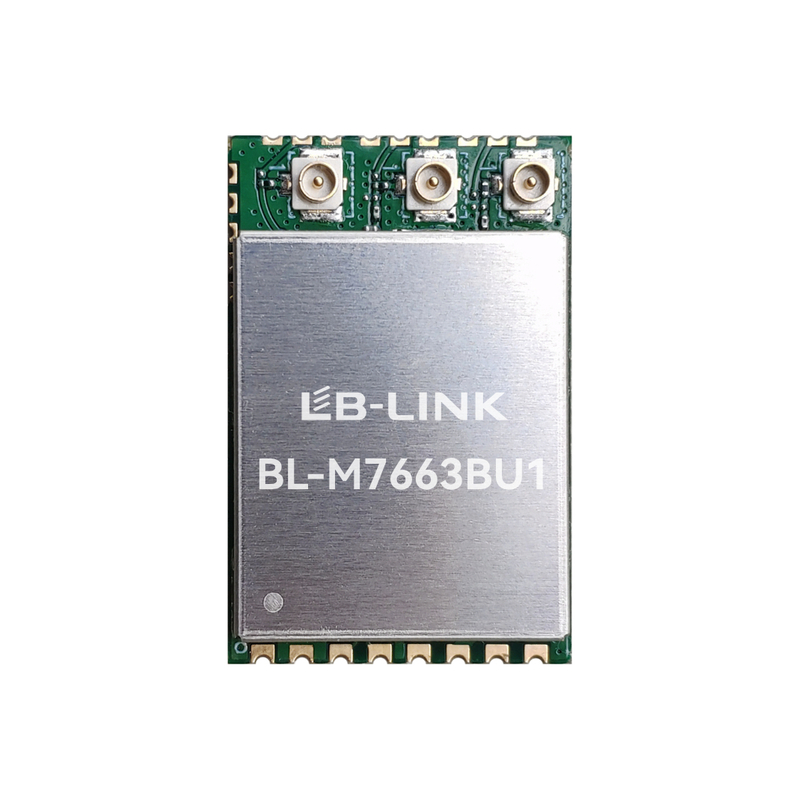

BL-M7663BU1 son derece entegre bir Çift bantlı WLAN + Bluetooth v5.1 Birleşik modülüdür. 2T2R Çift bantlı WLAN alt sistemi ile Bluetooth v5.1 alt sistemini birleştirir. IEEE 802.11a/b/g/n/ac standardıyla uyumlu olan ve 867 Mbps'ye kadar maksimum PHY hızı sağlayan bu modül, BR/EDR ve BLE ikili modunu destekleyerek yüksek standartlarda zengin özelliklere sahip kablosuz bağlantı sunar ve uzun mesafeden güvenilir, uygun maliyetli çıktı sunar.
Özellikler
Çalışma Frekansları: 2,4~2,4835GHz veya 5,15~5,85GHz
Ana Bilgisayar Arayüzü USB2.0'dır
IEEE Standartları: IEEE 802.11a/b/g/n/ac
Kablosuz PHY hızı 867Mbps'ye kadar ulaşabilir
Bluetooth 5.1 sistemini destekler
IPEX konnektörleri aracılığıyla harici antene bağlanın
Güç Kaynağı: DC 3,3V±0,2V güç kaynağı

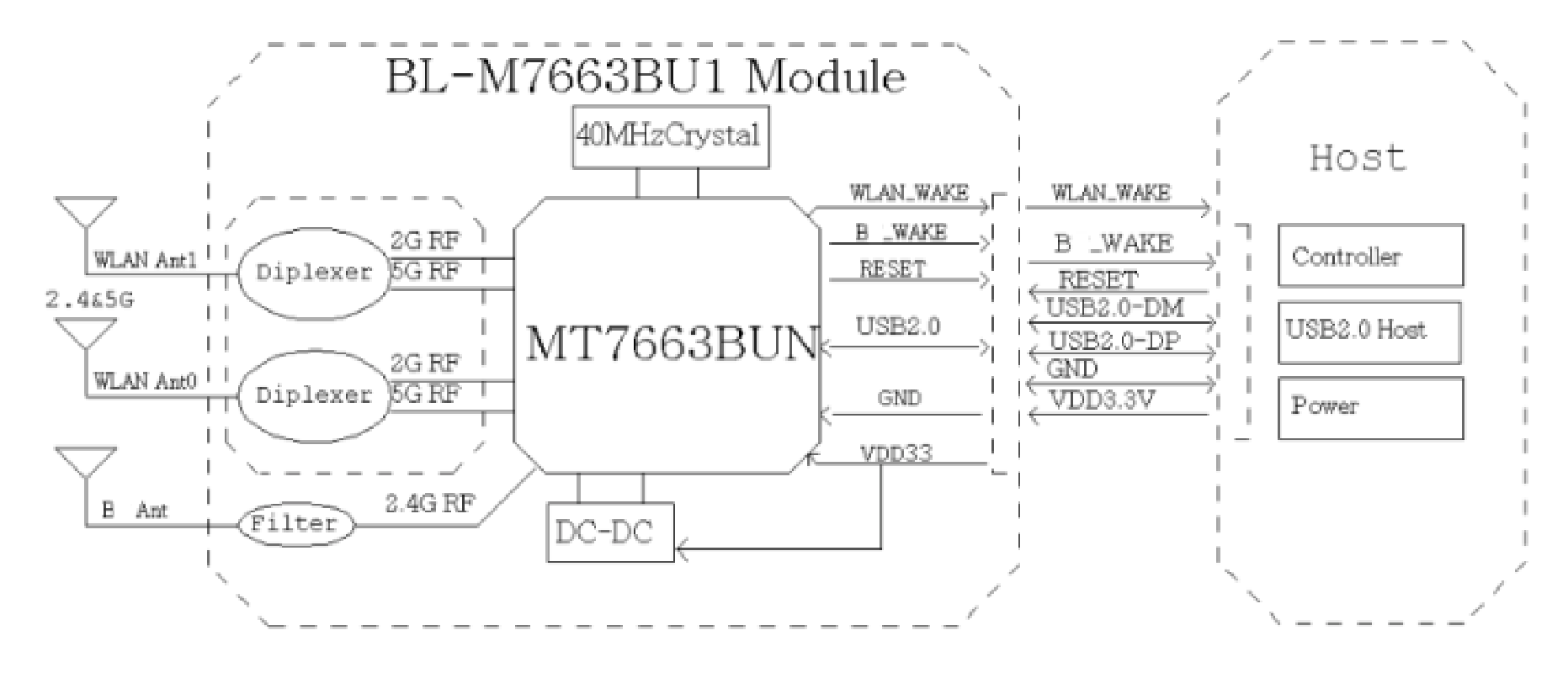

Blok Diyagramı
Genel Özellikler
Modül Adı |
BL-M7663BU1 |
Yonga seti |
MT7663BUN |
WLAN Standardı |
IEEE 802.11a/b/g/n/ac |
BT Şartnamesi |
Bluetooth Çekirdek Belirtimi v5.1 |
Ana Bilgisayar Arayüzü |
WLAN ve BT için USB2.0 |
Anten |
bağlanın (Üç anten) IPEX konnektörleri aracılığıyla harici antene |
Boyut |
27,0*17,7*3,0 mm (U*G*Y) |
Güç Kaynağı |
DC 3,3V±0,2V @ 1000 mA (Maks) |
Çalışma Sıcaklığı |
-20°C ile +70°C arası |
Çalışma Nemi |
%10 - %95 RH (Yoğuşmasız) |

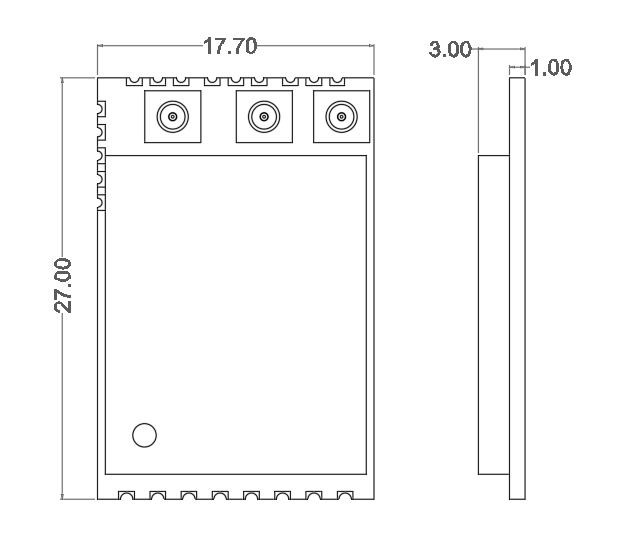

Ürün Boyutu
Modül boyutu: 27,0 mm*17,7 mm*3,0 mm (U*G*Y); Tolerans: ±0,15 mm)
IPEX / MHF-1 konektör boyutu: 2,6*3,0*1,2 mm (U*G*Y, Ø2,0 mm)
Paket Ölçüleri

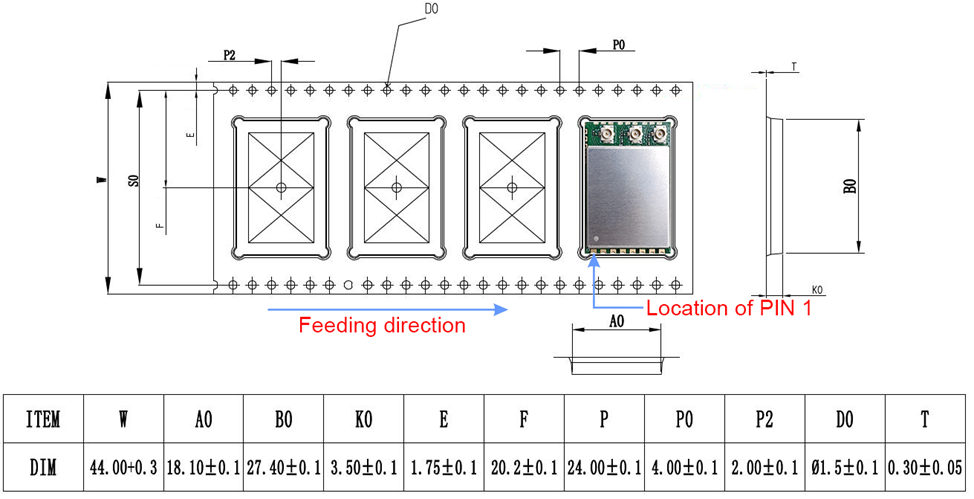

Paket özellikleri:
1、 Rulo başına 600 modül ve kutu başına 2.400 modül.
2 、 Dış kutu boyutu: 37.5*36*29 cm.
3、 Mavi çevre dostu kauçuk plakanın çapı 13 inç olup toplam kalınlığı 48 mm'dir (44 mm taşıma kayışı genişliği ile).
4、 Her bir anti-statik vakum poşetine 1 paket kuru madde (20g) ve nem kartını koyun.
5、 Her karton 4 kutu ile paketlenmiştir.
