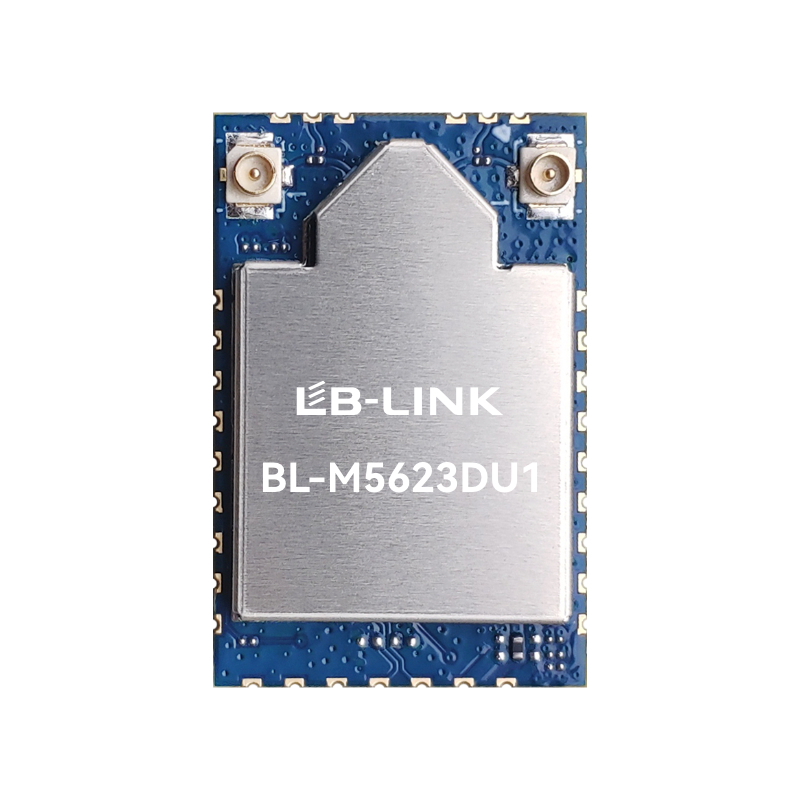

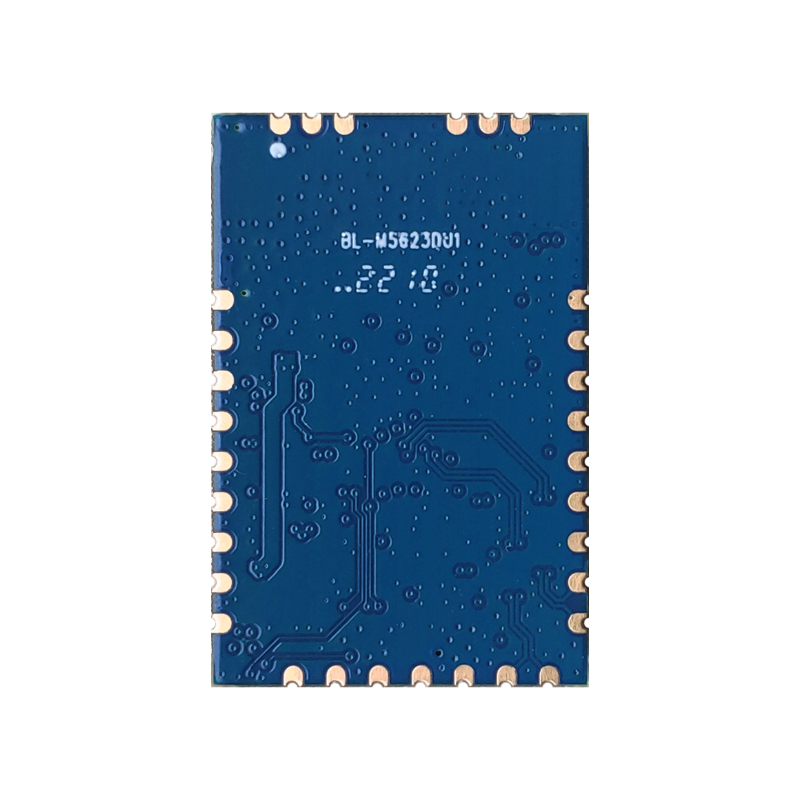

M5623DU1 2T2R 802.11a/b/g/n/ac WiFi + BT5.1-Compliant Module

ባለሁለት ሞድ 5ጂ ዋይፋይ ሞዱል ከ RF Amplifier እና 3000m ክልል ጋር

መግቢያ

BL-M5623DU1 በጣም የተዋሃደ ባለሁለት ባንድ WLAN + ብሉቱዝ v5.1 ጥምር ሞጁል ነው። የ 2T2R ባለሁለት ባንድ WLAN ንዑስ ስርዓት እና የብሉቱዝ v5.1 ንዑስ ስርዓትን ያጣምራል። ይህ ሞጁል ከ IEEE 802.11 a/b/g/n/ac standard ጋር ተኳሃኝ እና ከፍተኛውን የPHY ፍጥነት እስከ 867Mbps ያቀርባል፣ BT / BLE ባለሁለት ሁነታን ከ BT v5.1/v4.2/v2.1 ማክበር ጋር ይደግፋል፣ ለSTB፣OTT፣IOT እና አውቶሞቲቭ አፕሊኬሽኖች በባህሪያት የበለጸገ እና ዝቅተኛ ዋጋ ይሰጣል።

ባህሪያት

የክወና ድግግሞሽ፡ 2.4~2.4835GHz ወይም 5.15~5.85GHz

የአስተናጋጅ በይነገጽ ዩኤስቢ 2.0 ነው።

የIEEE ደረጃዎች፡ IEEE 802.11a/b/g/n/ac

የገመድ አልባ የPHY ፍጥነት እስከ 867Mbps ሊደርስ ይችላል።

BT Classic እና BT Low Energy ባለሁለት ሁነታን በአንድ ጊዜ ይደግፉ

በ IPEX ማገናኛዎች ወደ ውጫዊ አንቴና ይገናኙ

የኃይል አቅርቦት: 3.3V± 0.2V ዋና የኃይል አቅርቦት

ንድፍ አግድ

አጠቃላይ ዝርዝሮች

የሞዱል ስም	BL-M5623DU1
ቺፕሴት	UWE5623DU
የWLAN ደረጃዎች	IEEE 802.11 a/b/g/n/ac
የብሉቱዝ መስፈርቶች	የብሉቱዝ ኮር ዝርዝር v5.1/4.2/2.1
የአስተናጋጅ በይነገጽ	ዩኤስቢ2.0
አንቴና	በ IPEX ማገናኛዎች ወደ ውጫዊ አንቴና ይገናኙ
ልኬት	27.0*17.8*3ሚሜ (L*W*H)
የኃይል አቅርቦት	DC 3.3V±0.2V @ 1A (ከፍተኛ)
የአሠራር ሙቀት	-20 ℃ እስከ +70 ℃
የክወና እርጥበት	ከ 10% እስከ 95% RH (የማይከማች)

የምርት መጠን

የሞዱል ልኬት፡ 27.0ሚሜ*17.8ሚሜ*3ሚሜ (L*W*H፤ መቻቻል፡ ± 0.15ሚሜ)

IPEX/MHF-1 አያያዥ ልኬት፡ 2.6*3.0*1.2ሚሜ (L*W*H፣ Ø2.0ሚሜ)

የጥቅል ልኬቶች

የጥቅል ዝርዝር፡

1. በአንድ ጥቅል 900 ሞጁሎች እና 3,600 ሞጁሎች በአንድ ሳጥን.

2. የውጪ ሳጥን መጠን: 37.5 * 36 * 29 ሴሜ.

3. የሰማያዊው አካባቢ ተስማሚ የሆነ የጎማ ጠፍጣፋ ዲያሜትር 13 ኢንች ነው፣ በድምሩ 48 ሚሜ ውፍረት ያለው

    (በ 44 ሚሜ የተሸከመ ቀበቶ ስፋት).

4. በእያንዳንዱ ፀረ-ስታቲክ ቫክዩም ቦርሳ ውስጥ 1 ጥቅል ደረቅ ወኪል (20 ግራም) እና የእርጥበት ካርድ ያስቀምጡ።

5. እያንዳንዱ ካርቶን በ 4 ሳጥኖች የተሞላ ነው.
