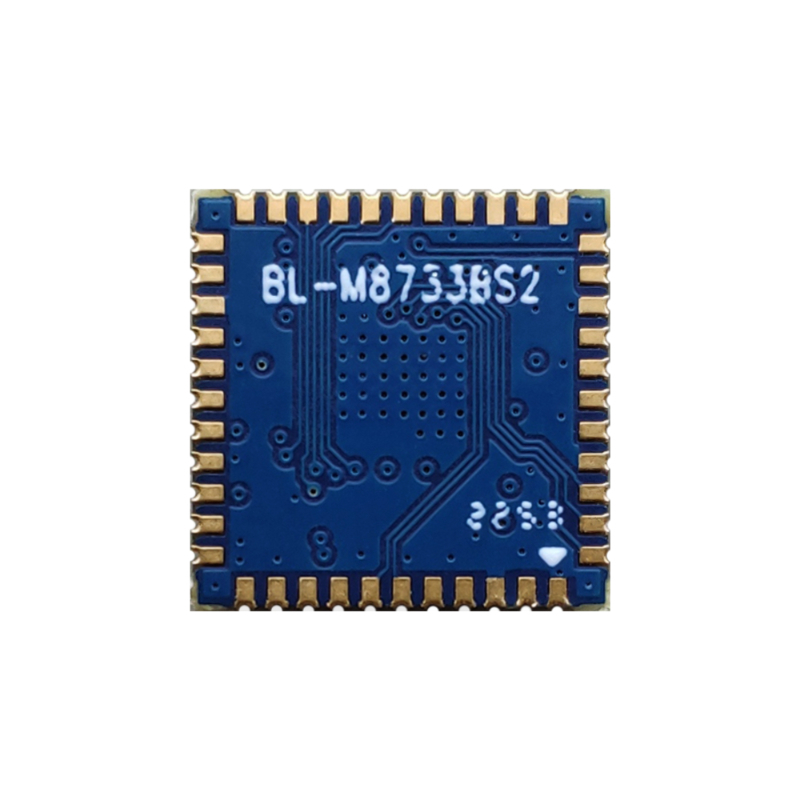

M8733BS2 1T1R 802.11a/b/g/n WiFi+B5.2 ሞጁል

የውጪ 5ጂ ዋይፋይ ሞዱል ከ Dual Band 2.4G/5.8G እና AC መቆጣጠሪያ ጋር

መግቢያ

BL-M8733BS2 በጣም የተዋሃደ ባለሁለት ባንድ WLAN + ብሉቱዝ v5.2 ጥምር ሞጁል ነው። የ 1T1R ባለሁለት ባንድ WLAN ንዑስ ስርዓት ከኤስዲአይኦ በይነገጽ ተቆጣጣሪዎች እና የብሉቱዝ ንዑስ ስርዓት ከ UART በይነገጽ መቆጣጠሪያ ጋር ያጣምራል። ይህ ሞጁል ከIEEE802.11a/b/g/n መስፈርት ጋር ተኳሃኝ እና ከፍተኛውን የPHY ፍጥነት እስከ 150Mbps ያቀርባል። የብሉቱዝ ድርብ ሁነታን ከ BT v5.2/v4.2/v2.1 ጋር ያማክራል፣ በባህሪያት የበለፀገ እና ዝቅተኛ ዋጋ ለኦቲቲ ሳጥኖች፣ አይፒ ካሜራዎች፣ POS እና ሌሎች ሽቦ አልባ ግንኙነት ለሚፈልጉ መሳሪያዎች ያቀርባል።

ባህሪያት

• የክወና ድግግሞሽ፡ 2.4~2.4835GHz ወይም 5.15~5.85GHz

• የአስተናጋጅ በይነገጽ፡ SDIO 2.0 ለWLAN፣ HS-UART ለብሉቱዝ

• IEEE መደበኛ፡ IEEE 802.11a/b/g/n

• የገመድ አልባ የPHY ፍጥነት እስከ 150Mbps ሊደርስ ይችላል።

• የብሉቱዝ መግለጫ፡- v2.1+EDR/v4.2/v5.2

• በአንድ ጊዜ BT LE እና BR/EDR

• የኃይል አቅርቦት፡ DC 3.3V ዋና ሃይል እና 1.8V/3.3VI/O ሃይል

ንድፍ አግድ

አጠቃላይ ዝርዝሮች

የሞዱል ስም	BL-M8733BS2
ቺፕሴት	RTL8733BS-CG
የWLAN ደረጃዎች	IEEE802.11 a/b/g/n
የብሉቱዝ መስፈርቶች	የብሉቱዝ ኮር መግለጫ v5.2/v4.2/2.1
የአስተናጋጅ በይነገጽ	SDIO 2.0 ለ WLAN እና UART በይነገጽ ለ BT
አንቴና	ወደ ውጫዊ አንቴና ያገናኙ በግማሽ ቀዳዳ በኩል
ልኬት	12*12*2.3ሚሜ (L*W*H)
የኃይል አቅርቦት	DC 3.3V±0.2V @ 600 mA ( ከፍተኛ) ዲሲ 3.3V ± 0.2V ወይም 1.8V ± 0.1V I / O የኃይል አቅርቦት
የአሠራር ሙቀት	-20 ℃ እስከ +70 ℃
የክወና እርጥበት	ከ 10% እስከ 95% RH (የማይከማች)

የምርት መጠን

የሞዱል ልኬት፡ 12.0*12.0*2.3ሚሜ (L*W*H፤ መቻቻል፡ ±0.3ሚሜ_ኤል/ወ፣ ±0.2ሚሜ_H)

የጥቅል ልኬቶች

የጥቅል ዝርዝር፡

1. 1,000 ሞጁሎች በአንድ ጥቅል እና 5,000 ሞጁሎች በአንድ ሳጥን.

2. የውጪ ሳጥን መጠን: 37.5 * 36 * 29 ሴሜ.

3. የሰማያዊው አካባቢ ተስማሚ የሆነ የጎማ ጠፍጣፋ ዲያሜትር 13 ኢንች ነው፣ በአጠቃላይ ውፍረት 28 ሚሜ

    (በ 24 ሚሜ የተሸከመ ቀበቶ ስፋት).

4. 1 ጥቅል ደረቅ ወኪል (20 ግራም) እና የእርጥበት ካርድ በእያንዳንዱ ፀረ-ስታቲክ ቫክዩም ቦርሳ ውስጥ ያስቀምጡ።

5. እያንዳንዱ ካርቶን በ 5 ሳጥኖች የተሞላ ነው.
