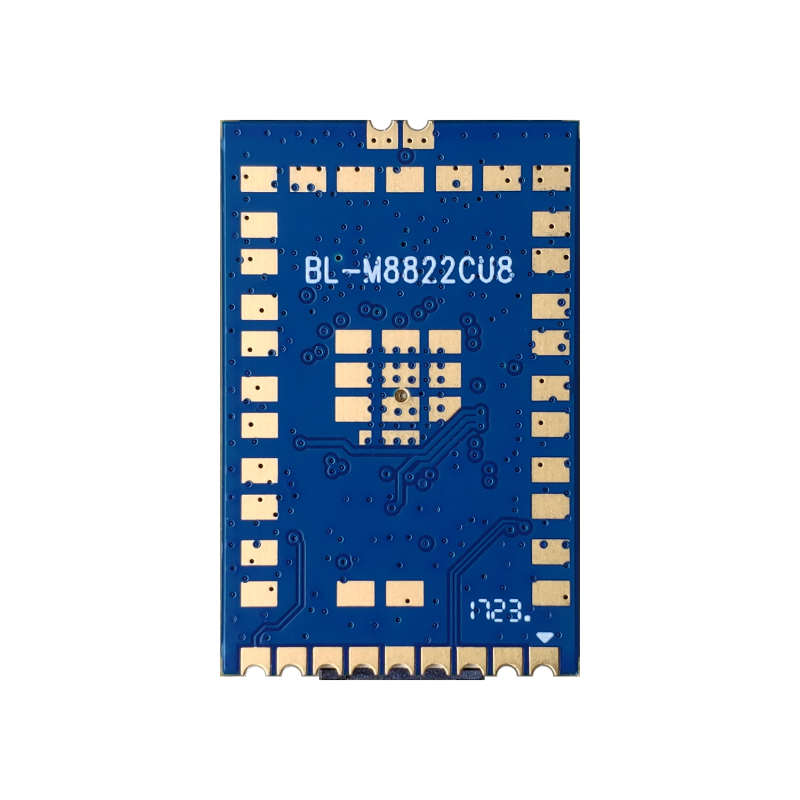

M8822CU8 2T2R 802.11a/n/ac WiFi+B5.0 ሞጁል

5ጂ ዋይ ፋይ ሞዱል ከስማርት የርቀት መቆጣጠሪያ፣ ብሉቱዝ እና ረጅም ክልል ጋር

መግቢያ

BL-M8822CU8 በከፍተኛ ደረጃ የተቀናጀ 5ጂ ባንድ WLAN + ብሉቱዝ v5.0 ጥምር ሞጁል ነው። መቆጣጠሪያውን ከዩኤስቢ መሳሪያ በይነገጽ፣ ከWLAN MAC፣ 2T2R አቅም ያለው የWLAN ቤዝ ባንድ እና የWLAN ሬዲዮ ጋር ያጣምራል። ይህ ሞጁል ከIEEE 802.11a/n/ac ስታንዳርድ ጋር ተኳሃኝ እና ከፍተኛውን የPHY ፍጥነት እስከ 867Mbps ያቀርባል፣ በባህሪ የበለጸገ ገመድ አልባ ግንኙነት እና አስተማማኝ ከረዥም ርቀት ላይ ያለውን ፍሰት ያቀርባል።

ባህሪያት

የክወና ድግግሞሽ፡ 2.4~2.4835GHz እና 5.15~5.85GHz

የIEEE ደረጃዎች፡ IEEE 802.11a/n/ac

የWLAN PHY ፍጥነት እስከ 867Mbps ሊደርስ ይችላል።

የ BT Classic / BT Low Energy ባለሁለት ሁነታን ይደግፉ

ዝቅተኛ የPHY ፍጥነት ከፍ ያለ TX RF ሃይል ማዘጋጀት ይችላል።

በ IPEX በኩል ወደ ውጫዊ አንቴናዎች ይገናኙ

የአስተናጋጅ በይነገጽ USB2.0 ነው።

ዋና የኃይል አቅርቦት: ዲሲ 3.3V± 0.2V

ንድፍ አግድ

አጠቃላይ ዝርዝሮች

የሞዱል ስም	BL-M8822CU8
ቺፕሴት	RTL8822CU-CG
የWLAN ደረጃዎች	IEEE802.11a/n/ac
የአስተናጋጅ በይነገጽ	የዩኤስቢ2.0 በይነገጽ ለWLAN እና ብሉቱዝ
አንቴና	በ IPEX ማገናኛዎች በኩል ወደ ውጫዊ አንቴናዎች ይገናኙ
ልኬት	31.0*20.0*3.5 ሚሜ (L*W*H)
የኃይል አቅርቦት	DC 3.3V±0.2V @1500mA (ከፍተኛ)
የአሠራር ሙቀት	-20 ℃ እስከ +70 ℃
የክወና እርጥበት	ከ 10% እስከ 95% RH (የማይከማች)

የምርት መጠን

የሞዱል ልኬት፡ 31.0mm*20.0mm*3.5mm (L*W*H ; መቻቻል: ± 0.15mm)

IPEX/MHF-1 አያያዥ ልኬት፡ 3.0*2.6*1.2ሚሜ (L*W*H፣ Ø2.0ሚሜ)

የጥቅል ልኬቶች

የጥቅል ዝርዝር፡

1. 60 ሞጁሎች  በአንድ  ትሪ  እና  1,080 ሞጁሎች በአንድ ሳጥን።

2. የሞዱል ትሪዎች በማሸጊያ ፊልም ተስተካክለው ወደ ፀረ-ስታቲክ ቫክዩም ቦርሳ ተጭነዋል.

3. እያንዳንዱ ፀረ-ስታቲክ ቫክዩም ቦርሳ እንዲሁ በቦርሳ (20 ግራም) ደረቅ ወኪል እና እርጥበት ካርድ ተሞልቷል።

4. የውጪው ሳጥን መጠን 35.2 * 21.5 * 15.5 ሴ.ሜ ነው.
