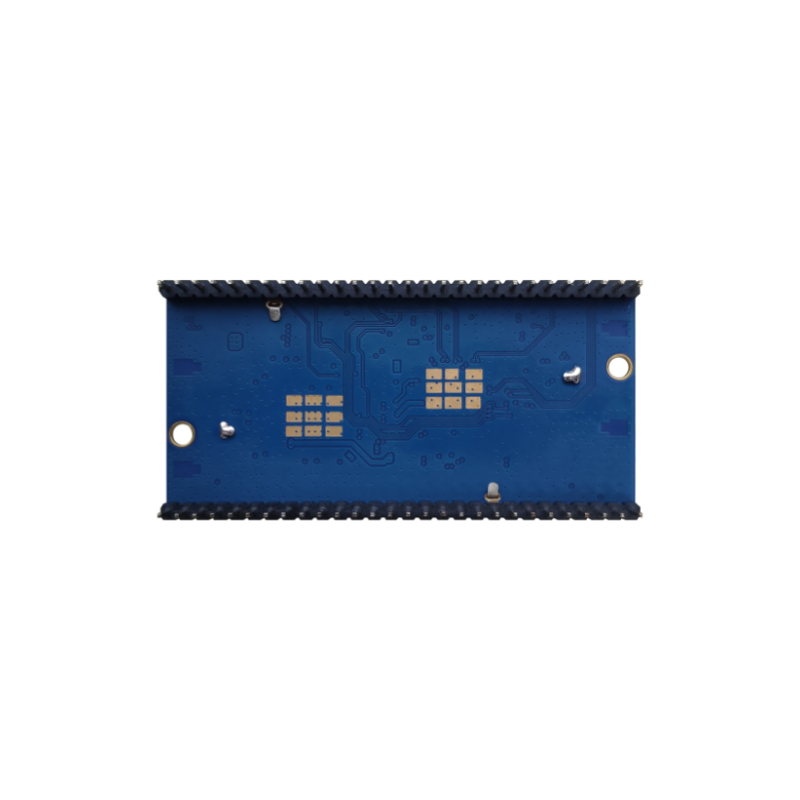

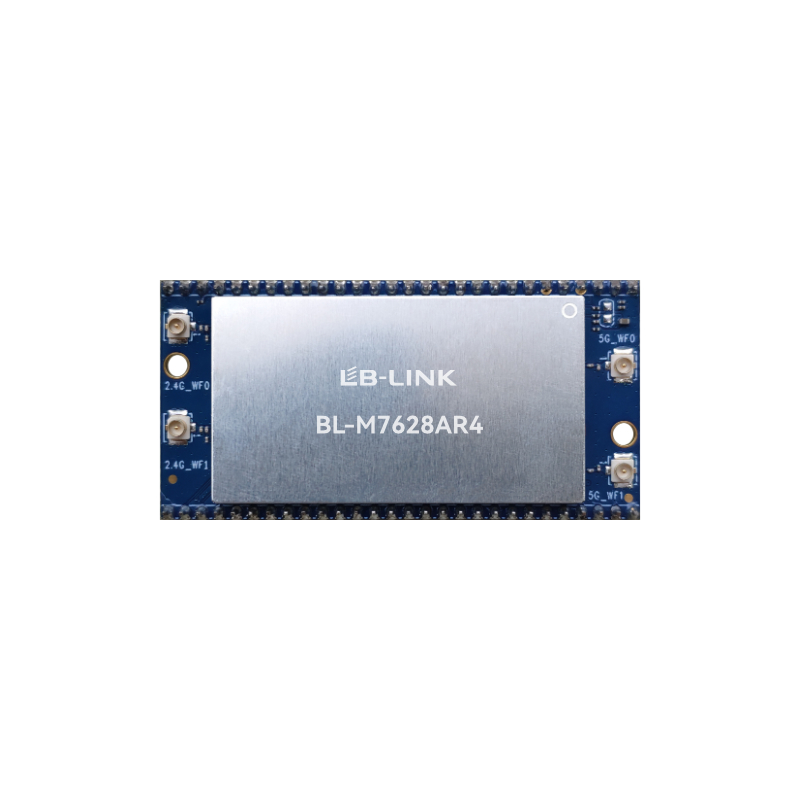

M7628AR4 2T2R 802.11A/B/G/N/AC WiFi Router Module

Εισαγωγή

Το BL-M7628AR4 είναι μια πολύ ενσωματωμένη μονάδα WLAN AP/ROUTER διπλής ζώνης. Συνδυάζει το υποσύστημα WLAN διπλής ζώνης 2T2R, 580MHz MIPS · 24KEC CPU, 5-Port Fast Ethernet Switch και PHY, USB2.0 Host, SD-XC, I2S/PCM και πολλαπλές iOS χαμηλής ταχύτητας σε μία μόνο ενότητα. Είναι συμβατό το IEEE802.11A/B/G/N/AC Standard και παρέχει το μέγιστο ρυθμό PHY έως 300Mbps (2,4g)+867Mbps (5G), προσφέροντας πλούσια σε χαρακτηριστικά ασύρματη συνδεσιμότητα σε υψηλά πρότυπα και παρέχοντας αξιόπιστη, οικονομικά αποδοτική απόσταση από μια εκτεταμένη απόσταση.

Χαρακτηριστικά

• Συχνότητα λειτουργίας WLAN: 2.4 ~ 2.4835GHz και 5.15 ~ 5.85GHz

• Χαρακτηριστικά WLAN:

       2.4G Υποστήριξη 2T2R Λειτουργία με 20/40 εύρος ζώνης, μέγιστο ποσοστό PHY έως 300Mbps

       5G Υποστήριξη 2T2R Λειτουργία με εύρος ζώνης 20/40/80MHz, μέγιστο ποσοστό PHY έως 867Mbps

       5G υποστήριξη MU-MIMO και TX/RX BeamFormer

• Συνδεθείτε με εξωτερική κεραία μέσω του συνδετήρα IPEX

• Υποστήριξη της διεπαφής υποδοχής USB 2.0 επιτρέπει την προσθήκη μόντεμ 3G/LTE, H.264 ISP για ασύρματη εφαρμογή κάμερας IP

• Υποστήριξη EMMC (8 bits) ή sd-xc (4 bits) διασύνδεση

• Υποστήριξη ήχου υψηλής ποιότητας μέσω διεπαφής 192kbps/24bits I2S ή εφαρμογής VoIP μέσω διεπαφής PCM

• Υποστήριξη περιφερειακών διεπαφών, όπως η διεπαφή I2C, SPI, UART, PWM και περισσότερων GPIOs.

• Υποστήριξη πλαισίου αφής, Bluetooth Low Energy, ZigBee/Z-Wave και Sub-1 GHz RF για έξυπνη εφαρμογή στο σπίτι

• Ενσωματωμένα DDR2 SDRAM 64MBYTES (kgd)

• Τροφοδοσία: DC 5V ± 0.25V Κύρια τροφοδοσία

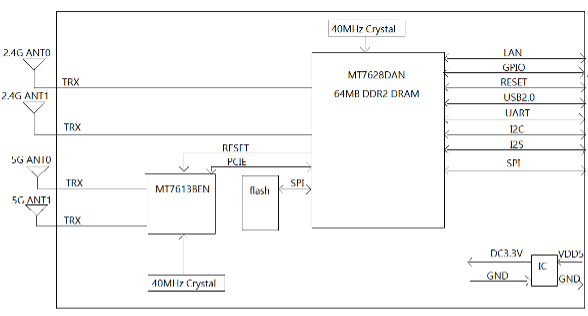

Διάγραμμα μπλοκ

Γενικές προδιαγραφές

Όνομα ενότητας	BL-M7628AR4
Σίκαλο	MT7628DAN, MT7613BEN
Ram & Rom	64MB DDR2 / 16MB SPI Flash
Πρότυπο WLAN	IEEE 802.11 a/b/g/n/ac
Διεπαφή διαχείρισης ιστού	Web IP: 192.168.16.1, προεπιλεγμένος κωδικός πρόσβασης: διαχειριστής
Σύστημα εργασίας	Ανοικτός
Διασυνδέομαι	USB2.0/UART/SPI/I2C/I2S/PCM/SD-XC/EMMC/GPIO
Κεραία	Σύνδεση IPEX / MHF-1 για εξωτερική κεραία WLAN.
Διάσταση	56.0*28.0*9.7mm (L*W*H)
Τροφοδοσία	Dc 5.0v ±0.25v@2000 ma (κορυφή)
Θερμοκρασία λειτουργίας	-20 ℃ έως +70 ℃
Υγρασία	10% έως 95% RH (μη συμπύκνωση)

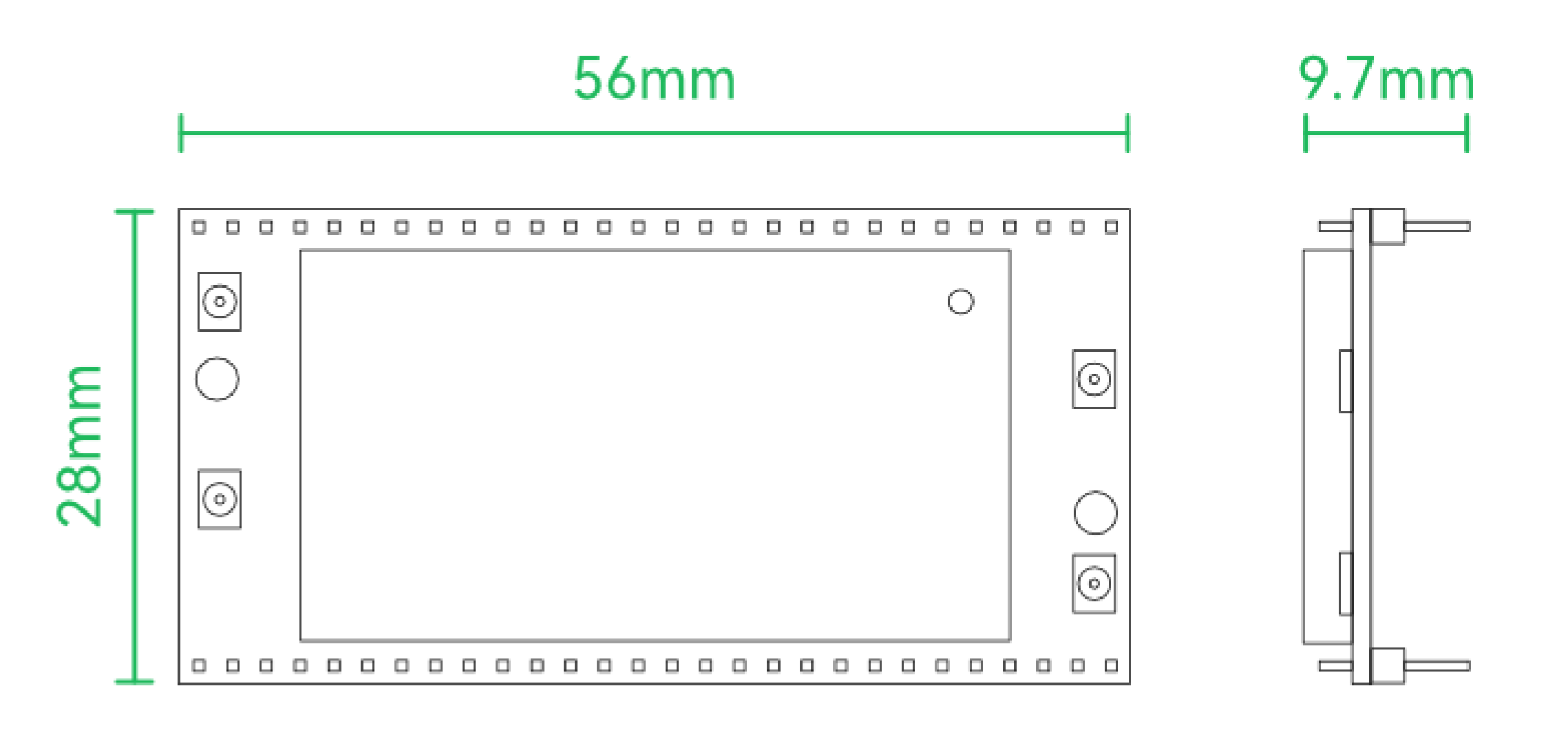

Διάσταση προϊόντος

Διάσταση μονάδας: 56.0*28.0*9.7mm (L*W*H; Ανοχή: ± 0.15mm)

Διαστάσεις συσκευασίας

Προδιαγραφές πακέτων:

1. 25 Μονάδες ανά πλάκα φυσαλίδων και 200 ​​μονάδες ανά κουτί.

2. Η κυψέλη δεσμεύεται με μεμβράνη σύρματος και τοποθετείται σε αντι-στατική τσάντα κενού.

3. Τοποθετήστε 1 σάκο ξηρών σφαιριδίων (20g) σε κάθε αντι-στατική τσάντα κενού. 1 PCS 3 Point Welidity Card.

4. Το μέγεθος του εξωτερικού κιβωτίου είναι 35.2*21.5*15.5cm.
